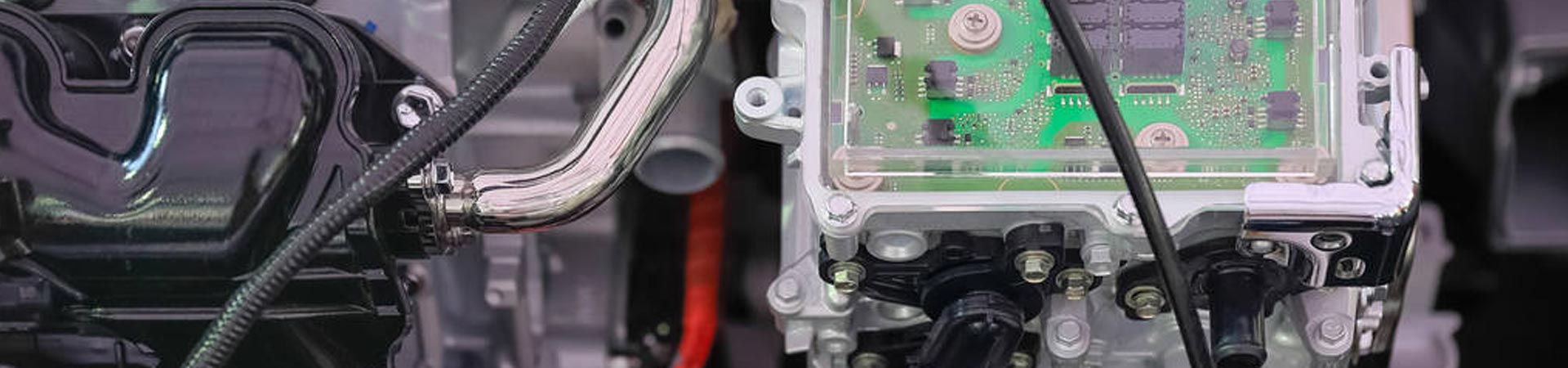

電気自動車コントローラー

電気自動車のコントローラは、他の電子機器のコアコントローラの制御とともに、発進、運転、前進後進、加減速、停止の制御に使用されます。

これは電気自動車の頭脳のように機能し、電気自動車の重要な部分です。

Winshare サーマルの電気自動車コントローラー冷却ソリューション

電気自動車のコントローラは、他の電子機器のコアコントローラの制御とともに、発進、運転、前進後進、加減速、停止の制御に使用されます。これは電気自動車の頭脳のように機能し、電気自動車の重要な部分です。したがって、電気自動車の制御装置が正常に動作するかどうかは、電気自動車の性能や安全性に大きく影響します。その結果、どの電気カードメーカーも電気自動車コントローラーの冷却に重点を置いています。この電気自動車コントローラーの冷却ソリューションには水冷設計が採用されています。熱コンポーネントは 2 つのカテゴリに分類できます。フレーム構造とコールドプレート構造があります。これら 2 つの部分は最終段階で一緒に組み立てられます。

この設計により、の背面が 冷却プレート 熱コンポーネントと完全に接触し、冷却領域の熱伝達効率が向上します。

パワーデバイスの電力と接触面積:

デバイス(番号)	接触面積 (mm²)	電力(W)
1 整流器モジュール	1192.99	121
2 IGBTモジュール	1192.99	316
3 共振インダクタ	1299.62	18
4 出力インダクタ	3363.57	16
5 変圧器	3363.57	70
6 PFCモジュール	1192.99	50
7 PFCモジュール	1192.99	50
8-11 PFCチョーク(各グループ)	1002.05/グループ	24名/グループ

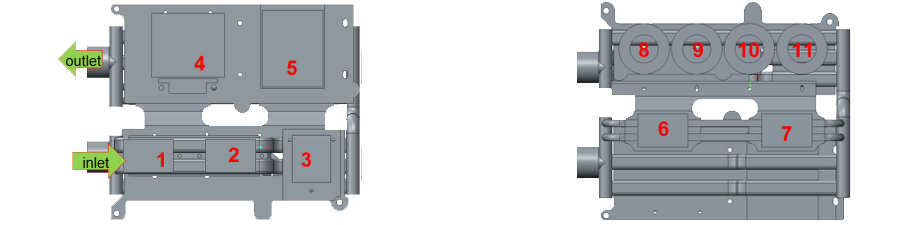

電気自動車コントローラーのコールドプレート全体の概略図:

（総重量：2.55Kg、フレーム：1.7Kg、コールドプレート：0.85Kg）

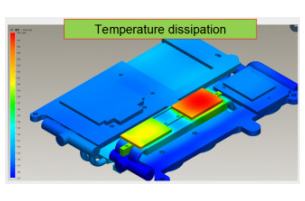

電気自動車コントローラーの熱シミュレーション結果の概略図:

流量：5L/min、入水温度：25℃、水圧：10485Pa、コールドプレート上の模擬最高温度：46.5℃の場合。）
（流量：5L/min、入水温度：65℃、水圧：10500Pa、コールドプレート上の模擬最高温度：86.45℃の場合。）

ラピッドプロトタイピングにより生産される精密自動車部品

内装部品、外装部品、機能部品の試作が自社施設で可能です。

当社は、ステアリングホイール、ダッシュボード、コンソールなど、多くの自動車内装部品のプロトタイプを製造しています。ラピッドプロトタイピングを利用することで、内装部品をさまざまな側面からテストできます。たとえば、ステアリングホイールはグリップ力で評価でき、ダッシュボードは色で検証でき、コンソールは使用後の摩耗量で評価できます。これらのテストから収集された結果は、設計に変更が必要かどうかについての洞察を提供します。
