Large Heat Sinks
風力発電コンバーター
風力発電コンバータは、二次給電誘導風力発電機の回転子を励起することにより、二次給電発電機の固定子の振幅、周波数、位相を電力網と同じにすることができます。要件に応じて

Winshare Thermal の風力発電コンバータ冷却ソリューション

風力発電コンバータは、二次給電誘導風力発電機の回転子を励起することにより、二次給電発電機の固定子の振幅、周波数、位相を電力網と同じにすることができます。要件に応じて、有効電力または無効電力の独立したデカップリング制御を実行することもできます。コンバータを使用して二次励磁誘導風力発電機を制御することにより、ソフトカットイン制御を実現し、カットインインパルス電流による電動機や電力系統への悪影響を低減できます。つまり、風力発電コンバータが安定して動作するかどうかは、電力網の安定性に直結します。風力発電コンバータの正常な動作を保証するために、冷却は不可欠かつ重要な部分です。
風力発電コンバータ用冷却ソリューション (DCDC 3000W 過渡ソリューション)

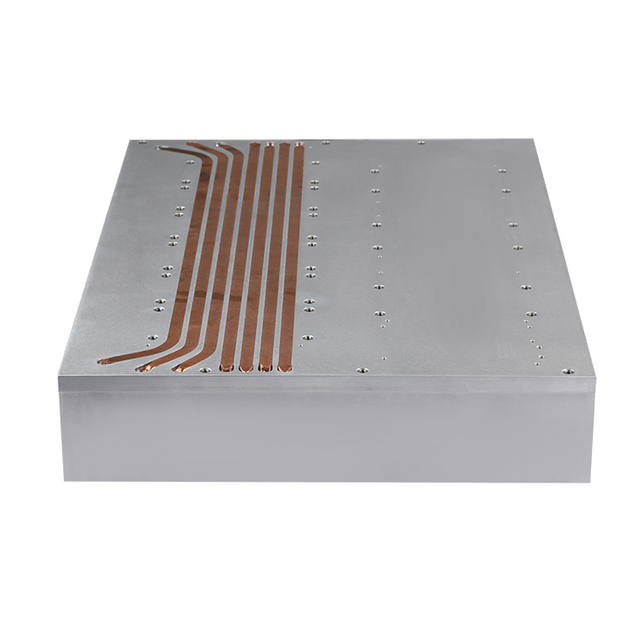

大型アルミヒートシンク
2017031811371073

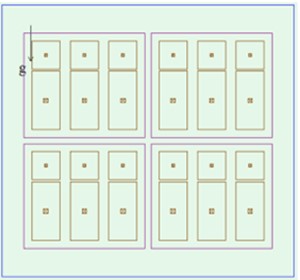

インフィニオンの内部構造と放熱デバイスの概略図： ダイオード:34W; IGBT:91W; 合計 1500W;
サーマルインターフェースの材質がサーマルグリース 7762、厚さ = 0.2 mm、K = 4W/m*K であると仮定します。
ファン付き大型ヒートシンク
1

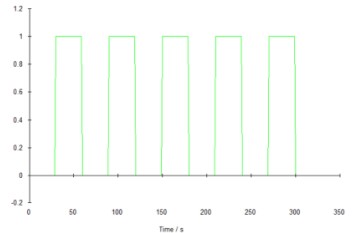

熱源の作動状態:0-29秒：0%；29秒-30秒：0%から100%；30秒-59秒：100%；
59秒～60秒：100%から0%まで；1回の動作のサイクルタイムは60秒です。

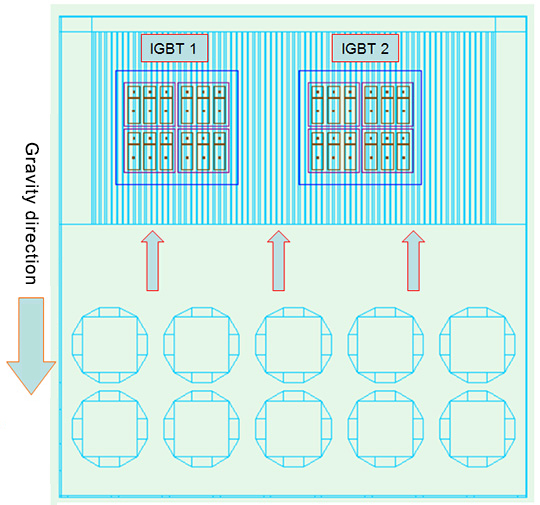

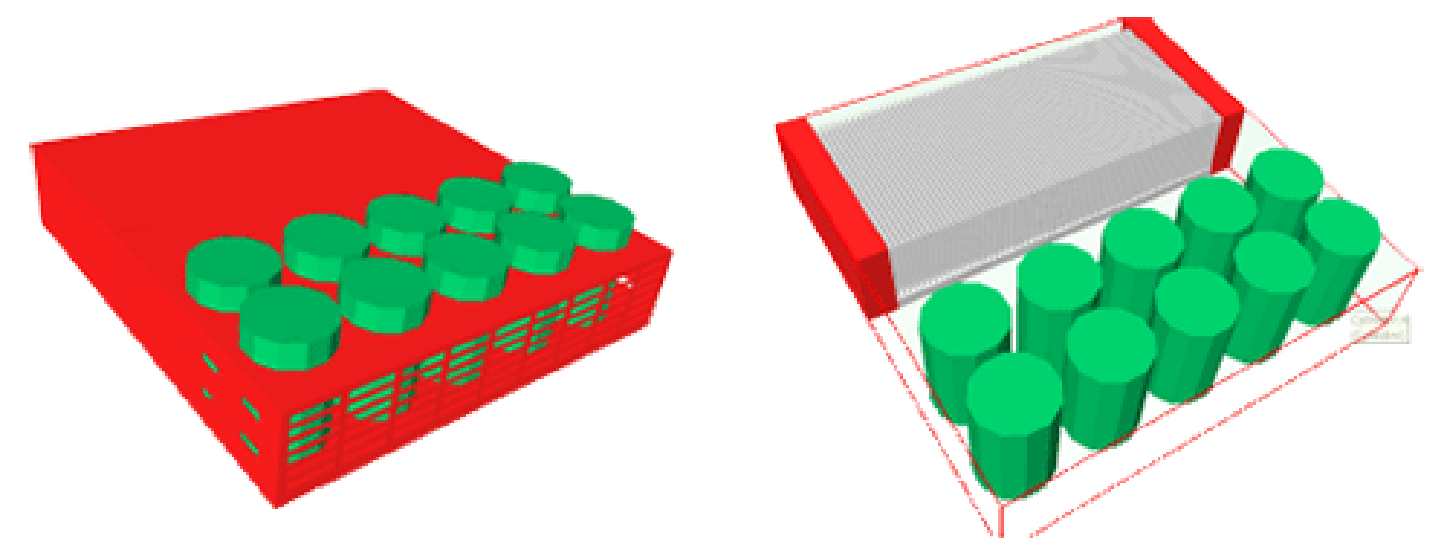

ヒートシンク設計のシミュレーション モデルと関連パラメーター:

大型アルミヒートシンク
ヒートシンクパラメータ:
ベースプレートの寸法:462*220*15mm;
フィンの厚さ: 1.5mm;
フィン数： 92フィン;
フィン高さ：87mm;
材質：AL1060;
加工技術：スカイブドフィン、
操作は 16 サイクル実行され、合計時間は 960 秒でした。

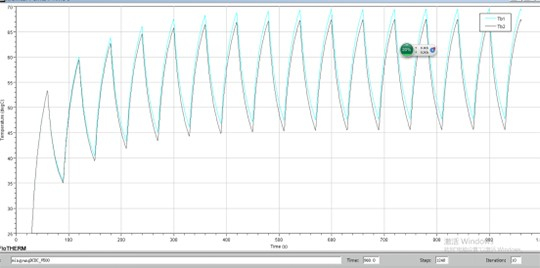

IGBT コア コンポーネントの底面温度の変数と時間の関係の概略図:
（風量：500m^3/H、IGBTノード温度＝コア部品表面温度＋コア部品電力*コア部品Rj-c）

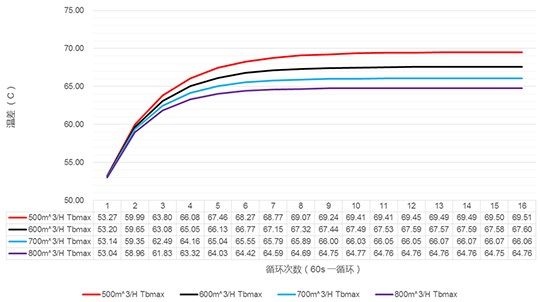

熱源の底部とヒートシンク表面の間の最大温度の変動とサイクル時間のシミュレーション結果:
