Bonded-fin-heat-sink4_01

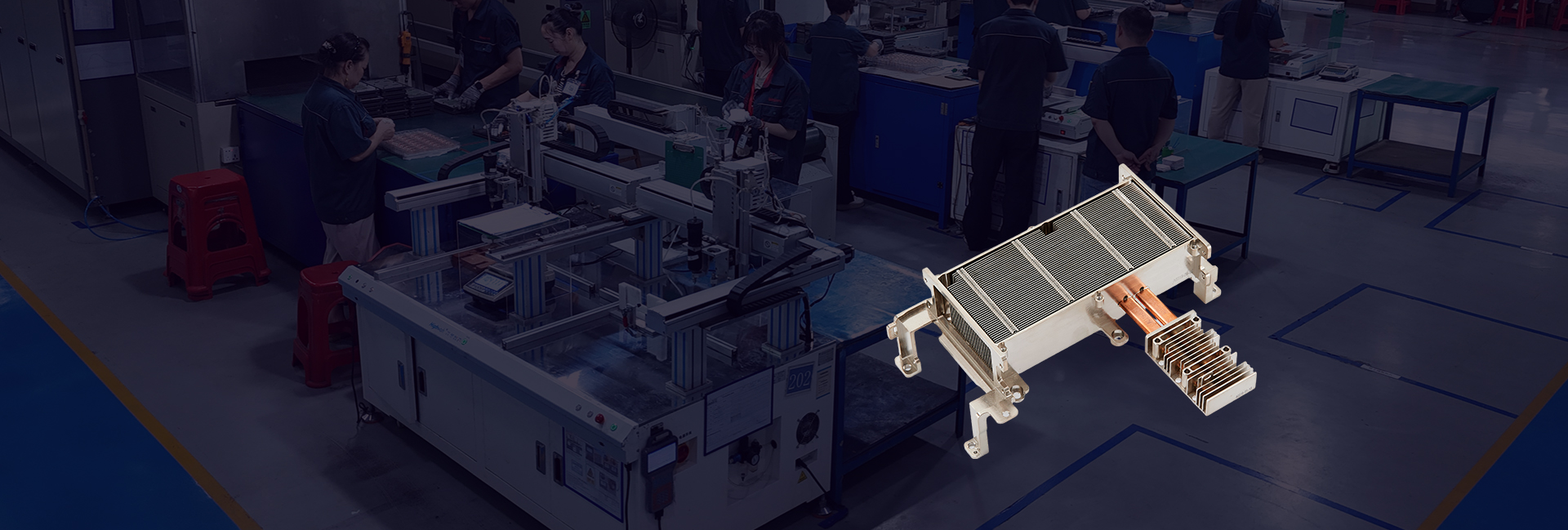

ウィンシェアサーマル 複合ヒートシンク
- 冷却の専門家
Winshare Bonded Fin Heat Sink効率的な熱散逸、カスタマイズされた未来、優れた熱管理ソリューションを提供する
anniu

複合ヒートシンクとは何ですか?

複合ヒートシンクとは、異なる熱的および機械的特性を持つ 2 つ以上の材料 (金属と金属、金属とセラミック、金属とポリマーなど) を組み合わせることにより、特定のプロセスを通じて形成される放熱コンポーネントを指します。
複合ヒートシンクの核となる設計コンセプトは「相補的な利点と調整された性能」です。これは、単一材料の性能限界を打ち破り、材料の組み合わせによって「熱伝導効率、構造強度、軽量性、コスト管理」の多次元の最適化を実現します。特に、熱膨張の一致、重量制御、または極端な環境への適応性の点で、従来の純金属ヒートシンク (銅/アルミニウム) の問題点に対処します。

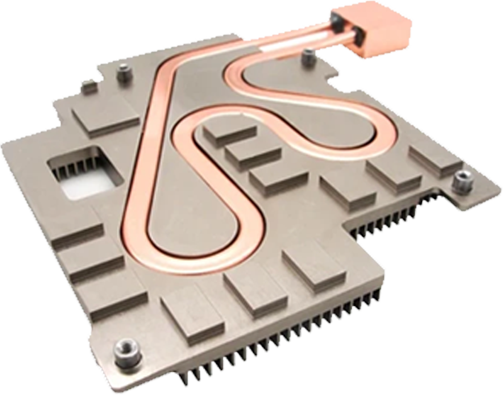

heatsink
10
99

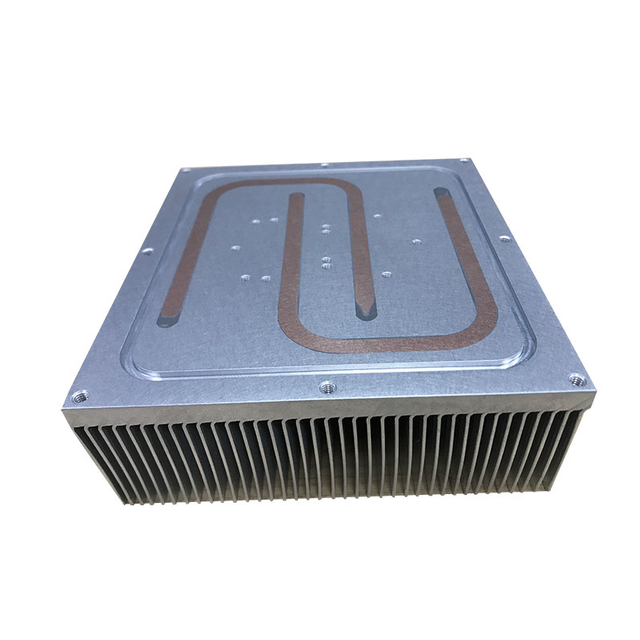

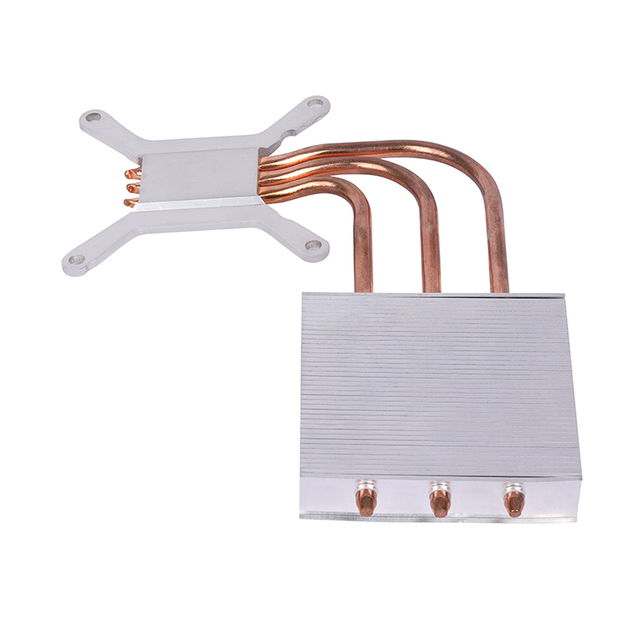

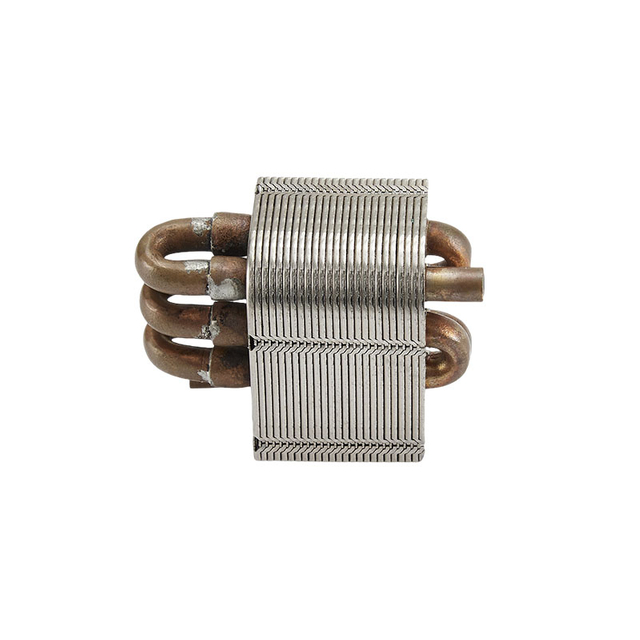

複合ヒートシンクの製品カテゴリー

Winshare を選ぶ理由

Winshareを選択するということは、業界をリードする熱管理の専門家を選択することを意味します。優れた製品を提供するだけでなく、カスタマイズされた高性能で信頼性の高いオールラウンドの熱管理ソリューションも提供しています。私たちは、革新的なテクノロジー、洗練されたプロセス、厳格な品質基準であなたの重要なアプリケーションを保護することに取り組んでいます。

Winshare 複合ヒートシンクの利点と特徴

主な利点
プロフェッショナルな研究開発チーム: 世界トップ企業との協業における豊富な経験があり、CFD 熱シミュレーション、構造力学、流体解析に精通しています。
正確なパフォーマンスの最適化: 高度なシミュレーション ツールと大量のデータを利用して、シミュレーションと現実世界のパフォーマンスのギャップを最小限に抑えます。
有名ブランドからの信頼: Delta Electronics や Sungrow Power Supply などの大手企業からの評価を獲得。

技術的特徴
最大化された放熱効率: フィンの高さとピッチの比率が高く、表面積が拡大し、対流冷却が強化されます (強制/自然対流システムに適しています)。
柔軟な材料と構造設計: 材料の組み合わせ (銅ベース + アルミニウム フィン、アルミニウム ベース + 銅フィンなど) をサポートし、バランスの取れた性能、重量、コストを実現します。押出、機械加工、またはダイカストによるカスタマイズ可能なベースにより、シームレスな統合が可能です。
信頼性の高い接合技術: オプションには、高熱伝導率のエポキシ接合、精密ろう付け、はんだ付け、または溶接が含まれます (ろう付けにより熱抵抗が最小限に抑えられます)。

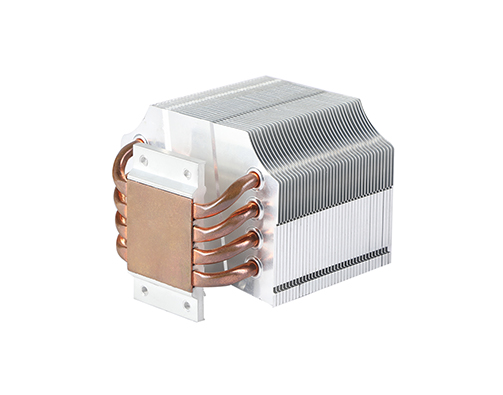

多彩なアセンブリ構成: ヒート パイプ/蒸気チャンバー、ジッパー フィン、シート メタル (例: Al ヒートシンク + ヒート パイプ/Cu ベース、Al/Cu ベース + ヒート パイプ + ジッパー フィン) と互換性があります。

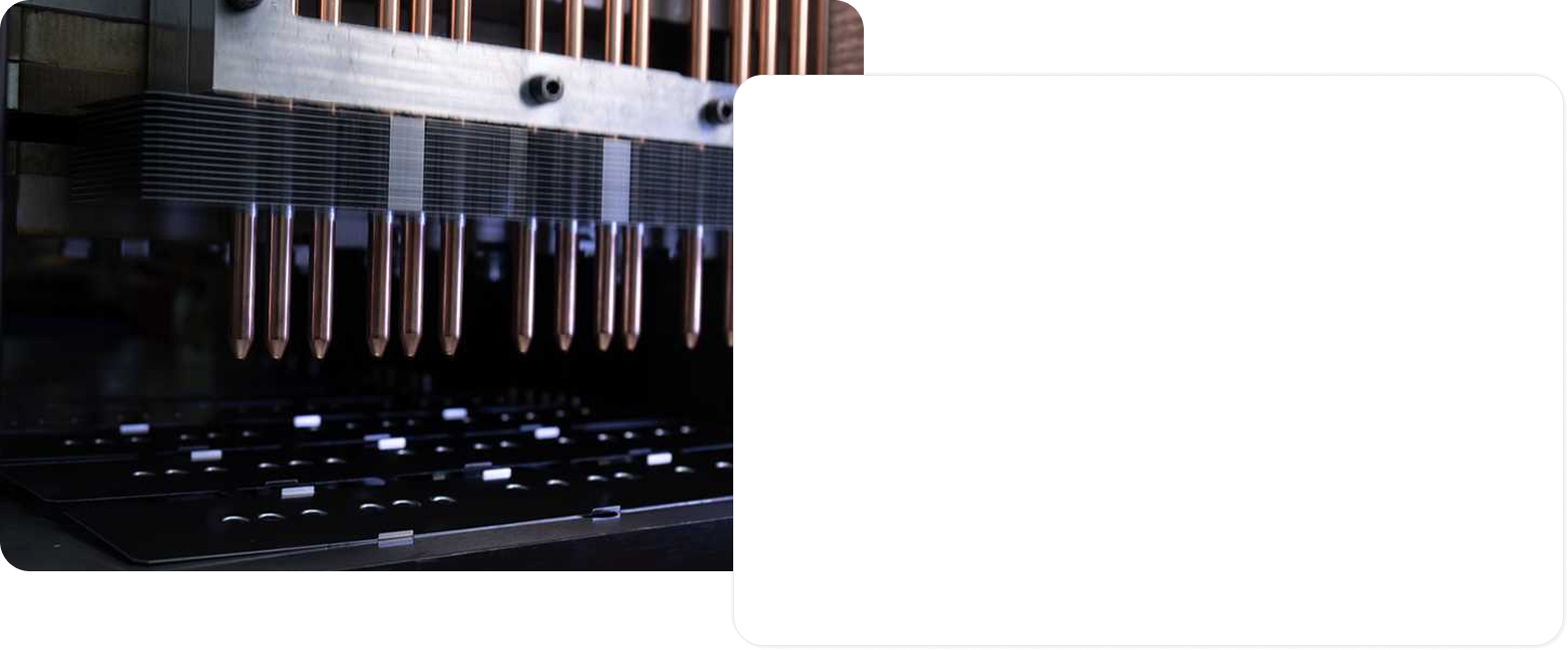

Bonded-fin-heat-sink4_03
サービス能力
包括的なカスタマイズ: 材料の選択から構造の最適化までをカバーする、スペースに制約のある環境や過酷な動作環境に合わせたソリューション。
シームレスな生産サポート: 少量のプロトタイピングから大規模な量産まで、効率的で柔軟なサービスにより、市場投入までの時間を短縮します。

Winshare 複合ヒートシンクのカスタマイズ ソリューション

HX
Winshareは、優れたカスタマイズされた熱管理ソリューションを顧客に提供することに取り組んでいます。各プロジェクトには独自のニーズと課題があることがわかっているため、 'One-Size-Fits-All '製品を提供しませんが、特定のアプリケーションを深く理解することで、最も最適化された効率的なボンディングフィンヒートシンクを調整します。
グループ1321314558
綿密なコミュニケーションとニーズの評価

あなたの要件については、熱源の特性、熱負荷、利用可能なスペースの制限、動作環境条件（温度、気流の種類、速度など）、ターゲット温度、および騒音、重量、寿命などのヒートシンクの特別な性能要件を完全に理解するために詳細に説明します。また、最適な熱伝達効率を確保するために、ヒートシンクと熱源の間の接続方法を確認します。



グループ1321314557
プロのサーマルデザインとシミュレーションの最適化

経験豊富な熱デザインエンジニアのチームは、業界をリードする計算流体ダイナミクス（CFD）および有限要素分析（FEA）ソフトウェアを利用して、ヒートシンクのサーマルパフォーマンス、内部エアフロー分布、およびさまざまな動作条件下で圧力低下を正確にシミュレートします。設計段階では、フィンの高さ、間隔、波形、材料の厚さなどの重要なパラメーターが包括的に考慮されます。複数回の反復的最適化により、設計が実際の動作条件に密接に一致するようになります。ビッグデータを使用したキャリブレーションは、初めての設計の成功率を改善します。

03
高度な材料と製造プロセスの選択

熱伝導率、体重、コスト、耐食性などの要因に基づいて、純粋な銅（C1100）やアルミニウム合金（A6061、A6063）などの高品質の材料を推奨し、利用します。 Winshareは、業界をリードする製造機能を誇っており、精密折りたたみ、真空ろう付け、リフロー/スポット溶接、高精度CNC加工など、設計の複雑さとボリューム要件に基づいて、最も適切で効率的なプロセスを選択できるようになります。


グループ1321314560

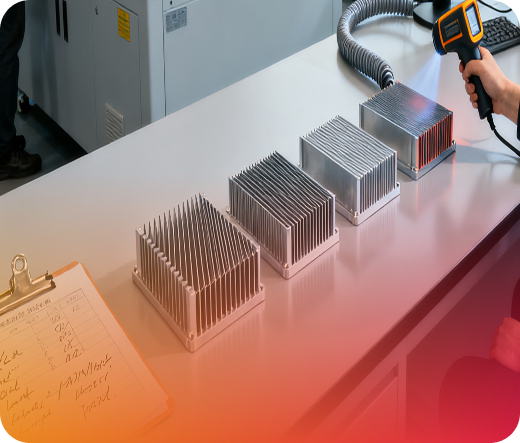

プロトタイピングと厳密な検証

設計が確定したら、高精度のプロトタイプをすばやく作成します。 Winshareの設備の整った熱試験ラボでは、包括的な熱パフォーマンステスト（熱抵抗や温度上昇など）と信頼性テスト（熱サイクリング、振動ショック、塩噴霧腐食など）を実施して、パフォーマンスが設計仕様と期待を完全に満たすようにします。すべてのテストデータは慎重に記録され、顧客と共有されます。


04
大量生産と無駄のない品質管理

プロトタイプが検証されたら、効率的な大量生産を開始します。 Winshareは、ISO 9001品質管理システムを厳密に順守し、原材料の調達、生産、処理から最終製品の出荷まで、あらゆる段階で綿密な管理と厳格な品質管理を実装しています。高度な自動生産機器と高精度テスト機器を利用して、製品のあらゆるバッチで高い一貫性、優れた品質、長期的な信頼性を確保し、リスクを最小限に抑えます。

グループ1321314561
時間通りの配達と完璧なアフターセールスサービス

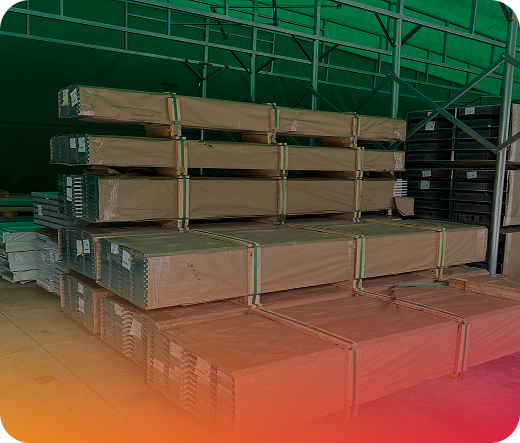

私たちは、製品の配送、プロフェッショナルパッケージ、グローバルロジスティクスサポートに取り組んでおり、製品が安全かつ無傷の製品に届くようにしています。 Winshareのプロフェッショナルサポートチームは、継続的な技術的相談とレスポンシブアフターセールスサービスを提供して、ライフサイクル全体で冷却ソリューションが安定かつ効率的に動作し、確固たるサポートを提供します。



カスタマイズ事例（一例）

プロジェクトの規模に関係なく、Winshareは、最高のパフォーマンスを実現するのに役立つカスタマイズされたボンディングフィンヒートシンクソリューションを提供できます。
クロップ_1767758586429

新エネルギー車電子制御システム

課題: 高い電力密度、狭い設置スペース、激しい振動と温度サイクル。
Winshareソリューション： 銅アルミニウム複合結合フィンヒートシンクが使用されます。銅基板は、IGBTモジュールの熱を迅速に実行するために使用され、アルミニウムフィンは全体の重量を減らします。精密なろう付けプロセスにより高い信頼性が保証され、フィン間隔は、強制空気冷却条件下での高効率熱散逸に適応するように最適化されています。
クロップ_1767760510021

大型蓄電システム用インバータ

課題： 連続高出力と長期の安定した操作には、ヒートシンクのサイズに厳格な制限が必要です。
Winshareソリューション： 特大の結合フィンヒートシンクの設計は、フィンの高さと密度を最適化することにより、熱散逸表面積を最大化します。内部ヒートパイプ技術と組み合わせて、熱を均等に分散させ、長期のフルロード動作下でインバーターの温度安定性を保証します。


あなたの質問に対する答えはここにあります。

  • Q Winshare 複合ヒートシンクの見積もりを取得するにはどうすればよいですか?

    A
    弊社公式サイトまたは直接弊社営業担当までお問い合わせください。最も正確な見積りを提供するために、設計図（ある場合）、詳細な技術要件（目標放熱能力、空間寸法、通気条件、周囲温度など）、および購入予定数量など、できるだけ詳細な情報を提供してください。私たちのチームができるだけ早く専門的な見積もりを提供します。

  • Q 複合ヒートシンクは過酷な環境でも信頼性がありますか?

    A
    ウィンシェアの 複合ヒートシンク 設計と製造の際には、あらゆる種類の過酷な労働条件を十分に考慮します。幅広い温度範囲、高湿度、振動衝撃などの過酷な環境下でも、製品が優れた安定性と長期信頼性を維持できるよう、熱衝撃、振動、塩水噴霧腐食などの複数の信頼性試験を実施しています。

  • Q Winshare は、特定のアプリケーションに対して熱管理コンサルティングを提供できますか?

    A
    もちろん！当社のプロフェッショナルな熱設計チームは豊富な業界経験を持ち、お客様の特定のアプリケーション シナリオと課題を深く分析し、概念設計、熱シミュレーション、構造の最適化から最終製品の実装に至るまで、包括的でカスタマイズされた熱管理コンサルティングとソリューションの推奨事項を提供します。

  • Q Winshare 複合ヒートシンクの放熱性能を評価するにはどうすればよいですか?

    A
    当社では二重の保護を採用しています。まず設計段階で、高度な CFD 熱シミュレーション ソフトウェアを使用して正確な性能予測を行います。次に、プロトタイプの完成後、専門の熱伝導実験室で厳格な熱抵抗試験、耐風試験、その他必要な性能検証を実施し、製品性能がお客様の設計要件を完全に満たしていることを確認するための詳細な試験レポートを提供します。

  • Q Winshare複合ヒートシンクのカスタマイズサイクルはどのくらいですか

    A
    カスタマイズサイクルは、設計の複雑さ、材料の選択、注文数量によって異なります。デザイン案の最終確認から試作サンプルの納品まで、通常3～5週間程度かかります。量産サイクルは具体的な受注数量とスケジュールに応じて別途確認させていただきます。詳しい工事スケジュールをご案内させていただきます。

  • Q Winshare の複合ヒートシンクにはどのような材料の組み合わせを使用できますか?

    A
    当社は、アルミニウム基板 + アルミニウムフィン、アルミニウム基板 + 銅フィン、銅基板 + 銅フィン、銅基板 + アルミニウムフィンなど、さまざまな柔軟な材料の組み合わせを提供していますが、これらに限定されません。当社は、お客様の特定の熱性能、重量、コスト要件に基づいて、最も最適化された材料の推奨事項を提供できます。

  • Q 押出ヒートシンクと比較した複合ヒートシンクの主な利点は何ですか?

    A
    複合ヒートシンク より高いフィン高さとピッチ比 (つまり、より高いアスペクト比) を実現して、より大きな放熱表面積を実現でき、大型サイズおよび高出力の放熱要件に特に適しています。同時に、サイズ、材料の組み合わせ（銅とアルミニウムの複合材料など）、設計の柔軟性の点で押出プロセスをはるかに上回り、より厳しい高出力放熱要件を満たすことができます。
