コールドフォードヒートシンク：効率的な熱管理を再定義します

Winshare Thermal Alloyは、優れた性能と高信頼性冷却ソリューションを提供するために、高度なコールドフォーゲンテクノロジーに依存しています。

冷たい偽造シンクとは何ですか？

Winshare Thermal の冷間鍛造ヒートシンクは、高熱流束環境向けに設計されたプレミアムな一体型熱コンポーネントです。この高度なプロセスは、室温で高純度金属 (銅またはアルミニウム) を完全な一体型ユニット (ベースとフィン) に成形するために大規模な圧力を使用します。

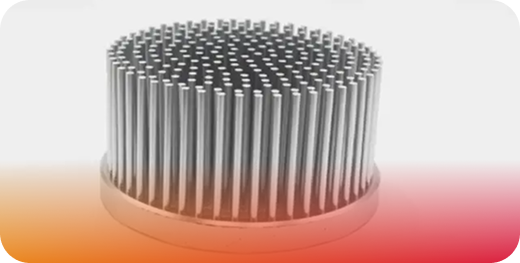

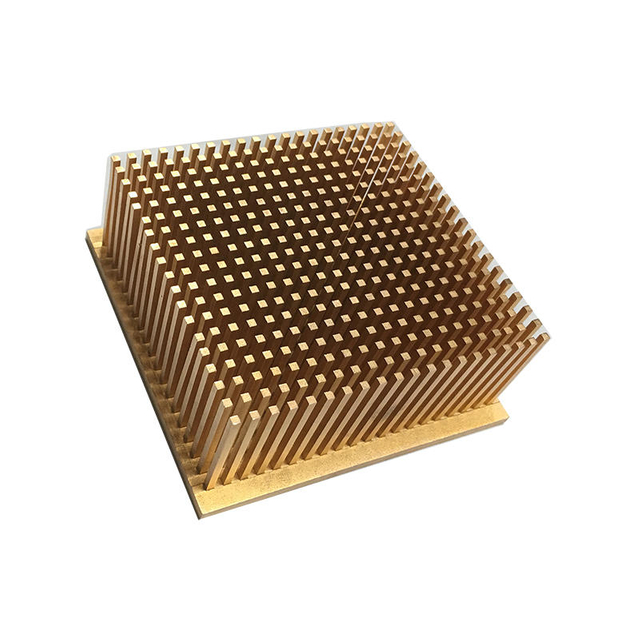

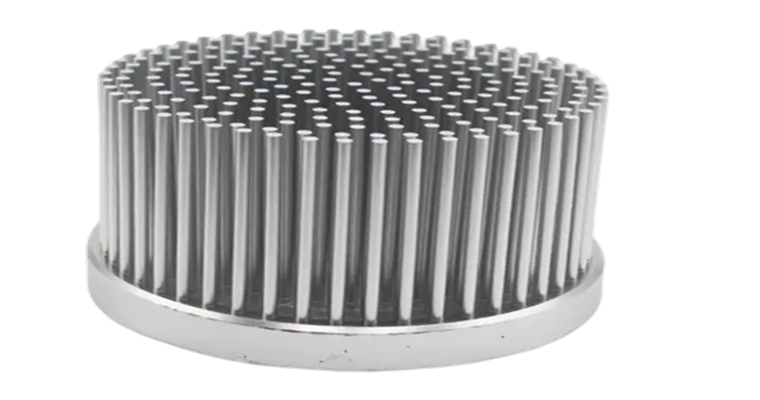

冷間鍛造ヒートシンク製品ショーケース

ウィンシェアコールドフォードヒートシンク：優れたパフォーマンスのための重要な利点

私たちは、さまざまな高度なろう付けの技術を使用して、ヒートシンクの最強で最も熱効率の良い接続を確保しています。各プロセスには独自の利点があり、さまざまな材料や設計要件に適しています。

ゼロ界面熱抵抗

シームレスな一体型構造 (ベースとフィン) により、高効率の直接熱伝達が保証されます。

熱伝導率の向上

冷間鍛造プロセスは金属の粒子構造を最適化し、材料の熱流動能力を向上させます。

高いフィン密度

極度の密度とアスペクト比を備えたフィンを製造でき、総放熱表面積を最大化できます。

優れた構造的完全性

機械的強度、耐久性に優れ、衝撃や振動に対して高い信頼性が要求される用途に最適です。

材料の多様性

特定の熱要件と重量要件に合わせて、高純度のアルミニウムと銅が用意されています。

コールドフォードヒートシンク：コアの技術仕様と材料の利点

仕様	詳細な説明
主な素材	高純度アルミニウム（AL1050、AL1070）、銅（C11000）
フィン密度	0.5mmピッチなどの非常に高い密度を実現することができ、熱散逸表面積を最適化します
フィンアスペクト比	最大20：1以下またはさらに高く、効果的に熱散逸スペースを利用します
最大サイズ	カスタマイズされた要件に従って、大規模な冷却モジュールを製造できます
表面処理	腐食抵抗と放射性能を改善するために、黒/透明な陽極酸化、化学ニッケルメッキ、パッシベーション、サンドブラストなど
熱抵抗	ワンピースモールディング、界面の熱抵抗なし、全体的な熱抵抗は従来の結合ヒートシンクよりもはるかに低いです

コア技術パラメーター

Winshare Thermal Alloyのコールドフォードヒートシンクは、最も要求の厳しい熱管理のニーズを確実に満たすために、厳密な基準に合わせて設計および製造されています。

コールドフォーミング材料の利点の詳細な説明

コールド鍛造プロセスは、ヒートシンクの物理的な形を形作るだけでなく、顕微鏡レベルからの材料の性能を最適化します。

高純度のアルミニウム（AL1050 / AL1070）：アルミニウム合金のこれらのグレードは、優れた熱伝導率を持っています。コールドフォーミングにより、内部粒子構造は洗練され、熱流の方向に沿って伸び、材料の異方性熱伝導率をさらに改善し、熱散逸アプリケーションでパフォーマンスを向上させます。

銅（C11000）：銅は、熱伝導率の最もよく知られているエンジニアリング金属の1つです。コールドフォード銅のヒートシンクは、銅の熱伝導率を利用しており、極端な熱放散が必要でスペースが限られている用途で特に役立ちます。コールドフォーミングプロセスにより、銅の機械的強度も向上し、高熱の下で信頼性が高く安定しています。

インターフェースの熱抵抗はありません：これは、コールドフォードヒートシンクの中心的な利点です。基質とFINSは完全に形成されるため、熱伝達経路に結合層または機械的接触面はありません。これにより、界面の熱抵抗が根本的に排除され、熱源からヒートシンクへの熱の効率的でシームレスな伝達が保証されます。これは、高出力デバイスの長期的な安定した動作にとって重要です。

Winshare Cold Forged Heat Sinkの幅広い適用

コールドフォードヒートシンクは、優れた熱性能、高い信頼性、構造的完全性により、高出力密度と過酷な環境に適した熱管理ソリューションになりました。これらは、次の主要産業で広く使用されています

アプリケーションの領域

今すぐカスタマイズされたプランを取得してください

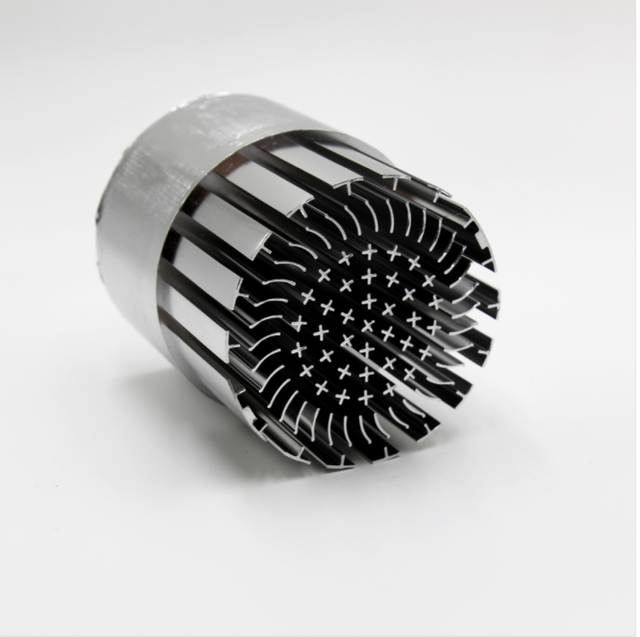

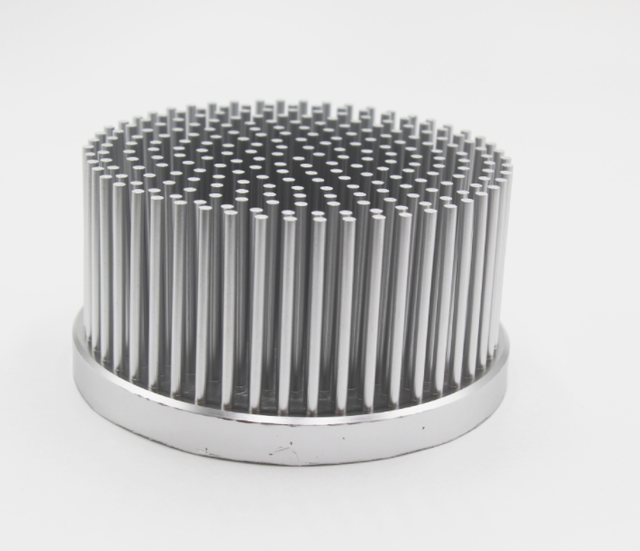

高出力LED照明

高輝度LEDモジュールに効率的な熱散逸を提供して、低光の崩壊を確保し、ランプの寿命を延ばします。

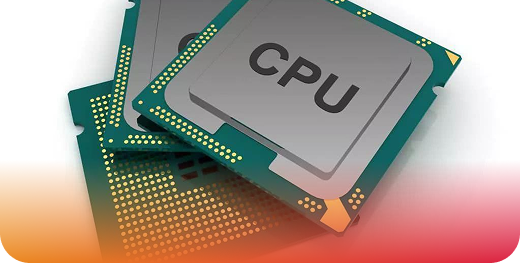

CPU/GPU冷却

高性能コンピューティング、サーバー、ワークステーションのプロセッサ向けの効率的で静かな冷却ソリューション。

高電子エレクトロニクス

IGBTモジュール、周波数コンバーター、新しいエネルギーインバーター、高電力電源などの高熱流束密度デバイスの安定した動作を保証します。

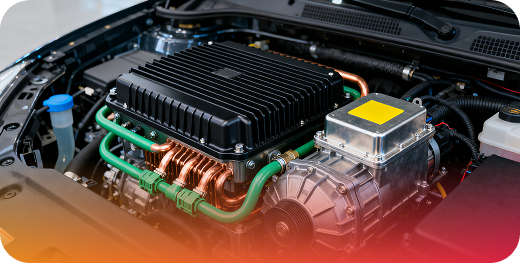

New Energy Automotive Electronics

オンボード充電器、モーターコントローラー、バッテリー管理システム（BMS）などの主要なコンポーネントの熱管理。

通信機器

5Gベースステーション、サーバー、ネットワークスイッチなど、高度に統合された通信機器の信頼できる熱散逸。

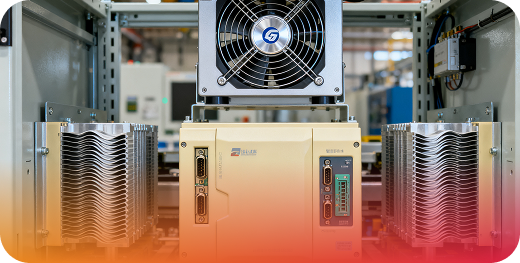

産業制御と自動化

産業用PC、自動化機器、サーボドライブ、および高い安定性と寿命を必要とするその他のアプリケーション。

医療機器

MRI、CT、携帯医療機器などの大規模な医療機器の精密熱散逸。

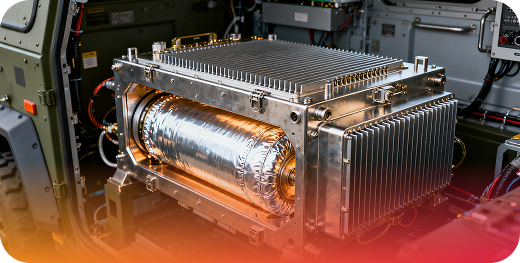

軍事および航空宇宙

高い信頼性、高強度、極端な環境への適応性に関する厳格な要件を備えた軍事電子機器。

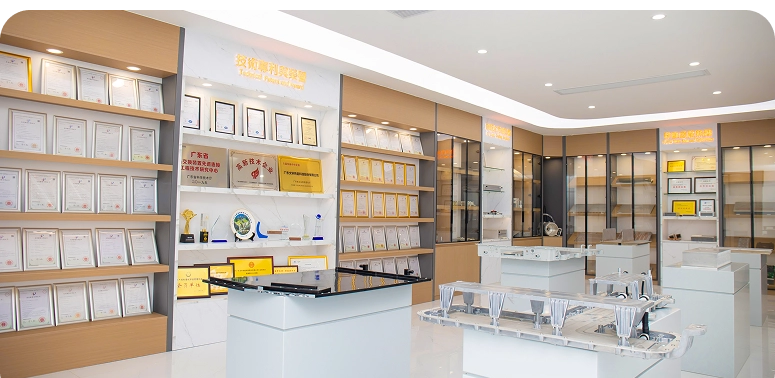

ウィンシェアコールドフォードヒートシンクの品質保証と認証

製品の品質に対する私たちのコミットメントは、ウィンシェアサーマルアロイの成功の基礎です。すべてのろう付けされたヒートシンクは、厳格なテストと品質管理プロセスを経て、国際基準と顧客の厳しい要件を確実に満たすことを保証します。

私たちは厳密に国際をフォローしています

品質管理システムの標準設計から生産へのすべてのリンクが標準化された効率的であることを保証します。

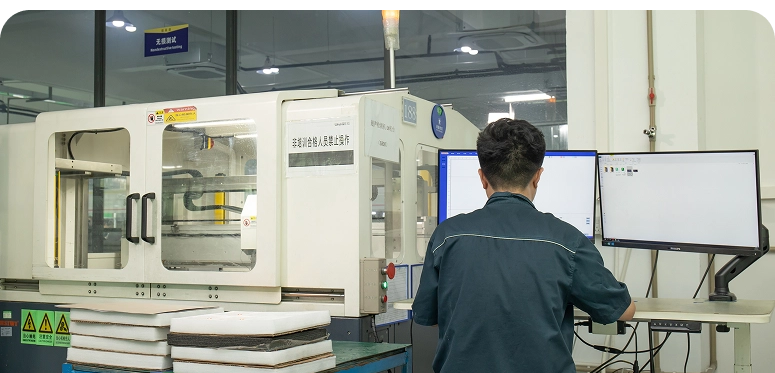

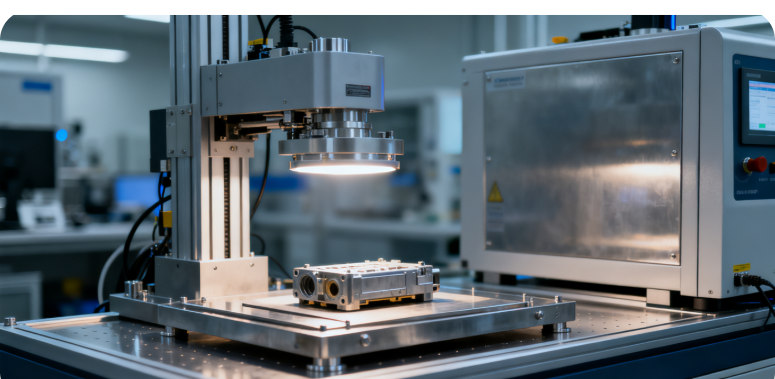

厳格なテストプロセスと機器

最先端の寸法測定器（三次元測定器など）、熱性能試験台、機械強度試験機などを備え、製品の総合的な検証を行っています。

Rohs&Reach Compliance

すべてのコールドフォードヒートシンク製品は、EU ROHSに準拠し、指示に到達し、有害な物質が含まれておらず、環境保護と安全を確保します。

コールドフォードヒートシンクの一般的な問題

Q 冷間鍛造ヒートシンクと押し出しヒートシンクの放熱性能の大きな違いは何ですか?

A 冷間鍛造ヒートシンクは通常、放熱性能の点で押出成形ヒートシンクよりも優れています。その主な理由は、冷間鍛造により高密度かつアスペクト比の高いフィン構造が得られ、放熱表面積が大幅に増加するためです。さらに重要なことは、冷間鍛造プロセスにより基板とフィンを一体的に形成できるため、界面の熱抵抗が根本的に排除され、効率的で損失のない熱伝達が保証されることです。押し出し成形されたヒートシンクはフィン密度とアスペクト比が制限されており、界面熱抵抗が高くなる場合があります。
Q 冷間鍛造ヒートシンクには主にどのような材質が使用されていますか?これらの材料の利点は何ですか?

A 冷間鍛造ヒートシンクには主に高純度アルミニウム（AL1050、AL1070など）と銅が使用されています。これらの材料は熱伝導性に優れています。冷間鍛造プロセスにより、粒子構造が最適化され、熱伝導率がさらに向上し、優れた機械的強度も備えているため、高出力デバイスの放熱ニーズを満たすことができます。
Q 冷間鍛造ヒートシンクはどのような高熱束密度のアプリケーションシナリオに適していますか?

A 冷間鍛造ヒートシンクは、高出力 LED 照明、高性能 CPU/GPU、IGBT モジュール、新エネルギー自動車エレクトロニクス (車載充電器、モーターコントローラーなど)、5G 通信基地局、産業用制御システム、医療および軍事機器など、効率的な放熱と高い信頼性を必要とする高熱束密度のアプリケーションに最適です。
Q 冷間鍛造ヒートシンクと押し出しヒートシンクの放熱性能の大きな違いは何ですか?

A はい、当社は包括的なカスタム設計サービスを提供しています。詳細な熱負荷要件、利用可能な設置スペースの制約、空気流または液体冷却の条件、目標動作温度、特定の用途タイプ、推奨材料、および既存の設計図面 (CAD ファイル、3D モデルなど) またはコンセプトスケッチを提供する必要があります。当社のエンジニアリングチームは、この情報に基づいて熱シミュレーション、構造の最適化、ラピッドプロトタイピングを実行します。

コールドフォーミングエクストリームクーリング、今すぐお問い合わせください！

Winshareは、革新的な製品に最も高度なコールドフォードサーマルソリューションを提供するために、お客様と協力することを楽しみにしています。
