ろう付けされたコールドプレート - 究極の冷却ソリューション
Winshare Thermal は、高熱流束アプリケーション向けに優れたろう付けコールド プレートを提供します
Frame 1321318651 (1)

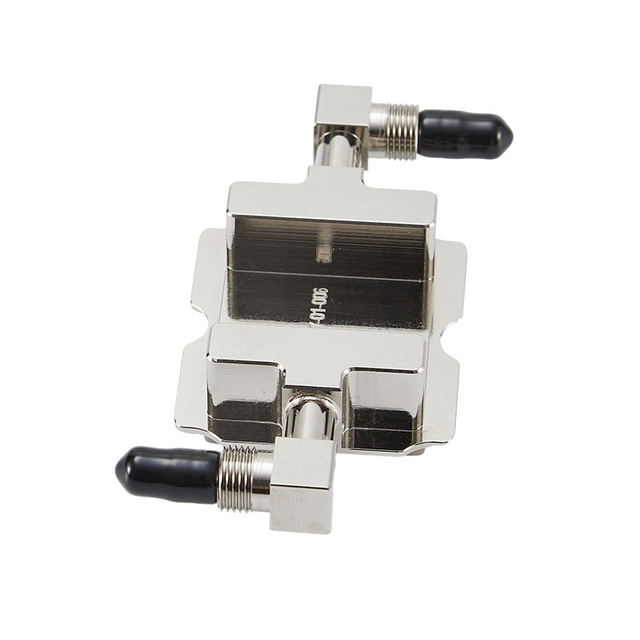

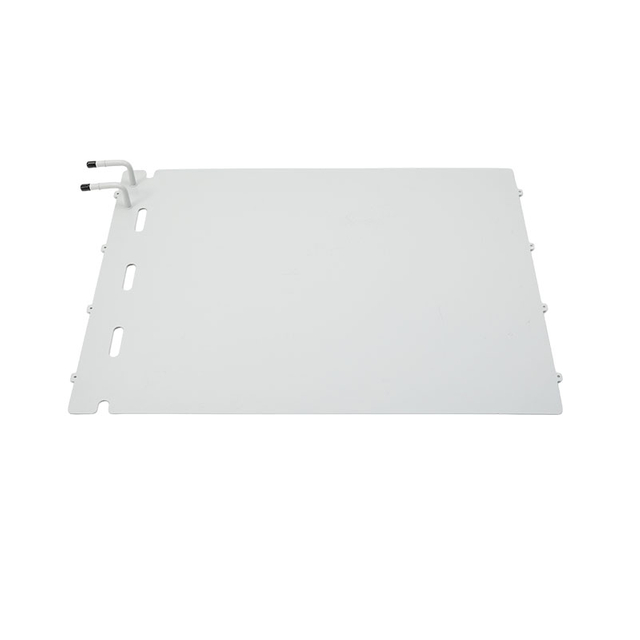

ろう付けコールドプレート

2枚以上の金属板（アルミ、銅、ステンレス）を真空ロウ付けにて接合いたします。内部には流路と緻密なフィンを構築します。クーラントがより多くの表面に触れます。熱は素早く外へ逃げていきます。
主な特徴:
真空接合: 金属が溶けてしっかりと密閉されます。漏れはありません。
マイクロチャネルの高密度フィン: 冷却剤との接触が増加。
複雑なチャネル: 冷却剤が渦を巻き、熱を奪います。
フルシール: 圧力がかかっても丈夫で漏れがありません。
薄くて丈夫： 狭いスペースでもハイパワー。

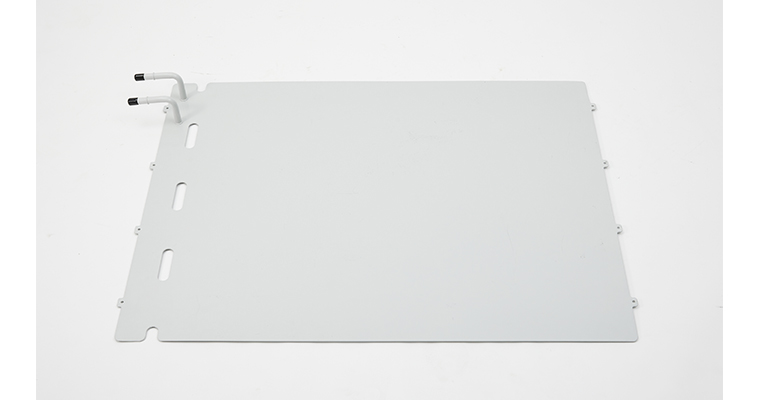

F

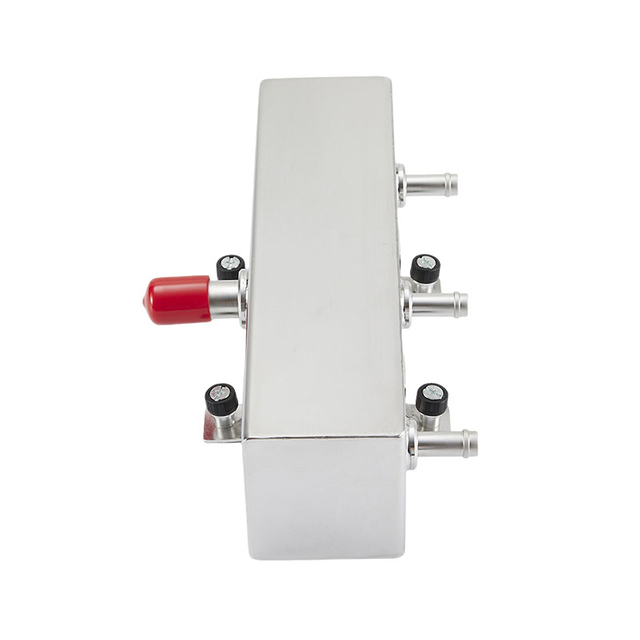

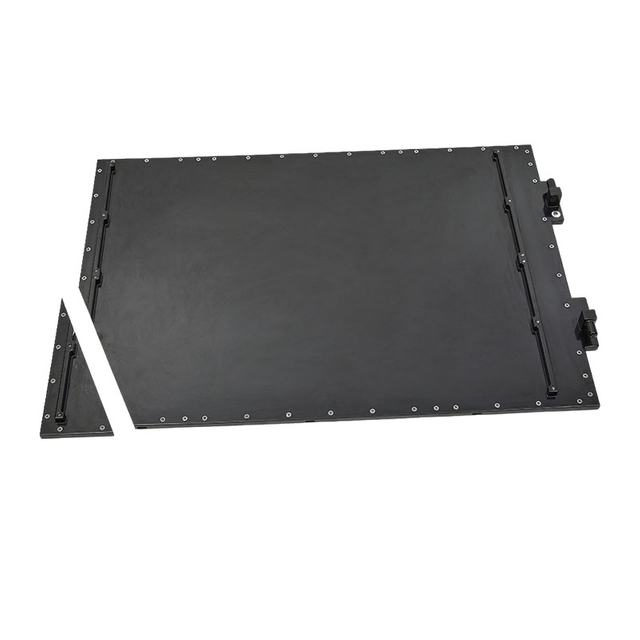

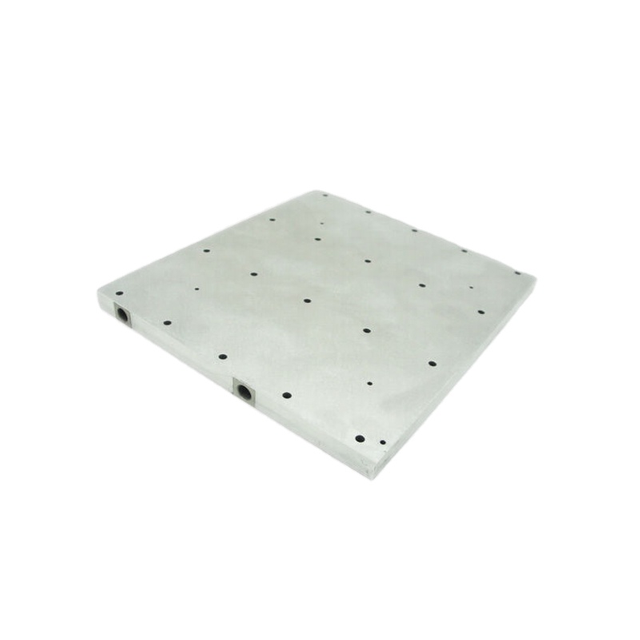

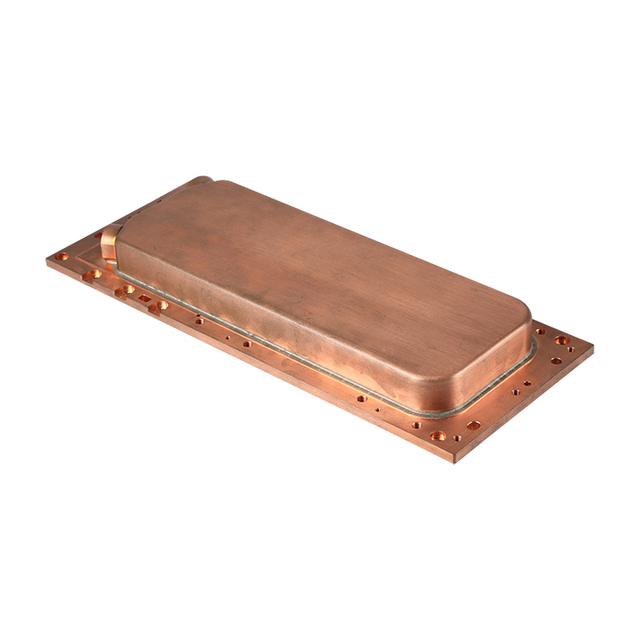

ろう付けコールドプレートの技術と製品カテゴリー

ろう付けされたコールドプレートの利点は何ですか？

上部熱伝達

真空ろう付けにより、漏れのない低抵抗の接合が実現します。


ハイパワー冷却

プレートあたり 1000 W+ に対応します。 EV コントローラー、風力発電コンバータ、AI サーバー用に構築されています。

強力かつ密封された

フルメタルボンド。圧力をかけても漏れがありません。


コンパクトパワー

薄型設計、大きな冷却。スペースを節約します。

カスタムチャンネル

必要なあらゆる流路。

認定された品質

ISO 9001 および TS 16949。世界のリーダーから信頼されています。

ろう付けされたコールドプレートと埋め込まれたパイプコールドプレートの主な違い

ろう付けされたコールドプレートと埋め込まれたチューブの両方のコールドプレートの両方が液体冷却溶液ですが、製造プロセス、構造的特性、性能が大きく異なるため、さまざまな熱管理要件に適しています。
Bonded-fin-heat-sink4_03
製造工程
ろう付けされたコールドプレート：複数の金属シートが高温ろう付け（通常は真空ろう付け）を通して融合して、単一ピースの内部フローチャネルとフィン構造を形成します。この冶金結合は、優れた構造的完全性を提供します。
埋め込まれたチューブコールドプレート：冷却チューブ（銅管など）は、通常、ベースプレートの事前にマシンされたスロットに押し込まれるか、結合されます。チューブとベースプレートの間には小さなギャップが存在する場合があります。これは、通常、熱導電性接着剤で満たす必要があります。

内部構造と熱抵抗
ろう付けされたコールドプレート：内部構造は、非常に複雑で高密度のフィンまたはマイクロチャネルで設計して、クーラントとコールドプレート材料の間の接触面積を最大化し、それによって非常に低い熱抵抗とより高い熱伝達効率を達成することができます。
埋め込まれたパイプコールドプレート：フローチャネルは通常、単純な管状構造です。熱は、パイプの壁とパイプと基板の間の接触面を通って伝達する必要があり、熱抵抗は比較的高くなっています。
Bonded-fin-heat-sink4_03
密閉性と信頼性
ろう付けコールドプレート: ろう付けによって形成された冶金的結合により、比類のないシールが実現され、事実上漏れのリスクが排除され、信頼性が最優先される重要な用途や高圧環境に適しています。
埋め込みチューブコールドプレート: 適切に設計されていれば信頼性の高いシールを提供できますが、理論的には物理的接触や接着により漏れのリスクがろう付けコールドプレートよりもわずかに高くなります。

適用熱負荷
ろう付けコールドプレート: 非常に高い熱流束と高出力の冷却ニーズに対応できるように設計されています。
埋め込みチューブ コールド プレート: 低から中程度の熱負荷アプリケーションにコスト効率が優れています。

ろう付けコールドプレートのコア製品パラメータとカスタマイズ機能

グループ1321314619
主要な真空ろう付け技術

高度な真空ろう付け技術をマスターすると、内部フローチャネルとフィン構造の完璧な組み合わせが保証され、優れた熱伝導性能が提供されます。


グループ1321314612（1）

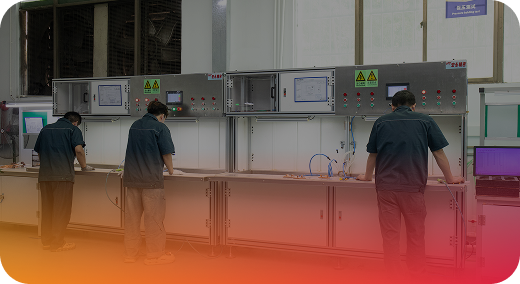

高強度と漏れ防止保護

ろう付けによって形成された冶金結合は、非常に高い構造強度と比類のないシーリングを提供し、過酷な労働条件下で製品の信頼できる操作を確保します。

グループ1321314620

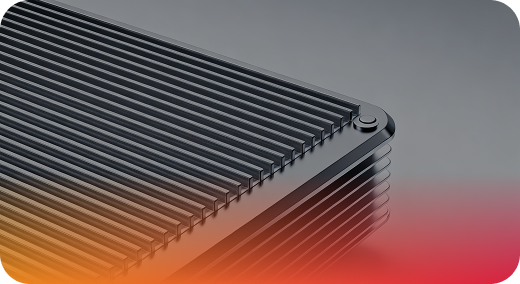

精密チャネルとフィンの設計

複雑な内部マイクロチャネルと高密度フィンを設計および製造して、熱散逸表面積を最大化し、高熱流束密度の課題を満たす能力。

グループ1321314613（1）

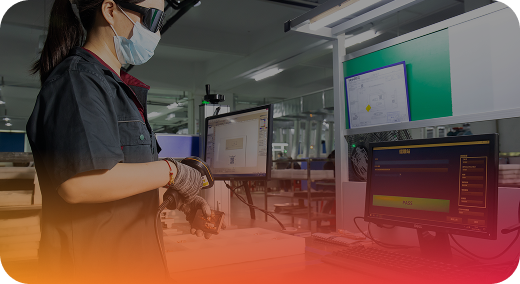

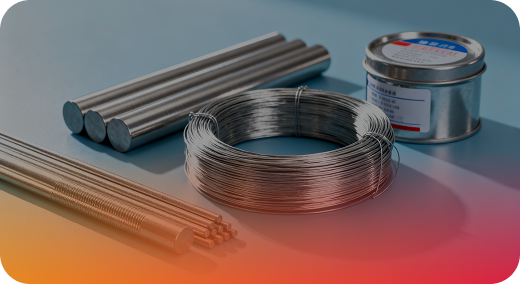

多材料ろう付けの専門知識

アルミニウム、銅、ステンレス鋼などのさまざまな金属のろう付けに関する専門知識があり、さまざまな用途の材料の適合性と耐食性の要件を満たすことができます。

グループ1321314616（1）
厳密な非破壊検査

ヘリウム質量分析漏れ漏れ検出などの高度な非破壊検査技術を使用して、ろう付けされた各コールドプレートがゼロ漏れの厳しい基準を満たすことを保証します。


グループ1321314617
カスタマイズされたソリューションの専門家

顧客の独自のニーズに基づいて、コンセプト設計から大量生産まで、包括的なカスタマイズされたサービスを提供して、最高の熱管理ソリューションを実現します。

グループ1321314618
ワンストップサーマル管理サービス

熱設計、構造設計、精密な製造からシステム統合まで、ワン​​ストップの液体冷却ソリューションを提供します。



なぜウィンシャーはろう付けされたコールドプレートを選ぶのですか？

001A6007 9

  • 究極の冷却性能:

    グループ12 当社は、業界をリードする熱伝達効率と超低熱抵抗を備えたろう付けコールド プレートの提供を専門とし、極限の動作条件下でも重要な機器が安定して動作することを保証します。
    グループ12 深いろう付けの専門知識: ろう付け技術における長年の経験により、当社は複雑な設計と複数の材料の組み合わせを習得し、比類のない製品の信頼性を実現することができます。

  • 厳格な品質管理とテスト:

    グループ12 原材料から最終製品に至るまで、すべてのリンクで高度なヘリウム質量分析による漏れ検出を含む厳格な品質管理が行われ、欠陥のない製品の納品が保証されます。

  • カスタマイズされた設計とエンジニアリングのサポート:

    グループ12 当社の経験豊富なエンジニアのチームは、お客様のニーズを実現するために、熱シミュレーションや構造の最適化からプロトタイプの検証に至るまで、包括的な技術サポートを提供します。

  • 信頼できる業界パートナー:

    グループ12 当社は、高熱流束密度冷却の分野で多くの世界的大手企業の優先パートナーとなり、共同で技術のフロンティアを推進しています。

Winshareはろう付けされたコールドプレートアプリケーションエリア

brazed_0006_计算机

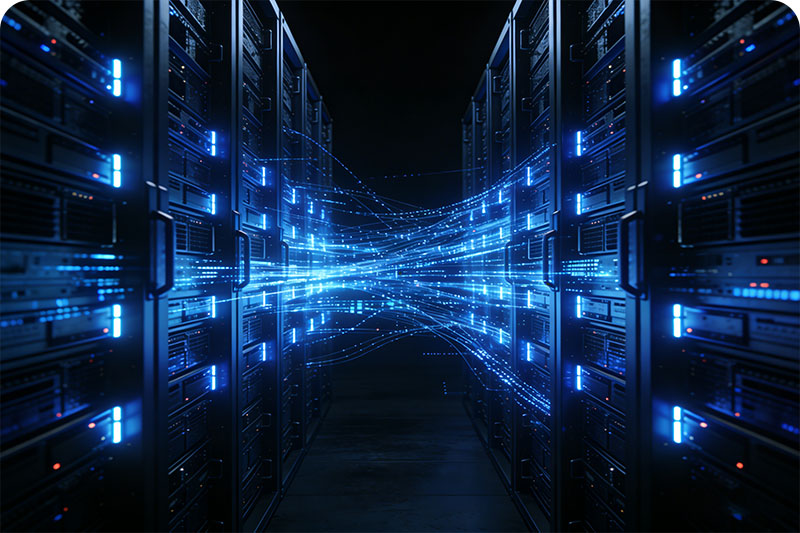

高性能コンピューティング（HPC）

スーパーコンピューター、データセンターサーバー、GPUクラスターなどの高密度熱散逸。
brazed_0000_高功率电子设备

高電子エレクトロニクス

IGBTモジュール、コンバーター、高出力電源などの極端な熱管理

brazed_0002_医疗

高度な医療イメージング

MRI、CT スキャナー、および極度の高温安定性と信頼性を必要とするその他の機器。

brazed_0005_工业

産業自動化

ロボット制御、精密機械工場などの高精度温度制御。


brazed_0003_军事

航空宇宙と軍事

空中レーダー、衛星通信、軍事電子機器などの極端な環境での熱放散。

brazed_0001_高功率激光设备

高出力レーザー機器

産業レーザー、科学研究レーザーシステムなどの精密温度制御



微信图片_20251227170945_120_33

新しいエネルギー車のコアコンポーネント

電気駆動システムやバッテリーモジュールなどの主要なコンポーネントの精密な熱管理。

brazed_0004_可再生资源

再生可能エネルギーシステム

風力発電コンバーターや太陽光インバーターなどの高出力機器。




Winshareはろう付けされたコールドプレートのカスタマイズプロセス

グループ1321314626
需要コミュニケーションと評価

高熱流束密度の冷却ニーズ、アプリケーション環境、サイズ、パフォーマンスの目標を理解するために、私たちはあなたと深い通信します。



グループ1321314627
精密設計とシミュレーション

高度なソフトウェアは、フローチャネルとフィン構造を設計し、熱流量シミュレーションを実行して、ろう付けされたコールドプレートのパフォーマンスを最適化するために使用されます。



グループ1321314628

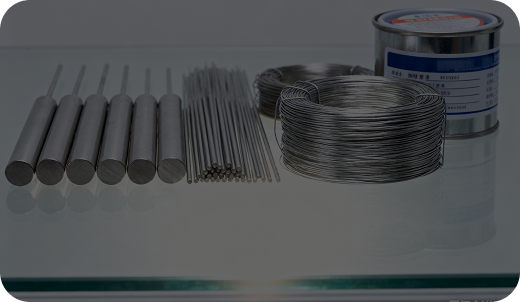

材料とろう付けのプロセスの決定

設計要件に応じて最適なろう付け材料の組み合わせを選択し、最も適切な真空ろうプロセスパラメーターを決定します。


グループ1321314631

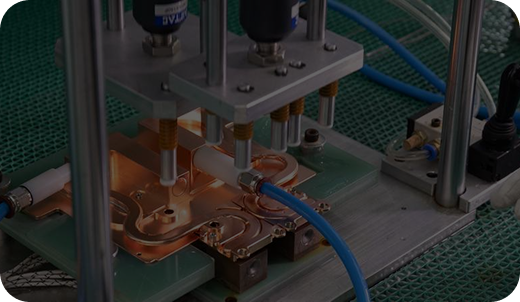

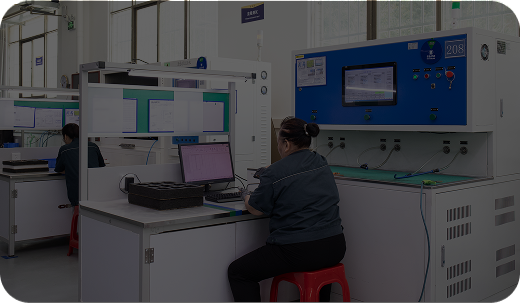

プロトタイピングと厳密なテスト

プロトタイプは生成され、熱性能、圧力、流れ、ヘリウム質量分析のリーク検出などの高精度テストが極端な要件を満たすことを確認します。


3
設計最適化と最終確認

パフォーマンスが最適に到達し、最終承認を受けるまで、テスト結果に基づいて微調整を実施します。



4
高標準の大量生産

高度な自動生産ラインと厳格な品質管理を利用して、バッチ製品の一貫性と優れた品質を確保します。




ウィンシェアはろう付けされたコールドプレートFAQ

今すぐウィンシェアのろう付けされたコールドプレートをカスタマイズして、究極の冷却の可能性を解き放ちます！
