Winshare ダイカスト コールド プレートのカスタマイズ
Winshare 熱一体成形、高い費用対効果、複雑な構造のバッチ生産に最適な選択肢。
Frame 1321318651 (3)

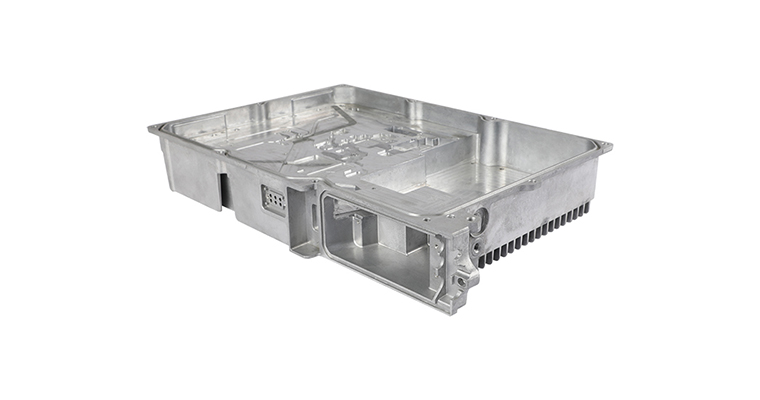

ダイキャスティングコールドプレートとは何ですか？

アルミニウム、亜鉛、マグネシウムを溶かします。高圧下で金型に高速射出します。複雑な内部チャネルと外部マウントを備えた 1 つの固体プレートに冷却されます。余分なパーツはありません。
コアプロセス:
高圧射出: 金属は数秒で金型に充填されます。ワンピースビルド。
TK

Winshare Die Cast Cold Platesの中心的な利点

迅速な大量生産

サイクルが短い。大量注文に最適です。

単価が低い

大量生産で一皿あたりの価格が安くなります。

複雑なデザイン

3D チャンネル + 取り付けポイントを一度に。

組み立てが少なくて済みます

余計な加工や接合は一切ありません。

中火～強火

カーエレクトロニクス、テレコム、消費者向け機器に適合します。

軽くて強い

アルミニウム合金規格。

Winshare Dieキャストコールドプレート：コア製品パラメーターとカスタマイズ機能

Winshareのダイキャストコールドプレートは、完全にカスタマイズされたサービスを提供します。以下は、設計機能の範囲です。これは、特定のアプリケーションのニーズを満たすために正確に最適化します。
DF
熱抵抗
0.02°C/wという低いものを達成すると、電力1ワットあたりの熱源によって生成される温度上昇が低くなるほど、熱散逸性能が向上します。特定の値は、設計と素材に依存します。

Runner Design
Complex 3D Flow Channelsmulti-Layer、Cross、およびSpecial shipedランナーは、流体分布と熱伝達効率を最適化するためにカスタマイズできます。

dimension ​
最大1500mm×800mmの従来のプロセスのサイズ制限を突破すると、大きな熱源または統合構造に適しています。

corting 動作圧力
高圧下で構造的な完全性と緊張を確保するために、最大200 psiのワンピース成形構造。

表面の平坦性
0.05 mmを超える精度CNC加工により、熱源との完全な接触が保証され、接触熱抵抗が最小限に抑えられます。

流体コネクタ
複数の統合オプションは、さまざまな標準/カスタムインターフェイスで直接ダイキャストまたは精密機械加工できます。

Winshare ダイカスト コールド プレート: 一般的に使用されるコア材料

グループ 1321314757

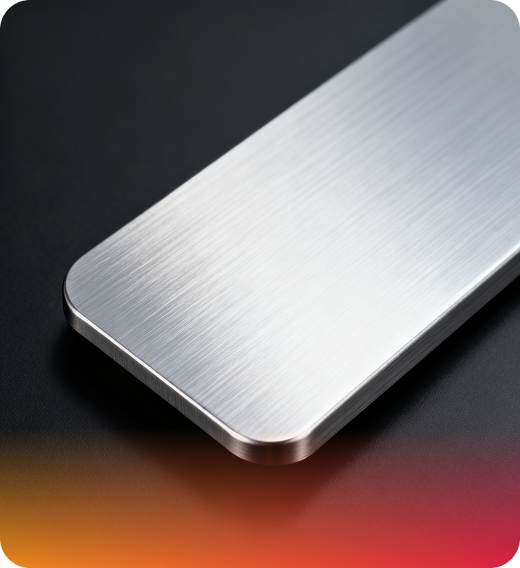

アルミニウム合金

一般的なグレード: ADC12、AlSi10Mg(Fe) など。 利点: 軽量、コスト効率が高く、熱伝導性が良く、ダイカストが容易です。性能と経済性の両方を考慮して、ダイカストコールドプレートに最も一般的に使用される材料です。


グループ 1321314758

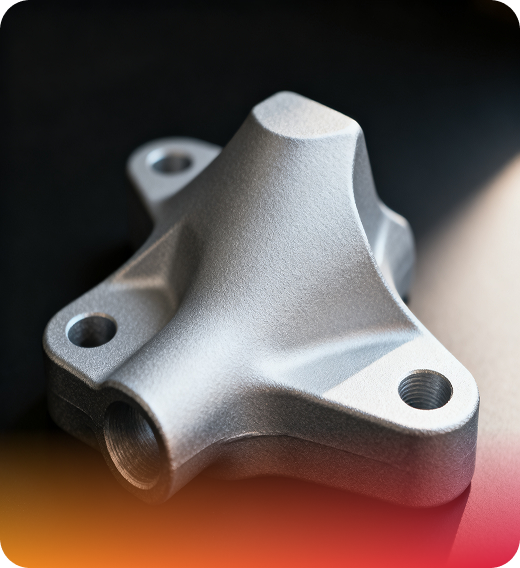

亜鉛合金

一般的に使用されるグレード: Zamak 3、Zamak 5 利点: 優れた流動性により、より薄い壁とより複雑なディテールが可能になります。高強度で耐摩耗性に優れており、構造強度や細部の要求が高い製品に適しています。

グループ 1321314759

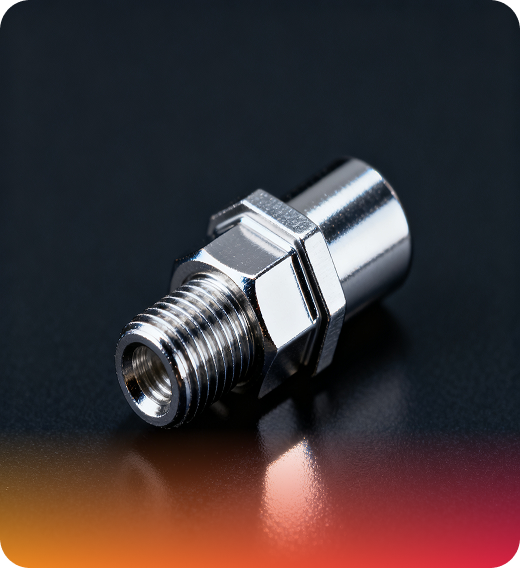

マグネシウム合金

よく使用される材種：AZ91D、AM60B 利点：非常に軽量で比強度が高い。製品重量の制限が厳しい航空宇宙、携帯機器などの分野に適しています。



Winshare ダイカスト コールド プレートは他のコールド プレート プロセスとは異なります

アプリケーションに最適なコールド プレート ソリューションを選択する場合、さまざまな製造プロセスの長所と短所を理解することが重要です。以下の表は、ダイカスト コールド プレートの主な特性を他の主流のコールド プレート プロセスと比較しています。
プロセスの種類 製造方法 ランナーの複雑さ 熱性能 構造的完全性 コストとボリューム 統合
ダイカストコールドプレート 高圧の溶湯を一気に成形 高 (複雑な 3D ランナー 中～高 (パフォーマンスとコストのバランス) 非常に高い（溶接のない一体成形） ユニットあたりのコストが低い (大量) 非常に高い（多機能と統合可能）
深穴ドリリングコールドプレート 固体金属ブロックの精密穴あけ 非常に高い (カスタム 3D パス) 非常に高い (極端なパフォーマンス) 最高（純粋な統合） ユニットあたりのコストが高い (少量) 低い（主にランナー）
ろう付け/接着フィンコールドプレート フィンはベースプレートにろう付け/接着され、その後密封されます。 高 (高表面積フィン) 高い（熱伝達効率に優れる） 高（ロウ付けの方が良い） 中コスト/ユニット (中量から大量) 中（単純な機能を統合可能）
FSWプレート（摩擦撹拌接合用コールドプレート） 摩擦撹拌接合後のランナーによるCNC加工 高(複合2D/3D) 高（安定した熱接触） 非常に高い (固相溶接は耐圧性に優れています) 中 (中～大音量) 高（大規模な構造統合に適しています）
押出コールドプレート 金属プロファイルを押し出し成形します 低（単純な直線通路） 中弱（基本冷却） 高 (統合プロファイル) ユニットあたりのコストが非常に低い (非常に大量) 低 (基本プロファイル)

Winshare の表面処理と仕上げ: カスタマイズとバッチ品質の向上

ダイキャストのコールドプレートは通常、表面仕上げが良好ですが、表面処理と仕上げにより、特定のアプリケーションシナリオで耐食性、耐摩耗性、断熱材、または美学が大幅に改善される可能性があります。 Winshareは、カスタマイズのニーズを満たし、一貫性と高品質のバルク製品を確保するために、さまざまな専門的な表面処理ソリューションを提供しています。
ji

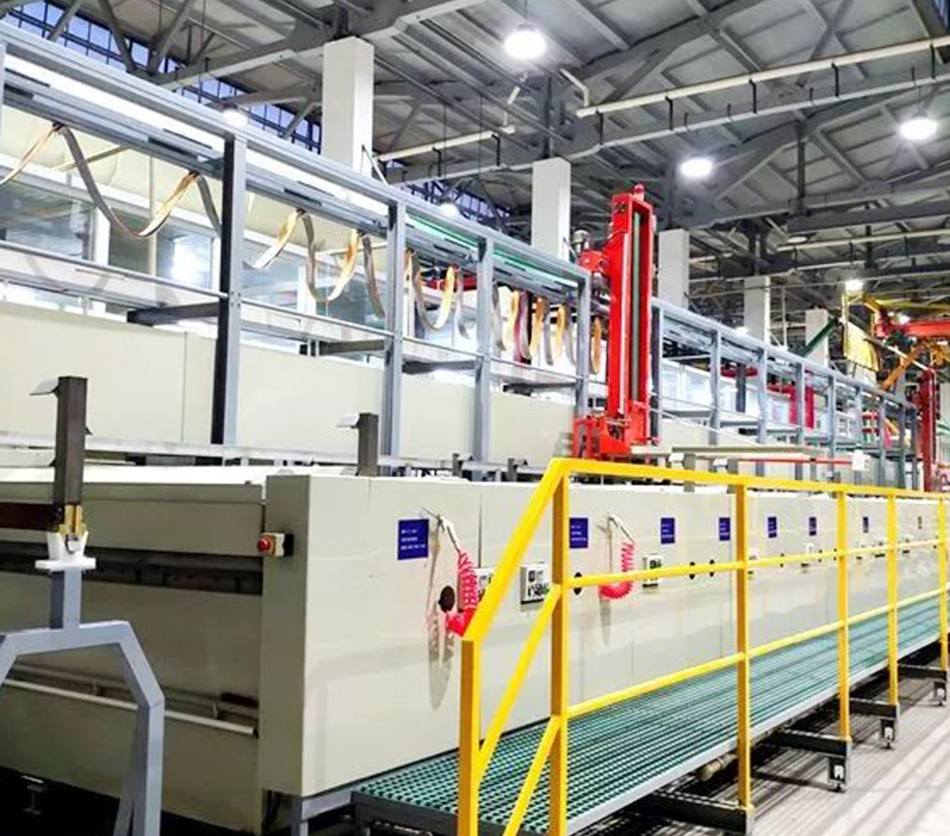

陽極酸化
アルミニウム合金の表面に密な酸化膜を形成し、耐食性、硬度、断熱性を大幅に改善し、美学を強化するために色付けし、カスタマイズされた外観のニーズを満たすことができます。

エレクトロレスニッケルメッキ
ニッケルリン合金の層は、金属表面に均一に堆積し、優れた腐食抵抗と耐摩耗性を提供し、腐食保護要件が高い流体環境に適しており、バッチ製品の長期的な信頼性を確保します。

危険性
ステンレス鋼または特定のアルミニウム合金の化学処理して、表面不純物を除去し、特定の環境でのバッチアプリケーションに適した固有の腐食抵抗を強化する不動態化フィルムを形成します。

サンドブラスト/絵画
表面の粗さを改善したり、外観に特別な要件を備えた用途やバルク製品の個別化に適した追加の保護層と色を提供するために使用されます。

表面処理に加えて、コールドプレートと熱源の間の接触面の平坦性を確保するための高精度CNC仕上げサービス、およびインターフェイスや取り付け穴などの重要な寸法の精度を確保し、最適な熱接触とシステムの統合を確保し、バルク製品に優れた精密保証を提供します。

ウィンシェアダイキャスティングコールドプレートのカスタマイズと大量生産プロセス

グループ1321314651
カスタマイズされたニーズの評価と概念設計

熱負荷、サイズ、液体、コスト、およびボリューム生産についての洞察を得る必要があります。



グループ1321314655
精密金型の設計とシミュレーション

カスタム製品設計に基づいて、精密金型設計を実行し、鋳造シミュレーションソフトウェア（MAGMAなど）を使用してランナーと注入システムを最適化して、潜在的な欠陥を予測および排除して、大量生産の品質と効率を確保します。


グループ1321314654

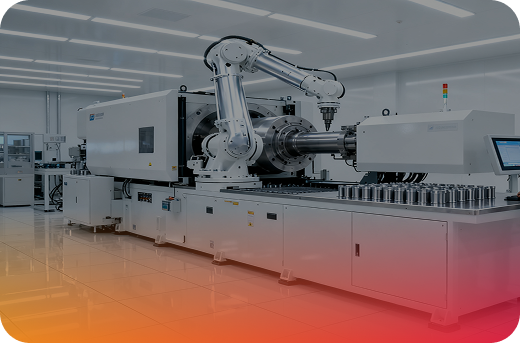

効率的なダイキャスティングモールディングと予備処理

高度なダイキャスティング機器の効率的なモールディングにより、カスタマイズされた構造を1回迅速に生産できます。その後、コールドプレートブランクを得るために、討論や給水港の除去などの予備処理が実施されます。


グループ1321314760

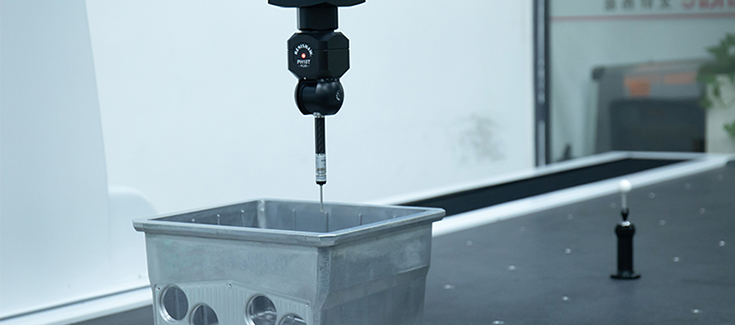

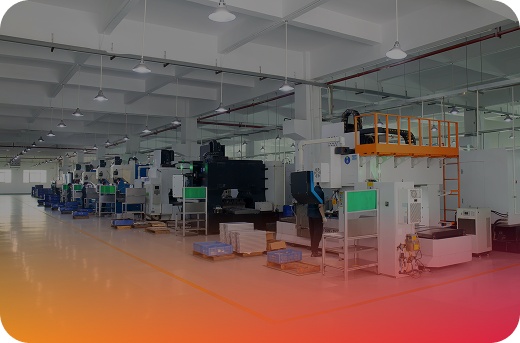

精密機械加工とクリーニング

高精度のCNC加工は、キーディメンションと接触面で実行され、平坦性と精度を確保し、バッチ製品の一貫性を確保します。これに続いて、内部ランナーの高圧クリーニングが続き、残留物を除去します。



グループ1321314650
総合品質検査と表面処理

製品の各バッチの高品質を確保するために、X線検査、気密性テスト、寸法テストなどの包括的な品質検査を実施します。カスタマイズされたニーズによれば、陽極酸化、ニッケルメッキ、およびその他の表面処理は、製品のパフォーマンスを向上させるために実行されます。


グループ1321314649

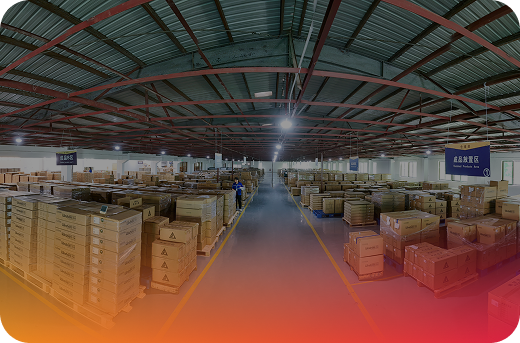

大量生産と時間通りの配達

厳格な生産管理と品質管理の下で、大量生産を開始し、製品の一貫性を確保し、市場の需要を満たすために時間通りに注文を提供します。






Winshare ダイカスト コールド プレートの応用分野

新エネルギー源

自動車電子機器

バッテリー冷却プレート、ECU、電源モジュール
電信

通信

機器5Gベースステーション、ルーター、ネットワークスイッチ
消费電子

家電

高性能PC、ゲーム機、プロジェクター
工业

産業管理

産業用PC、ドライブ、自動化機器
導かれた

LED照明

ハイパワーLEDランプ、屋外照明
医疗

医療機器

診断機器、実験室機器

Winshare Dieキャストコールドプレートの利点機能

グループ 1321314657

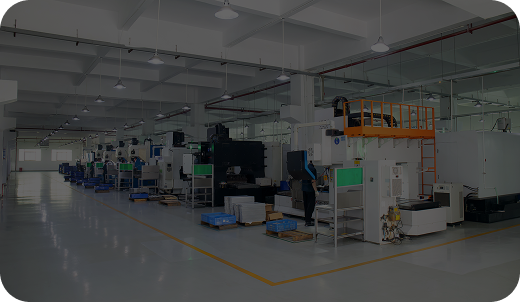

カスタマイズされた複雑な構造統合成形

精密成形、カスタマイズされた複雑な内部ランナーと外部統合関数の1回限りの成形、アセンブリを大幅に簡素化し、全体的な製造コストを削減します。


グループ 1321314658

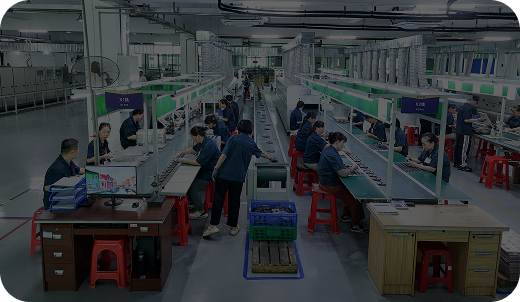

費用対効果と大量生産

非常に高い生産効率と自動化は、大量生産において優れたコストの利点を示しており、大量のプロジェクトに最適です。




グループ 1321314659

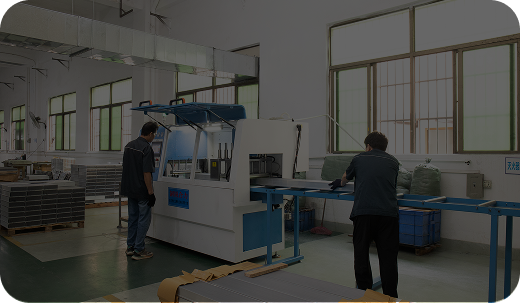

優れた金型設計とバッチ鋳造能力

複雑なランナーと構造の効率的なバッチ実装を確保し、製品の一貫性を確保するためのプロの金型設計と鋳造シミュレーションチーム。



グループ 1321314662

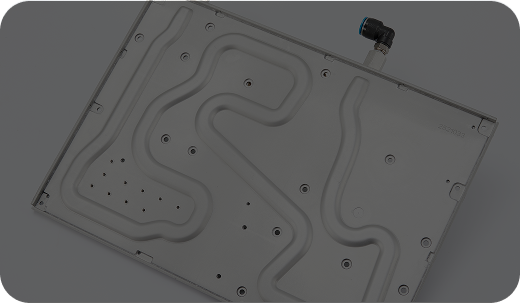

信頼できる構造の完全性とバッチ安定性

溶接のないワンピースモールディングは、優れた空気の緊張と構造強度を提供し、漏れのリスクを減らし、バッチ製品の長期動作の安定性を確保します。


グループ 1321314661
カスタマイズのニーズに応える多様な材質オプション

アルミニウム合金、亜鉛合金、マグネシウム合金などをサポートし、さまざまな用途の性能と重量に対するカスタマイズされたニーズに応えます。



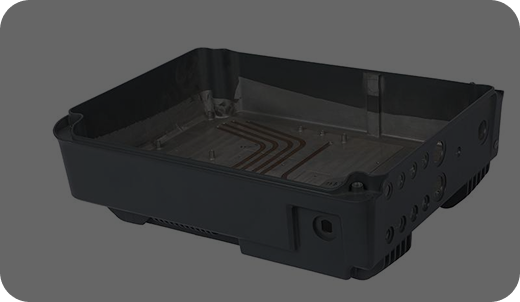

微信图片_20251227160544_113_33
バッチ品質を向上させる高品質の表面処理と仕上げ

製品の機能性や外観を向上させるための多彩な表面処理と高精度機械加工を提供し、バルク製品の優れた品質を保証します。
