Bonded-fin-heat-sink4_01
ウィンシェアサーマル 複合ヒートシンク
- 冷却の専門家
Winshare Bonded Fin Heat Sink効率的な熱散逸、カスタマイズされた未来、優れた熱管理ソリューションを提供する
anniu

結合されたフィンヒートシンクとは何ですか？

Winshare Thermal は、大きな表面積と複雑なエアフローを必要とするアプリケーション向けに設計された高効率の熱ソリューションである複合ヒートシンクを提供します。この技術には、高熱伝導率のエポキシまたはろう付けプロセスを使用して、ベース プレート上の溝に個々の高密度フィンをしっかりと取り付けることが含まれます。

この方法は、押出成形の高さ制限を克服し、より高くて薄いフィンを利用できるようにします。これにより、限られた容積内での放熱表面積が大幅に最大化され、高出力の強制対流冷却に最適になります。
ヒートシンク

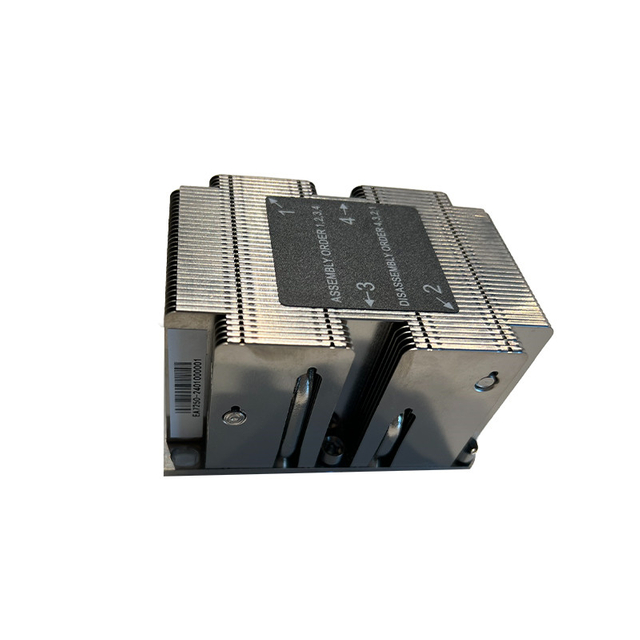

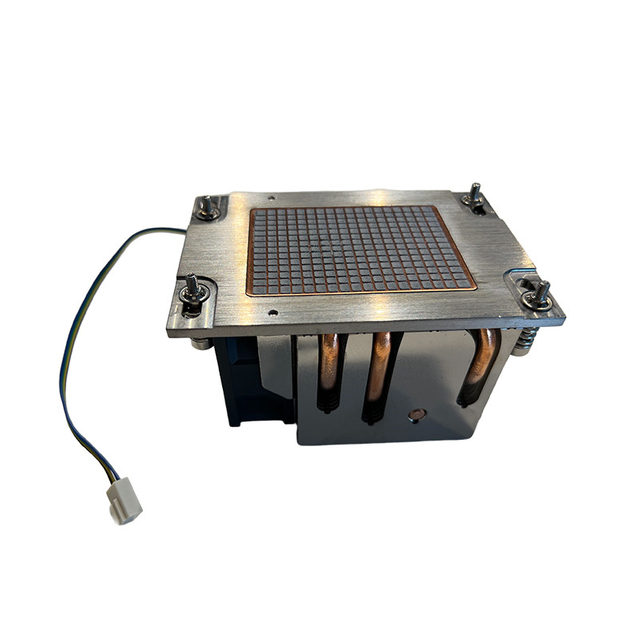

ボンデッドフィンヒートシンクの製品カテゴリー

Winshare を選ぶ理由

Winshareを選択するということは、業界をリードする熱管理の専門家を選択することを意味します。優れた製品を提供するだけでなく、カスタマイズされた高性能で信頼性の高いオールラウンドの熱管理ソリューションも提供しています。私たちは、革新的なテクノロジー、洗練されたプロセス、厳格な品質基準であなたの重要なアプリケーションを保護することに取り組んでいます。

Winshare ボンデッドフィンヒートシンクの利点と特徴

主な利点
プロフェッショナルな研究開発チーム: 世界トップ企業との協業における豊富な経験があり、CFD 熱シミュレーション、構造力学、流体解析に精通しています。
正確なパフォーマンスの最適化: 高度なシミュレーション ツールと大量のデータを利用して、シミュレーションと現実世界のパフォーマンスのギャップを最小限に抑えます。
有名ブランドからの信頼: Delta Electronics や Sungrow Power Supply などの大手企業からの評価を獲得。

技術的特徴
最大化された放熱効率: フィンの高さとピッチの比率が高く、表面積が拡大し、対流冷却が強化されます (強制/自然対流システムに適しています)。
柔軟な材料と構造設計: 材料の組み合わせ (銅ベース + アルミニウム フィン、アルミニウム ベース + 銅フィンなど) をサポートし、バランスの取れた性能、重量、コストを実現します。押出、機械加工、またはダイカストによるカスタマイズ可能なベースにより、シームレスな統合が可能です。
信頼性の高い接合技術: オプションには、高熱伝導率のエポキシ接合、精密ろう付け、はんだ付け、または溶接が含まれます (ろう付けにより熱抵抗が最小限に抑えられます)。
多彩なアセンブリ構成: ヒート パイプ/蒸気チャンバー、ジッパー フィン、シート メタル (例: Al ヒートシンク + ヒート パイプ/Cu ベース、Al/Cu ベース + ヒート パイプ + ジッパー フィン) と互換性があります。
Bonded-fin-heat-sink4_03
サービス能力
包括的なカスタマイズ: 材料の選択から構造の最適化までをカバーする、スペースに制約のある環境や過酷な動作環境に合わせたソリューション。
シームレスな生産サポート: 少量のプロトタイピングから大規模な量産まで、効率的で柔軟なサービスにより、市場投入までの時間を短縮します。

Winshare Bonded Fin Heat Sinkカスタマイズソリューション

HX
Winshareは、優れたカスタマイズされた熱管理ソリューションを顧客に提供することに取り組んでいます。各プロジェクトには独自のニーズと課題があることがわかっているため、 'One-Size-Fits-All '製品を提供しませんが、特定のアプリケーションを深く理解することで、最も最適化された効率的なボンディングフィンヒートシンクを調整します。
カスタマイズへの取り組み

ニーズの深いマッチング


作業環境、エアフロー、コスト、信頼性などの総合的な要素に焦点を当てます。

正確なパフォーマンスの最適化

材料、構造、結合方法の調整により、熱散逸性能を最大化します。

完全な構造統合

ヒートシンクが製品構造に完全に適合し、アセンブリを簡素化することを保証します。

費用対効果のバランス

インテリジェントな設計とプロセスの最適化は、最も競争力のあるコストソリューションを提供します。

迅速な対応とサポート

最初の相談からその後のメンテナンスまで、プロセス全体を通して迅速な対応を提供します。

カスタマイズ事例（一例）

プロジェクトの規模に関係なく、Winshareは、最高のパフォーマンスを実現するのに役立つカスタマイズされたボンディングフィンヒートシンクソリューションを提供できます。
エネルギー

新エネルギー車電子制御システム

課題: 高い電力密度、狭い設置スペース、激しい振動と温度サイクル。
Winshareソリューション： 銅アルミニウム複合結合フィンヒートシンクが使用されます。銅基板は、IGBTモジュールの熱を迅速に実行するために使用され、アルミニウムフィンは全体の重量を減らします。精密なろう付けプロセスにより高い信頼性が保証され、フィン間隔は、強制空気冷却条件下での高効率熱散逸に適応するように最適化されています。
エネルギー01

大型蓄電システム用インバータ

課題： 連続高出力と長期の安定した操作には、ヒートシンクのサイズに厳格な制限が必要です。
Winshareソリューション： 特大の結合フィンヒートシンクの設計は、フィンの高さと密度を最適化することにより、熱散逸表面積を最大化します。内部ヒートパイプ技術と組み合わせて、熱を均等に分散させ、長期のフルロード動作下でインバーターの温度安定性を保証します。


Winshare 接着フィン ヒートシンクの品質認証と保証

50
50
Winshareでは、品質が私たちのライフラインです。厳格な国際認証システムを通過するだけでなく、卓越性の品質概念をあらゆるリンクに統合して、優れたパフォーマンスと耐久性のある熱管理ソリューションを提供できるようにします。

  • 継続的な改善と卓越性の追求


    グループ12 ISO 9001:2018: 国際的に認められた品質マネジメントシステム規格であり、設計から製造、サービスから納品までの全プロセスを通じて高い品質の一貫性を保証します。

    グループ12 ISO 9001:2018: 国際的に認められた品質マネジメントシステム規格であり、設計から製造、サービスから納品までの全プロセスを通じて高い品質の一貫性を保証します。

    グループ12 ISO 9001:2018: 国際的に認められた品質マネジメントシステム規格であり、設計から製造、サービスから納品までの全プロセスを通じて高い品質の一貫性を保証します。

  • 権威あるシステム認証


    グループ12 ISO 9001:2018: 国際的に認められた品質マネジメントシステム規格であり、設計から製造、サービスから納品までの全プロセスを通じて高い品質の一貫性を保証します。
    グループ12 ISO 14001:2004: 環境に優しい製造と持続可能な開発への当社の確固たる取り組みを反映した国際環境マネジメントシステム認証。
    グループ12 TS 16949: (製品が主に自動車分野で使用される場合、この認証は必須です) 自動車品質マネジメントシステム認証は、当社の製品が自動車分野で最高の信頼性と安全性の基準を満たしていることを保証します。

  • 厳格な内部品質管理プロセス


    グループ12 厳格な内部品質管理プロセス
    グループ12 厳格な内部品質管理プロセス

    グループ12 厳格な内部品質管理プロセス

    グループ12 厳格な内部品質管理プロセス

    グループ12 厳格な内部品質管理プロセス

  • 完璧な製品トレーサビリティシステム


    グループ12 ISO 9001:2018: 国際的に認められた品質マネジメントシステム規格であり、設計から製造、サービスから納品までの全プロセスを通じて高い品質の一貫性を保証します。

    グループ12 ISO 9001:2018: 国際的に認められた品質マネジメントシステム規格であり、設計から製造、サービスから納品までの全プロセスを通じて高い品質の一貫性を保証します。

    グループ12 ISO 9001:2018: 国際的に認められた品質マネジメントシステム規格であり、設計から製造、サービスから納品までの全プロセスを通じて高い品質の一貫性を保証します。

Winshare Bonded Fin Heat Sinkカスタマイズプロセス

Winshareは、特定のニーズが正確に満たされるように、明確に構造化された顧客に優しいカスタマイズプロセスを提供します。

あなたの質問に対する答えはここにあります。

  • Q Winshare 複合ヒートシンクの見積もりを取得するにはどうすればよいですか?

    A
    弊社公式サイトまたは直接弊社営業担当までお問い合わせください。最も正確な見積りを提供するために、設計図（ある場合）、詳細な技術要件（目標放熱能力、空間寸法、通気条件、周囲温度など）、および購入予定数量など、できるだけ詳細な情報を提供してください。私たちのチームができるだけ早く専門的な見積もりを提供します。

  • Q 複合ヒートシンクは過酷な環境でも信頼性がありますか?

    A
    ウィンシェアの 複合ヒートシンク 設計と製造の際には、あらゆる種類の過酷な労働条件を十分に考慮します。幅広い温度範囲、高湿度、振動衝撃などの過酷な環境下でも、製品が優れた安定性と長期信頼性を維持できるよう、熱衝撃、振動、塩水噴霧腐食などの複数の信頼性試験を実施しています。

  • Q Winshare は、特定のアプリケーションに対して熱管理コンサルティングを提供できますか?

    A
    もちろん！当社のプロフェッショナルな熱設計チームは豊富な業界経験を持ち、お客様の特定のアプリケーション シナリオと課題を深く分析し、概念設計、熱シミュレーション、構造の最適化から最終製品の実装に至るまで、包括的でカスタマイズされた熱管理コンサルティングとソリューションの推奨事項を提供します。

  • Q Winshare 複合ヒートシンクの放熱性能を評価するにはどうすればよいですか?

    A
    当社では二重の保護を採用しています。まず設計段階で、高度な CFD 熱シミュレーション ソフトウェアを使用して正確な性能予測を行います。次に、プロトタイプの完成後、専門の熱伝導実験室で厳格な熱抵抗試験、耐風試験、その他必要な性能検証を実施し、製品性能がお客様の設計要件を完全に満たしていることを確認するための詳細な試験レポートを提供します。

  • Q Winshare複合ヒートシンクのカスタマイズサイクルはどのくらいですか

    A
    カスタマイズサイクルは、設計の複雑さ、材料の選択、注文数量によって異なります。デザイン案の最終確認から試作サンプルの納品まで、通常3～5週間程度かかります。量産サイクルは具体的な受注数量とスケジュールに応じて別途確認させていただきます。詳しい工事スケジュールをご案内させていただきます。

  • Q Winshare の複合ヒートシンクにはどのような材料の組み合わせを使用できますか?

    A
    当社は、アルミニウム基板 + アルミニウムフィン、アルミニウム基板 + 銅フィン、銅基板 + 銅フィン、銅基板 + アルミニウムフィンなど、さまざまな柔軟な材料の組み合わせを提供していますが、これらに限定されません。当社は、お客様の特定の熱性能、重量、コスト要件に基づいて、最も最適化された材料の推奨事項を提供できます。

  • Q 押出ヒートシンクと比較した複合ヒートシンクの主な利点は何ですか?

    A
    複合ヒートシンク より高いフィン高さとピッチ比 (つまり、より高いアスペクト比) を実現して、より大きな放熱表面積を実現でき、大型サイズおよび高出力の放熱要件に特に適しています。同時に、サイズ、材料の組み合わせ（銅とアルミニウムの複合材料など）、設計の柔軟性の点で押出プロセスをはるかに上回り、より厳しい高出力放熱要件を満たすことができます。
