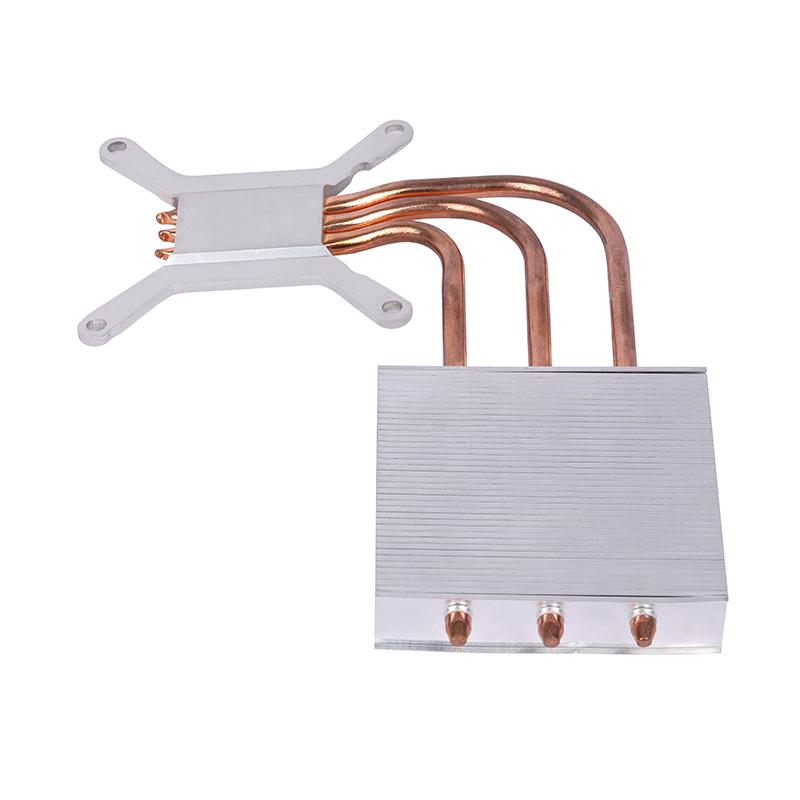

ラップトップ CPU 銅製ヒートパイプ ヒートシンク

ヒートパイプヒートシンクは、シールチューブ、吸引コア、蒸気チャネルで構成されています。吸引コアは密封されたチューブの壁に囲まれており、飽和揮発性液体が含浸されています。液体には、蒸留水、アンモニア、メタノール、またはアセトンを使用できます。アンモニア、メタノール、アセトンなどの液体が充填されたヒートパイプヒートシンクは、低温でも優れた放熱能力を発揮します。ヒートパイプヒートシンクが動作すると、蒸発部が熱源（パワー半導体素子など）から発生する熱を吸収し、芯内の液体が沸騰して蒸気になります。加熱された蒸気は、ヒート パイプ ヒートシンクの蒸発セクションから冷却セクションに移動し、そこで凝縮して液体になります。凝縮した液体は、壁上の吸引コアの毛細管現象によって蒸発セクションに戻り、上記の連続的な熱放散のサイクルプロセスを繰り返します。

他の従来の放熱モードと比較して、ヒートパイプヒートシンクには次の利点があります。

● ヒートパイプヒートシンクは熱応答速度が速く、その熱伝達能力は同じサイズと重量の銅管の1,000倍以上です。

●ヒートパイプヒートシンク   小型で軽量。

● 高い放熱効率により、自己冷却のための可変空冷など、電子機器の放熱設計を簡素化できます。

● ヒートパイプヒートシンクは外部電源を必要とせず、特別なメンテナンスなしで動作します。

● 良好な等温、熱バランスを持ち、蒸発セクションと冷却セクションの温度勾配が非常に小さく、ほぼ 0 とみなすことができます。

●   ヒートパイプヒートシンク   安全で信頼性の高い操作が可能で、環境を汚染しません。
