7000W IGBT冷却プロジェクト用の熱溶液

IGBTは、電力電子デバイスの「CPU」として一般的に知られているエネルギー変換および伝送のためのコアデバイスです。国内戦略的な新興産業として、それはレールトランジット、スマートグリッド、航空宇宙、電気自動車、そして新しいエネルギー機器で広く使用されています。

それ自身の電力損失のために、IGBTの温度が上がるでしょう。電力装置の暖房のための主な理由は2つあります.1つは電源装置がオンになっているときのオン状態の損失です。もう1つは、電源装置のターンオン時およびターンオフ中に発生するスイッチング損失です。 IGBTの消費電力は主にこれら2種類のものであるため、IGBTの熱を妥当に消費し、安全な操作がIGBTアプリケーションの重要な内容です。

伝統的な空冷熱放散は、高出力および高損失の環境、特に高精度産業におけるIGBTの放熱性でますます困難になっています。そして効率的で、清潔で、そして長寿命の水冷放熱がより多くのIGBTの放熱に適用されています。水冷は空冷よりも高価であり、維持が複雑になるという欠点があるが、長期的には水冷は依然として優れた解決策である。

水冷の原理は、熱流体を使用して合成水路内を循環させて熱を奪うことです。通常、ウォーターポンプ、水道管、冷たい頭、冷たい排気から構成されています。異なるIGBT放熱領域によると、カスタマイズされた特別な冷たいヘッドは、基本的にほとんどの製品の放熱をカバーすることができます。

優れた放熱溶液としては、水冷が全寿命で広く使用されている。水冷熱放散の普及により、熱の損失が大幅に減少し、それは様々なコストを効果的に節約することができます。

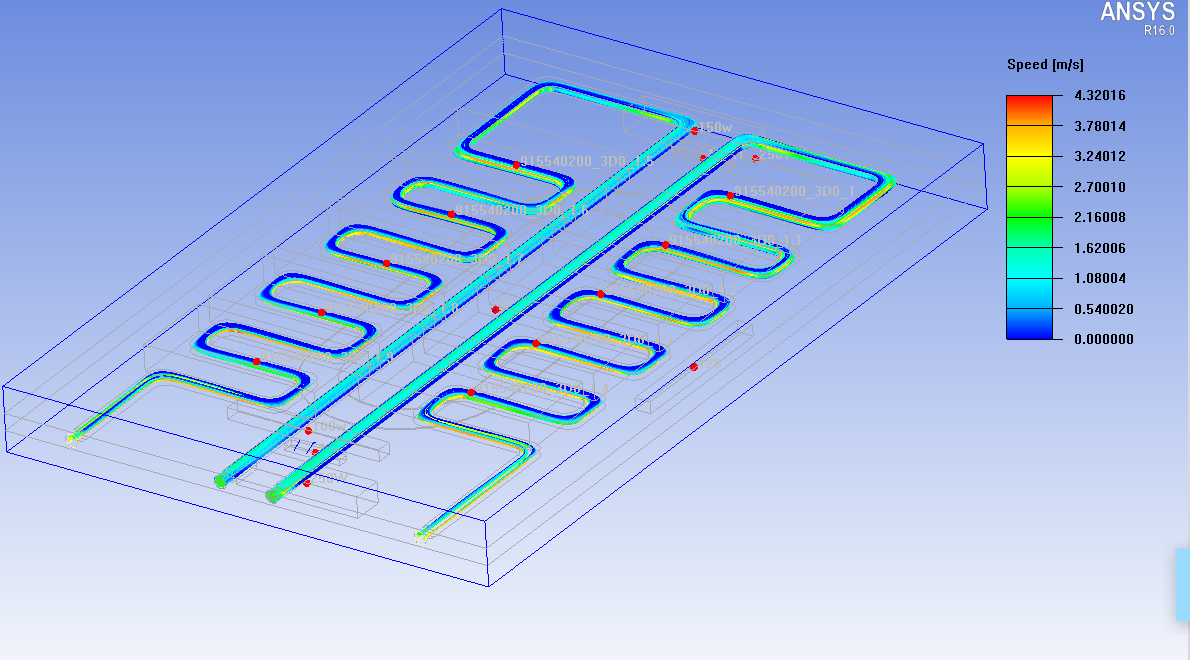

以下は7000W IGBT冷却プロジェクト用のWinシェア熱溶液です。

IGBT 550WX 10PCS = 5500W。

その他のPower = 1460W。

水の流れの速度：吸気温度25℃で15L /分。

ヒートシンク：AL6063またはAL1060およびFSWプロセス。

環境温度：35℃

the液体冷板表面最大温度は36℃以下です。
