今日の電子機器は、これまで以上に小さく、より速く、より強力です。しかし、この信じられないほどの進歩には、彼らが生成する熱を管理するという重要な課題があります。過度の熱は性能を低下させ、寿命を短くし、CPU、GPU、パワートランジスタなどの敏感な成分の壊滅的な故障にさえつながります。これは、ヒートシンクが不可欠になる場所です。金属の単純なブロックはいくらかの熱を伝達することができますが、ヒートシンクの大部分は、 'フィンと呼ばれる薄い突起の配列を備えています。' ヒートシンク は主に表面積を劇的に増加させ、それにより、対流のプロセスを介して周囲の空気への熱伝達の効率を最大化します。 これらのフィンがなければ、ヒートシンクの効果がはるかに低く、電子デバイスの過熱と不安定性につながります。
この記事では、ヒートシンクフィンの背後にある基本原則を探り、効果的な熱管理に不可欠な理由を説明します。熱伝達を強化し、さまざまなフィンの設計を調べ、効率に影響を与える要因について説明します。

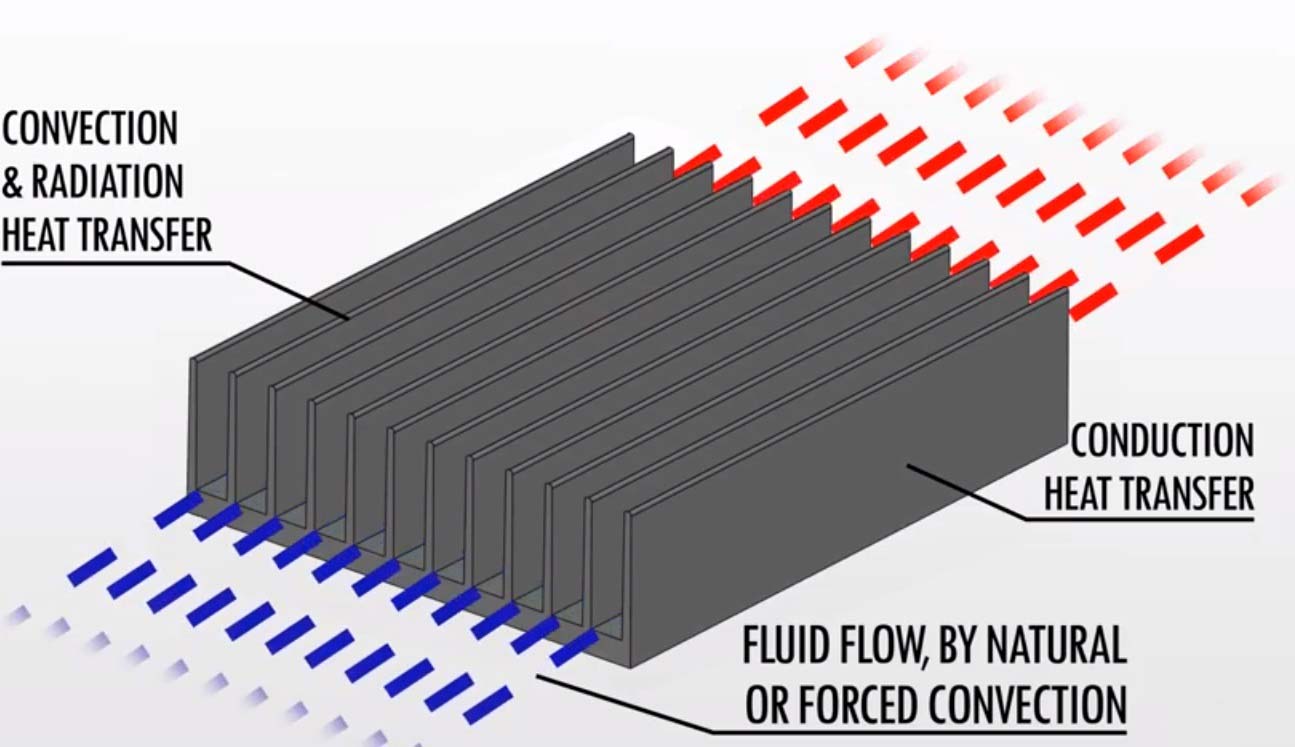

ヒートシンクフィンの主な目的はの表面積を大幅に増やすことです。 、冷却媒体、通常は空気にさらされている ヒートシンク この拡張された表面積は、熱をヒートシンクから周囲の環境に移動できる速度を高めるために重要です。フィンがなければ、ヒートシンクは平らな金属板にすぎず、熱を効率的に放散する能力を厳しく制限します。
熱は、熱い電子コンポーネントから、伝導によりヒートシンクのベースに移動します。熱がヒートシンクの材料に到達すると、周囲の空気に散逸する必要があります。これは主に対流によって達成され、そこでは熱が空気分子の動きによって運ばれます。表面積が大きくなると、より多くの空気分子が加熱された金属と接触し、熱エネルギーを吸収して動かします。
フィンは、ヒートシンクと冷却液（空気）の間の接触面積を最大化することにより、熱伝達を増加させ、それにより対流のプロセスを加速します。 対流とは、流体の動きによる熱の移動であり、その効率は、熱交換に利用可能な表面積と表面と流体の温度差に直接比例します。
フィンが対流を強化する方法は次のとおりです。
対流熱伝達のための表面積の増加： フィンの最も直接的な効果は、ヒートシンクの総表面積の大幅な増加です。同じベースフットプリントのフィン付きヒートシンクと平らなプレートを想像してください。フィンは、空気が流れるように多数の追加の表面を提供し、熱を固体金属から移動空気に伝達できる領域を劇的に掛けます。
気流の促進： 表面積を増やすだけが重要ですが、フィンの設計は、空気がそれらの周りをどのように流れるかを決定します。では 自然の対流（パッシブ冷却） 、フィンは、暖かく、密度の低い空気を促進するチャネルを作成し、涼しい空気を描き、空気を密にして交換し、連続した自然な気流を作り出します。では 強制対流（ファン付き） 、フィンは気流を導き、大量の空気が加熱された表面を効率的に通過するようにします。
境界層の破壊： 空気が表面上を流れると、境界層として知られる停滞またはゆっくりと動く空気の薄い層が表面に隣接しています。この境界層は、熱伝達を妨げる絶縁体として機能します。適切に設計されたフィン、特に複雑な形状または中断されたフィンは、この境界層を破壊し、乱流を促進する可能性があります。乱流は、より冷たい空気を連続的にフィン表面と直接接触させ、熱伝達係数を大幅に向上させます。
ヒートシンクは 、さまざまな気流条件、製造プロセス、熱性能要件に最適化されたさまざまなフィンタイプを利用しています。 FINジオメトリの選択は、特定のアプリケーションの効率的な熱散逸を達成するために重要です。
一般的なフィンタイプには次のものがあります。
プレートフィン（押し出しフィン）：
説明： ベースから伸びるまっすぐな平行フィン。単純な製造による最も一般的なタイプ。
機能： 気流がフィンに平行に向けられている強制対流に最適です。製造方法に適した表面積を提供します。
アプリケーション： 一般的なエレクトロニクス、直接ファンエアフローを備えたCPUクーラー。
ピンフィン：
説明： ベースから伸びる個々のピン（円筒形、正方形、楕円形）の配列。
機能： 全方向性空気流機能を提供し、気流の方向が明確に定義されていないか、乱流である場合に適切にします。コンパクトフットプリントに大きな表面積を提供します。
アプリケーション： コンパクトデバイス、組み込みシステム、特定の電力モジュール。
スキーフィン：
説明： 金属の固体ブロックからのスライスと曲げによって作成された非常に薄く、高密度フィン。
機能： 非常に高いフィン密度と大きな表面積を達成し、同じ材料の押し出しフィンと比較して優れた熱性能につながります。
アプリケーション： 高出力CPU/GPU、IGBT、コンパクト、高性能コンピューティング。
折り畳まれた/結合フィン：
説明： 個々のフィン（多くの場合、薄いシートメタルから刻印されている）は、ベースプレートに接着または折りたたまれています。
機能： 非常に背が高くて薄いフィンを可能にし、特定のベースの表面積を最大化します。異なる材料を組み合わせることができます（たとえば、銅ベースとアルミニウムフィン）。
アプリケーション： 高出力サーバー、通信機器、大幅な散逸が必要な大規模な産業用途。
ずらされた/オフセットフィン（波形フィン）：
説明： 中断、波状、またはルーバーセクションのプレートフィン。
機能： 意図的に境界層を破壊し、気流に乱流を誘発し、熱伝達係数を大幅に向上させます。
アプリケーション： コンパクトな熱交換器、熱伝達を最大化することが最重要である強制対流システム。
ヒートシンクフィンの寸法（高さ、厚さ、間隔など）は、表面積、気流抵抗、熱効率に影響を与えることにより、熱性能に批判的に影響します。 これらのパラメーターの最適化は、特定の冷却要件に合わせた複雑なバランスをとる行為です。
ひれの高さ： 高さのフィンは、熱伝達により多くの表面積を提供します。ただし、熱が長い距離を移動する必要があるため、フィン材料内の熱抵抗のため、過度に高いフィンは、その先端での効率が低下する可能性があります。また、ヒートシンクのボリュームと圧力低下を増やすこともできます。
フィンの厚さ： 厚いフィンは一般に、ベースからフィンチップまで熱をより良くし、フィンの効率を向上させます。ただし、厚いフィンは、特定のスペースに収まる可能性のあるフィンの数を減らし、全体的な表面積を減らし、重量を増加させる可能性があります。表面積を最大化しながら、十分な導電性経路を確保するためにバランスが必要です。
フィン間隔（ピッチ）： 隣接するフィン間の距離は、気流にとって重要です。
自然対流では、 自然の空気循環が容易になるため、一般的に広い間隔が優れています。密度の高い間隔が強すぎると、熱い空気が閉じ込められる 'Air Pockets 'を作成できます。
強制対流では、 密度の高い間隔はより多くの表面積を提供できますが、密度が高すぎると過度の圧力降下が発生し、ファンから全体的な気流が減少し、効果的な冷却につながる可能性があるか、より強力でノイジアなファンが必要になります。
フィン材料： フィンは主に対流を促進しますが、その材料（例えば、アルミニウムまたは銅）は、ベースからフィン表面全体への熱がどれほど効率的に伝達されるかを決定します。熱伝導率が高い材料は、フィン全体でより均一な温度分布を保証し、フィン全体の表面全体を効果的にします。
効果的な熱散逸には不可欠ですが、ヒートシンクにフィンが存在すると、主に気流のインピーダンス、製造の複雑さ、粉塵の蓄積の可能性に関連する特定の欠点が導入されます。 これらの要因は、設計段階で慎重に考慮する必要があります。
気流抵抗（圧力降下）： フィン、特に密に詰め込まれた経路によって作成された複雑な経路は、気流に対する抵抗を生み出します。この '圧力降下'は、ファンがヒートシンクを突き抜ける空気の量を減らすことができ、表面積の増加からの増加の一部を潜在的に無効にする可能性があります。高圧降下は、より強力な（そしてより大きな）ファンを必要とするかもしれません。
製造の複雑さとコスト： 複雑なフィンのジオメトリ（スキー、折り畳まれた、またはピンフィンなど）でヒートシンクを生産することは、単純な押出プレートフィンよりも複雑で費用がかかる場合があります。この追加の複雑さは、全体的な生産コストとリードタイムに影響を与えます。
ほこりの蓄積： フィン間の狭い水路と複雑な構造は、時間の経過とともにほこりや破片のtrapとして機能する可能性があります。ほこりの蓄積は気流を減らし、絶縁層として機能し、冷却性能をひどく分解します。定期的なクリーニングが必要になる場合があります。これは不便な場合があります。
重量と体積： フィンは表面積を増加させますが、ヒートシンクの全体的な重量と体積にも追加されます。
構造的な脆弱性： 非常に薄いまたは背の高いフィンは、熱的に効率的ですが、繊細で、取り扱いや設置中に曲げたり損傷したりする傾向があります。
ヒートシンクフィンに使用される材料は、ヒートシンクベースからフィンを介してヒントまでの熱伝導の効率を決定し、それによって熱放散の全体的な有効性に影響を与えるため、非常に重要です。 フィン全体が熱伝達に効果的に参加するようにするには、高い熱伝導率が最も重要です。
熱伝導率： 懸念の主な特性は熱伝導率（k）です。熱伝導率が高い材料は、ヒートシンクベースによって吸収された熱が、フィンの長さと幅に沿って迅速に行われることを保証します。材料の導電率が低い場合、熱はフィンチップに効率的に広がり、熱を放散するのに効果が低くなり、「フィン効率の低下」として知られる現象につながる。
一般的な資料：
アルミニウム： 熱伝導率の優れたバランス（約205 w/m・k）、軽量、低コスト、製造の容易さのために最も一般的です（特に押し出し）。汎用のヒートシンクに広く使用されています。
銅： アルミニウムと比較して優れた熱伝導率（約386 w/m・k）を提供します。これにより、非常に濃縮された熱源からの熱伝達を最大化することが、フットプリントが小さい場合でも重要である高性能アプリケーションに銅が理想的になります。ただし、銅はアルミニウムよりも重く、高価です。
その他の考慮事項： 熱伝導率に加えて、密度、比熱容量、腐食抵抗、製造可能性などの要因も、材料の選択に役割を果たします。たとえば、一部のニッチアプリケーションでは、放射性熱伝達を強化するためにより高い放射率の材料が選択される場合がありますが、対流はフィンしたヒートシンクの支配的なモードのままです。
ヒートシンク にフィンが存在することは、 単なる設計美学ではなく、効率的な熱管理の基本的な工学の原則です。 ヒートシンクには、主に対流熱伝達に利用可能な表面積を指数関数的に増加させるためにフィンがあり、それにより、電子成分から周囲の環境に熱を放散する速度を最大化します。 これにより、敏感なエレクトロニクスは安全な温度範囲内で動作し、寿命と最適なパフォーマンスを確保できます。
FINの設計には、気流インピーダンス、製造の複雑さ、および材料特性の慎重な考慮が含まれますが、FINジオメトリとヒートシンク製造技術の継続的な革新は、不可欠な役割を強調しています。エレクトロニクスが電力と小型化の境界を押し続けているため、最適化されたフィン付きヒートシンクは、信頼性の高い熱ソリューションの礎石であり続けます。
Winshare Thermal では、さまざまな冷却ニーズに最適化された複雑なFINジオメトリを含む高性能ヒートシンクの設計と製造の最前線にいます。熱工学、高度なシミュレーションツール、多様な製造機能の専門知識により、最も厳しい熱課題を満たすオーダーメイドのソリューションを提供することができます。 Winshare Thermalは、標準的なフィン付きヒートシンク、複雑なEVACデザイン、または蒸気チャンバーやヒートパイプなどの特殊なソリューションを必要とするかどうかにかかわらず、革新的で効率的で信頼性の高い熱管理製品を提供します。
