従来の冷却システムは、高性能デバイスに失敗していますか？処理能力が増加し、デバイスが薄くなるにつれて、従来の冷却方法は、熱需要の増加に対応するのに苦労しています。蒸気室冷却は、今日で最も厳しいアプリケーションのための熱管理ソリューションを変換することを約束する革新的な熱散逸技術として浮上しています。
この包括的なガイドでは、実世界のアプリケーションと選択基準まで、その作業原則と利点から、蒸気チャンバーの冷却について知る必要があるすべてを探ります。高性能エレクトロニクスを設計している場合でも、デバイスを涼しく保つテクノロジーに興味がある場合でも、この決定的なガイドは、この次世代冷却ソリューションに関する貴重な洞察を提供します。
蒸気チャンバー冷却は、 位相変化冷却原理を利用して、重要な成分から熱を効率的に伝達します。それをマイクロチップのエアコンと考えてください。蒸発と凝縮を活用して、固体材料だけよりもはるかに効果的に熱を動かす。
熱吸収→気化→凝縮→戻り流
熱吸収：蒸気チャンバーのベースは、デバイスから熱を吸収します（CPU、GPUなど）
気化：吸収された熱は、水が蒸気に沸騰する方法と同様に、チャンバー内の作動流体（通常は水）を蒸発させます。
凝縮：蒸気はチャンバーの涼しい領域に移動し、熱を放出し、宇宙船の熱制御システムが熱を管理する方法と同様に、液体に凝縮します。
戻り流：凝縮された液体は、毛細血管作用を介して芯の構造を介して熱源に戻り、連続冷却を可能にします。
この閉ループシステムは、チャンバー表面全体に近接温度を維持する非常に効率的な熱伝達メカニズムを作成します。これは、従来の固体金属熱拡散器では不可能です。
蒸気チャンバーの冷却と 液体冷却の両方が 位相変更の原理を利用しますが、実装が大きく異なります。蒸気チャンバーは、ポンプやメンテナンスを必要としない自己完結型のシールされたシステムですが、液体冷却システムにはアクティブポンプメカニズムと定期的なメンテナンスが必要です。ほとんどの消費者デバイスでは、蒸気チャンバーは、パフォーマンス、信頼性、利便性の最高のバランスを提供します。
蒸気チャンバーの冷却が他の冷却技術とどのように比較されるかを理解することは、その利点を説明するのに役立ちます。

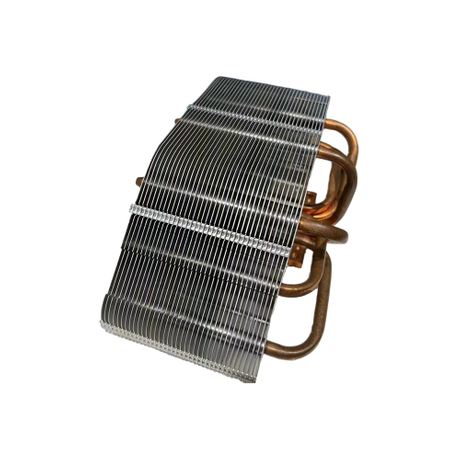

重要な違いは方向性にあります。ヒートパイプは距離を越えて一方向に熱を移動するのに優れていますが、蒸気室は平面に熱を広げるのに優れており、限られたスペースの大きな表面積のある冷却成分に最適です。
蒸気チャンバー冷却は、熱管理ソリューションとしていくつかの重要な利点を提供します。
優れた熱の広がり：表面全体に熱を均等に分配し、成分を損傷する可能性のあるホットスポットを排除します。
超薄型プロファイル：厚さが0.3mmという低い蒸気チャンバーでは、スペースがプレミアムにある超薄いデバイスで効果的な冷却を可能にします。
パッシブ操作：可動部品がないことは、ゼロノイズ、消費電力、並外れた信頼性を意味します。
等温性能：冷却面全体でほぼ均一な温度を維持します。
柔軟な実装：複雑なデバイスのジオメトリに対応するために、さまざまな形状で製造できます。
これらの利点により、スペースが限られているが熱需要が高い用途では、蒸気チャンバーの冷却が特に価値があります。
大手メーカーは、高性能ゲーミングラップトップの強い熱負荷を管理するために、蒸気チャンバー冷却を受け入れています。
Asus Rog Zephyrus：CPUとGPUの両方をカバーするカスタム蒸気チャンバー設計を使用して、厚さ20mm未満のシャーシで持続的な性能を可能にします。
Razer Blade：従来のヒートパイプ溶液を置き換えた銅蒸気チャンバーを実装し、温度を最大15°Cの負荷で低下させます。
MSI GE76 RAIDER：蒸気室技術と従来のヒートパイプを組み合わせて、ハイブリッド冷却ソリューションを使用します。
5G機器の高出力密度は、重要な熱課題を生み出します。
ベースステーション：高度な蒸気チャンバーの設計は、パワーアンプと信号処理ユニットによって生成される集中熱の管理に役立ちます。
ネットワーク機器：蒸気チャンバーは、ファンが非現実的または信頼性が最も重要である環境でパッシブ冷却を可能にします。
スマートフォンがより強力になるにつれて、パフォーマンスを維持するために蒸気チャンバーの冷却が不可欠になっています。
Samsung Galaxy S22 Ultra：蒸気チャンバー冷却システムが組み込まれており、集中的なゲームやビデオ録画中に性能を維持しています。
Xiaomi Black Shark 5 Pro：ゲームパフォーマンスのために特別に設計されたサンドイッチスタイルの蒸気チャンバーデザインが特徴です。
蒸気チャンバー冷却ソリューションを評価するときは、これらの5つの重要な要因を考慮してください。
> 400W/MK導電率の銅合金チャンバー：チャンバー材料は、熱性能に大きな影響を与えます。銅合金は優れた熱伝導率を提供し、高性能用途に最適です。
コンパクトデバイスの厚さ<0.6mm：スマートフォンやスリムラップトップなどの超薄型デバイスの場合、適切な熱処理能力を保証しながら、厚さを最小限の蒸気チャンバーを選択します。
表面積のカバレッジ：蒸気チャンバーは、熱発生コンポーネント全体と最適な熱拡散のために10〜15％のマージンを理想的に覆う必要があります。
高品質の芯構造：内部意図の構造により、流体の戻り効率が決定されます。焼結粉末金属芯は最高のパフォーマンスを提供しますが、より高いコストで提供されます。メッシュウィックは、パフォーマンスとエコノミーのバランスを整えます。
動作温度互換性：特に極端な環境で動作するデバイスの場合、蒸気室の動作温度範囲がアプリケーション要件と一致するようにします。
タイムライン：1990年代（ラボプロトタイプ）→2010年代（サーバーアプリケーション）→2016（ゲームラップトップ）→2023（スマートフォンの採用）
このテクノロジーは大幅に進化しており、拡大する範囲の家電に適した、より薄く、より効率的な設計を可能にしています。宇宙船の熱制御システムと同様に、蒸気チャンバーは特殊な用途から主流の冷却ソリューションに移行しています。
蒸気室冷却は、 熱散逸技術の大幅な進歩を表しており、コンパクトなフォームファクターで優れた性能を提供します。デバイスがより強力で薄くなり続けるにつれて、蒸気チャンバー冷却は、信頼できる効率的な熱管理ソリューションを確保する上でますます重要な役割を果たします。
ゲームのラップトップからスマートフォンや5Gインフラストラクチャまで、このテクノロジーは、そうでなければ熱的に不可能になるデバイスの開発を可能にしています。材料科学と製造プロセスの継続的な開発は、今後数年間でさらに効率性と蒸気室冷却の幅広い採用を約束します。
蒸気チャンバー冷却の原則、アプリケーション、および選択基準を理解することにより、設計者と消費者は次世代の電子デバイスで熱管理について情報に基づいた決定を下すことができます。
蒸気室冷却と液体冷却はさまざまな目的に役立ちます。蒸気チャンバーは、スペースが制限され、メンテナンスのない操作が不可欠なコンパクトなデバイスで優れています。それらは2次元で優れた熱拡散を提供しますが、熱を伝達できる距離が制限されています。液体冷却システムは、物理的に分離されたが、ポンプ、ラジエーター、定期的なメンテナンスが必要な、より高い熱負荷と冷却成分を処理できます。ほとんどの消費者デバイスでは、蒸気チャンバーは、パフォーマンス、信頼性、利便性の最高のバランスを提供します。
はい、蒸気チャンバーがますます高性能スマートフォンに実装されています。彼らの超薄いプロファイル（0.3mmという低い）は、最新のスマートフォンのスペース制約に最適です。 Samsung、Xiaomi、OnePlusなどのメーカーは、ゲームやビデオ録画などの集中的なタスク中に熱速度を防ぐために、フラッグシップデバイスに蒸気チャンバー冷却を既に組み込んでいます。
蒸気チャンバー冷却の最も利益を得るデバイスには次のものがあります。
高出力CPUとGPUを備えたゲームラップトップ
スペースが非常に限られている超薄いプレミアムラップトップ
ハイエンドのスマートフォン、特にゲーム指向のモデル
集中熱源を備えた5Gネットワーキング機器
コンパクトなゲームコンソールとハンドヘルドゲームPC
ノイズを最小限に抑える必要がある高性能コンピューティングアプリケーション
