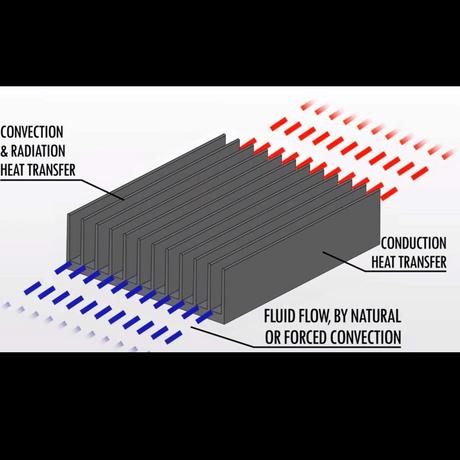

より小さく、より速く、より強力な電子デバイスを容赦なく追求するために、エンジニアは増え続ける課題に直面しています。これらのコンポーネントが生成する激しい熱を管理します。フィン付きのヒートシンクや基本的な空気対流への単純な伝導など、従来の冷却方法は、濃縮された高密度の熱源に対処するときに不足することがよくあります。これは場所です。 、位相変更冷却技術が 介入し、動きへの潜在熱伝達の顕著な効率を活用し、熱をはるかに効果的に広める
最も一般的で強力な位相変化デバイスの2つは、 ヒートパイプ と 蒸気チャンバーです。どちらも同じ基本原則を採用していますが、それらは明確な目的のために設計されており、さまざまなアプリケーションで優れています。この記事では、各テクノロジーがどのように機能し、独自の強みを比較し、高性能の熱課題に最適なソリューションを選択する際にあなたを導きます。
ヒート パイプ は非常に効率的な熱伝達装置であり、高温と寒い端の間に非常に小さな温度差で大量の熱を動かすことができます。それは本質的に熱の超伝導体であり、銅のような固体金属の熱伝導率をはるかに上回っています。
ヒートパイプは、通常は銅またはアルミニウムで作られた密閉されたチューブで、少量の作業液（水、メタノール、アンモニアなど）と芯の構造が含まれています。パイプの内側は真空下にあり、作業液が比較的低い温度で蒸発することができます。
蒸発： ヒートパイプの一方の端（ 蒸発器 セクション）が成分によって加熱されると、芯構造内の作業流体が蒸気に変わり、 成分からかなりの量の 潜熱を吸収します。
蒸気輸送： 蒸気は、今ではわずかに高い圧力で、パイプの中空のコアを通り、よりクーラー端まで急速に移動します（ コンデンサー セクション）。
凝縮： コンデンサーセクションでは、蒸気が潜在熱を液体に戻すと潜熱を放出します。この熱は、フィンスタックや液体コールドプレートなどの冷却メカニズムに移します。
液体戻り：凝縮された液体は、芯の構造を介して 毛細血管作用 を介して熱い蒸発器セクションに引き戻され 、連続サイクルが完了します。

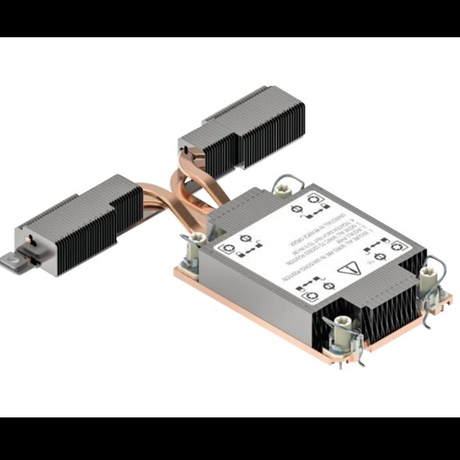

熱パイプはで有名です 、優れた線形熱輸送機能 。彼らは、濃縮源から比較的長い距離にわたって熱を効率的に動かすことができ、熱いチップからリモートフィンスタックへの熱をルーティングするのに最適です。
ヒートパイプは、次のように広く使用されています。
ラップトップ： 熱をCPU/GPUからファンとともに小さなラジエーターに移動させる。
デスクトップCPUクーラー： CPUベースから大きなフィンアレイに熱を伝達します。
サーバー冷却： 高密度ラックのプロセッサから熱を配線します。
LED照明： 高出力LEDアレイから熱を放散します。
産業用電子機器： さまざまな電力コンポーネントの冷却。
蒸気 チャンバーは、 ヒートパイプと同じ基本的な位相変化原理で動作しますが、異なる目的のために設計されています： 優れた2次元熱拡散。円筒形のチューブの代わりに、蒸気チャンバーは、薄い金属板に似た平らで密閉された真空チャンバーです。
ヒートパイプのように、蒸気室には少量の作業液と内部芯構造が含まれています。ただし、通常、芯の構造は、境界だけでなく、チャンバーの内面全体を覆っています。
蒸発： 局所的な熱源（たとえば、CPUダイ）が蒸気室の表面の1つのセクションを加熱すると、その下の作動液が急速に沸騰して蒸気に変わり、潜熱を吸収します。
蒸気の広がり： 蒸気が主に線形経路に沿って移動するヒートパイプとは異なり、蒸気室では、蒸気が急速に膨張し、内部空洞全体に広がり、利用可能なボリュームを埋めます。これにより、熱はチャンバーの内面全体にすぐに分散できます。
凝縮： 蒸気は、チャンバーの内面の冷たい加熱されていないセクションの上で液体に戻って凝縮し、潜熱を放出します。これにより、蒸気室の表面全体が等温（均一な温度）になります。
液体の戻り： 凝縮された液体は、芯の構造の毛細血管作用により、熱い蒸発ゾーンに引き戻されます。
蒸気室は、 濃縮熱源をより大きな均一なヒートシンクベースに変換することに優れています。 彼らは効果的に小さな領域から高熱流束を取り、それをはるかに大きな表面に広げ、ソースでの熱抵抗を大幅に減らし、その後の従来の冷却（FINスタックなど）がはるかに効率的になります。
蒸気チャンバーはますます重要です：
ハイエンドCPU/GPU： 特に、スペースが制限されているが熱流束が極端な薄いゲームラップトップ、ウルトラブック、コンパクトサーバーで。
スマートフォン： 強力なモバイルプロセッサから熱を放散します。
LEDプロジェクター/照明： 密なLEDアレイから熱を広げます。
その他のコンパクトな高熱流束デバイス： 小さなホットスポットをより大きな領域に迅速に分散する必要があります。
両方のテクノロジーは熱伝達能力にとって顕著ですが、それらの基本的な違いを理解することは、適切なアプリケーションの鍵です。
基本的な違い： 熱パイプを 熱のスーパーハイウェイと 考え、ある時点から別のポイントに効率的に輸送します。、 一方、蒸気室は非常に効率的な熱ディフューザーまたはスプレッダーでありホットスポットを獲得し、表面全体を均一に暖かくし、空冷フィンスタックのはるかに大きく効果的なベースとして機能します。
熱パイプと蒸気室の選択、または組み合わせさえ、特定の熱課題に完全に依存します。
中程度の熱流束： 熱源が過度に濃縮されない場合。
距離を越えた熱伝達： CPUまたはGPUからラップトップまたはデスクトップクーラーのリモートフィンスタックまたはラジエーターに熱を移動するのに最適です。
費用に敏感なアプリケーション： 一般的に、より経済的なソリューション。
柔軟なルーティング： 他のコンポーネントの周りの熱伝達経路を蛇行する必要がある場合。
小さな領域からの非常に高い熱流束： 小さなが信じられないほど熱いコンポーネントがある場合（たとえば、スマートフォンの高出力チップや密なGPUダイ）。
急速な熱拡散の必要性： より大きな領域に均一に熱を迅速に分配し、フィンスタックの効率的なベースを作成します。
スペースに制約のある薄いデバイス： それらのフラットフォームファクターにより、スリムなデザインへの統合に最適です。
プレミアムパフォーマンスが必要です： 熱パフォーマンスを最大化することが最重要です。
多くの高性能アプリケーションでは、 ハイブリッド熱溶液 でヒートパイプと蒸気チャンバーが 一緒に使用されます。一般的なセットアップには以下が含まれます。
ホットコンポーネント（CPUやGPUなど）に直接蒸気チャンバーが直接蒸気室で、激しい局所的な熱をその大きな表面に効率的に広げ ます 。
その後、この現在の等温蒸気チャンバー ベース から遠いフィンスタックまで伸び、最終的な散逸のために広がりの熱を効果的に輸送します。
この組み合わせは、両方の技術の強度を活用しています。蒸気チャンバーは初期の高熱フラックスの広がりを処理し、熱パイプは最終冷却メカニズムにその熱を効率的に輸送します。
熱パイプと蒸気チャンバーの両方は、現代の電子機器に熱管理に革命をもたらした不可欠で非常に効率的な位相変化技術です。彼らは、潜熱の顕著な力を利用して、温度勾配を最小限に抑えて熱エネルギーを移動および拡散します。
ヒートパイプはが、 距離にわたって 線形熱輸送で優れています 蒸気室は平面上の表面に濃縮熱を急速に広げる能力に輝きます。 'Best 'の選択、または実際に最適な組み合わせは、特定の熱設計の課題の慎重な分析にかかっています。熱源のサイズとパワー、利用可能な量、コスト制約、および望ましいレベルの熱性能です。エレクトロニクスがより多くのパワーを縮小し、要求し続けるにつれて、これらの強力な冷却ツール間の革新と相乗効果は成長するだけです。
