超薄いヒートパイプ構造

実際の用途では、超薄いヒートパイプヒートパイプヒートシンク通常、2.0mm未満の厚さの平らなヒートパイプとして定義されています。超薄いヒートパイプは非常に薄く、電子部品の表面に直接熱を放散する可能性があるため、スマートフォン、ノートブックコンピュータ、およびスマートウォッチなどのモバイルまたは携帯用電子機器で広く使用されています。超薄いヒートパイプの厚さは、それぞれ1~2mm、0.8~1.2mmであり、熱伝達能力は20W以上である。スマートフォンやスマートな時計の場合、超薄いヒートパイプの厚さは0.4~0.6mmの間、5Wより大きい熱伝達容量は4つの主要な構造形態の超薄いヒートパイプがあります：平らなヒートパイプ、均一な温度プレート、フラットマイクロヒートパイプおよび超薄いループヒートパイプ.

平らなヒートパイプ

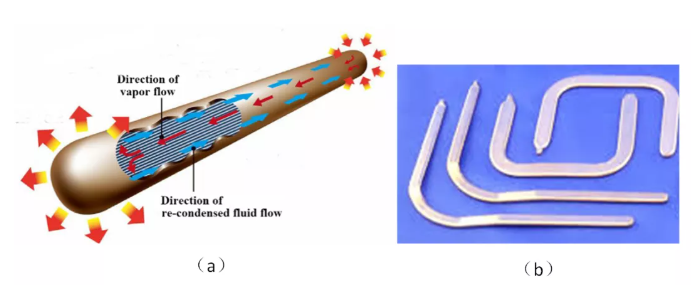

平坦化されたヒートパイプは、伝統的な円筒形ヒートパイプを直接平坦化することによって製造され、その構造および作動原理は図1に示すように、伝統的なヒートパイプと同様である。軸方向には、平らなヒートパイプは一般に蒸発するものからなる。一部、断熱部および凝縮部の順番である。平坦化されたヒートパイプは柔軟な製造工程を有し、長い平らな構造はそれが複数の熱源および長距離熱伝達を達成することを可能にするが、小さい表面積および単一の形状の欠点もある。平らなヒートパイプは、主にスマートフォンやタブレットコンピュータなどの小型のモバイル機器に使用されています。

均質な温度プレート

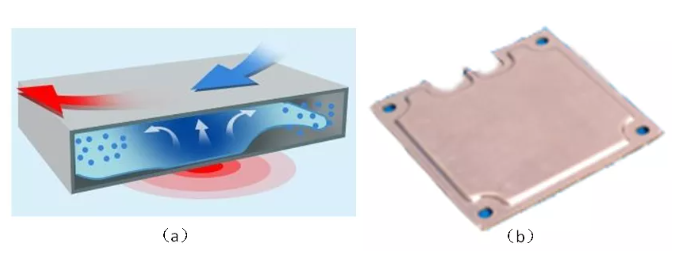

均質化板は、板状構造を有する密閉容器である。容器の内壁は芯構造で覆われている。蒸発器および凝縮器は、密閉容器の両側に配置されている。インナーウィックは、ヒートパイプの伝熱性能を向上させるための鍵である。製造された毛細管力は、液体還流のための電力を供給し、作動流体の循環を促進し、そして気液変換の熱効率を改善する。なお、均一温度板は、軽量、柔軟構造、強熱伝導率などの利点、特にその大きな集光領域を有しており、均一な温度板は局所熱流束を有する電子機器の放熱に広く用いられている。 。

フラットマイクロヒートパイプ

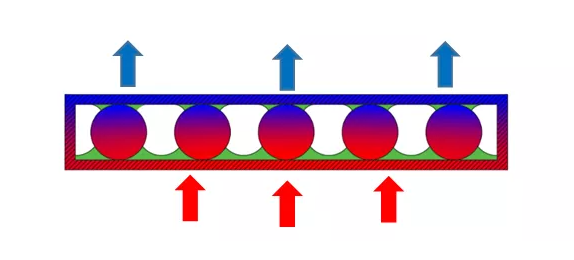

平板型ヒートパイプは、均一な温度板と類似しており、蒸発器、液体芯、凝縮器からなり、全体が薄いシート状になる。均一な温度板との差はヒートパイプです。蒸発器と凝縮器は芯の両側に位置し、芯と密着している。したがって、均一な温度板の高温均一性および高い熱伝達能力を継承しながら、平板の厚さは大幅に減少する。したがって、主に熱流束密度の高い電子機器の放熱に主に使用されている。

超薄いループヒートパイプ

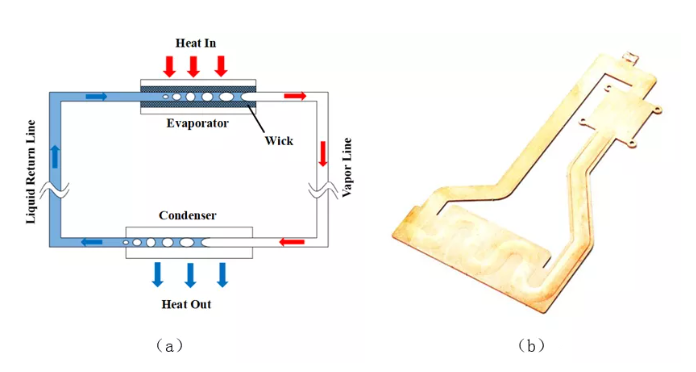

超薄いループヒートパイプの組成と動作原理は、伝統的なループヒートパイプと似ています。古典的なループヒートパイプは、蒸発器、補償室、蒸気流路、凝縮器、および液体リターンチャネルで構成されており、全体としてリング構造を有する。液体吸収コア構造は蒸発器および補償チャンバ内に位置し、残りのループ素子は滑らかな壁管からなる。滑らかな壁管は、作動流体逆流蒸発器の流動抵抗を低減することができ、それは超薄型ループヒートパイプを長距離熱伝達に特に適したものにする。超薄いループヒートパイプは独立した蒸発器および凝縮器を有しているので、同調効果を排除することができるだけでなく、より多くの熱を伝達することができる。したがって、モバイル機器の放熱に加えて、超薄型ループヒートパイプを電力電池の熱制御に使用することができる。
