ヒートパイプヒートシンク 5000Wの はんだ付けプロセス、Winshare サーマルロイ。
5000W IGBT 冷却プロジェクトの熱ソリューション。
設計要件
ケース 2: IGBT x 9 個 = 5022W;
ケース 4: IGBT x 9 個 = 5040W;
ファン:700m3/H、吸気温度50℃時
ヒートシンク: ヒートパイプ付きスカイブドフィンヒートシンク
環境温度：50℃
ヒートシンク表面の最高温度は95℃以下です
Ansys16.0の設計モデル

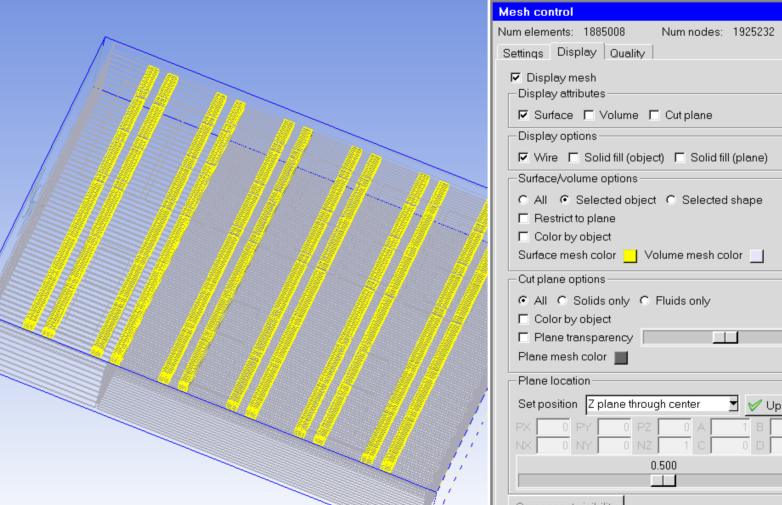

メッシュ化ノード数

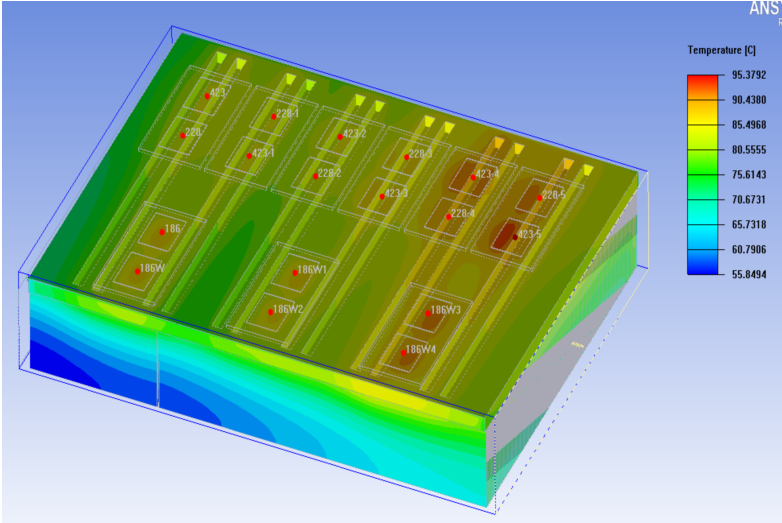

ヒートシンクの温度分布

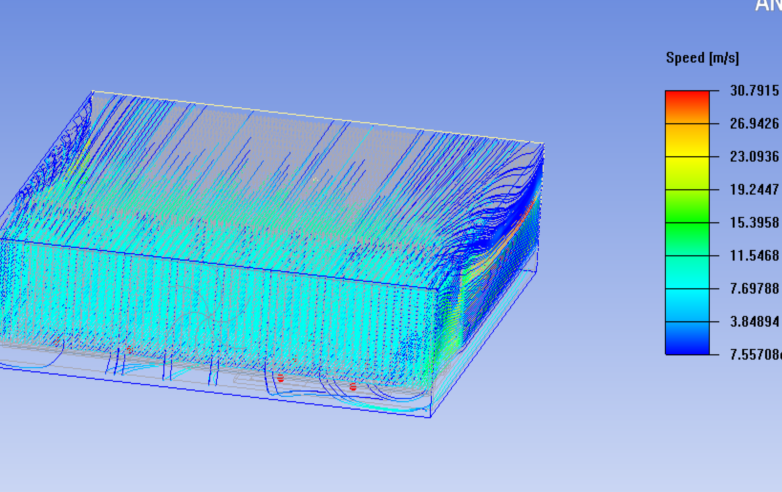

ファン回転速度

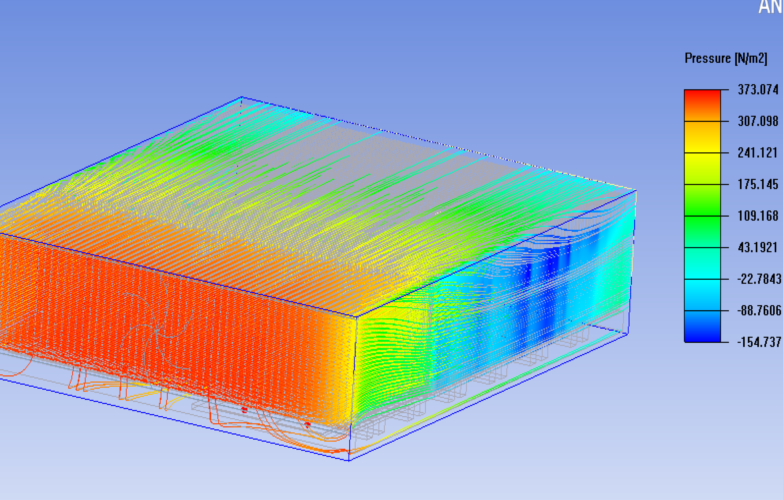

ファン圧力
結果：
単純なモデル手法を使用したため、結果は実際のモジュールとは異なります。
ケース2のヒートシンク表面温度は95.37℃
ケース4のヒートシンク表面温度は95.32℃

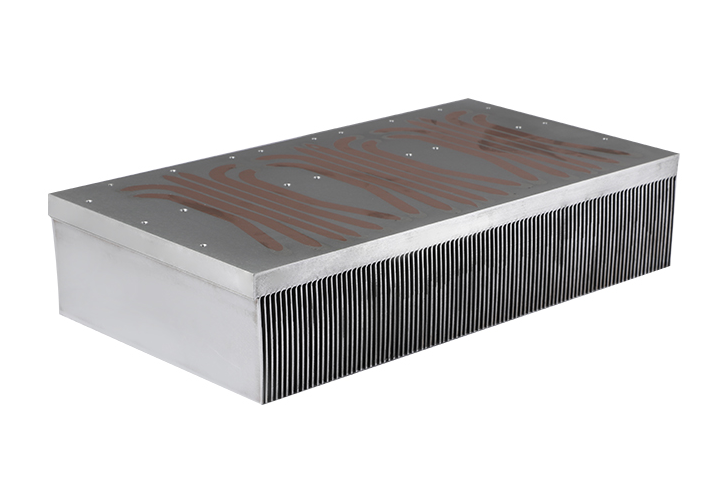

サンプルの作成:
