今日のますますコンパクトで強力な電子機器では、Heatは静かな敵です。ポケットの中のスマートフォンからクラウドに電力を供給するサーバーまで、すべての電子コンポーネントが動作するときに熱を生成します。効果的に管理されていない場合、この熱はパフォーマンスの低下、不安定性、早期故障、さらには永久的な損害にさえつながる可能性があります。これは場所です 、熱界面材料（TIMS）が介入する 。これは、熱を消散させ、テクノロジーを最適に実行するために熱心に働いている名も良いヒーローです。
微視的レベルでは、CPUの上部やヒートシンクの基部のような一見滑らかな表面でさえ、完全に平らではありません。彼らは顕微鏡的な谷とピークを持っています。これらの2つの表面がまとめられると、その面積のほんの一部だけが実際に物理的に接触します。残りの小さな隙間は空気で満たされており、これは非常に貧弱な熱の導体です。この閉じ込められた空気は、成分からの熱の流れを劇的に妨げる重要な熱バリアを作り出します。
この障壁は、 熱接触抵抗として定量化されています。熱界面材料は、この抵抗を排除または大幅に削減するように特別に設計されています。それらは、これらの微視的な空気の隙間を埋めることでこれを達成し、熱を生成する成分から冷却溶液（ヒートシンクやコールドプレートなど）に流れるための連続的で非常に伝導的な経路を作成します。
材料の 熱伝導率 （w/mkで測定）についてよく耳にします。これは、材料が熱を測定することを示しています。TIMS、 熱インピーダンス （°C.cm²/wまたは°C・in⊃2;/wで測定）は、多くの場合、より実用的で指標です。熱インピーダンスは、材料のバルク導電率だけでなく、結合ラインの厚さとそれが形成する界面の品質を考慮します。材料のバルク熱伝導率が絶対的に最も高くない場合でも、優れた表面湿潤を伴うより薄く、より均一な結合ラインは、熱インピーダンスが低下します。 TIMSは、これらの空気の隙間を最小限に抑え、直接接触を最大化し、熱への効率的なパスを提供することで機能します。
サーマルマネジメント業界は、それぞれに独自の特性、利点、短所、理想的なアプリケーションを備えたさまざまなTIMタイプを提供しています。最適なパフォーマンスと信頼性には、適切なものを選択することが重要です。
説明： これらは、熱導電性フィラー粒子（例えば、酸化亜鉛、窒化アルミニウム、銀、窒化ホウ素）を搭載したシリコンまたは合成オイルベースで構成される粘性のない非硬化ペーストです。
重要な特性： 熱伝導率が高い、優れた湿潤特性、非常に薄い結合ラインを可能にします。彼らは柔らかくて柔軟なままです。
長所： 一般に、顕微鏡的ボイドを効率的に埋める能力により、優れた熱性能を提供します。高性能アプリケーションの費用対効果。薄いギャップを簡単に申請できます。
短所： 適用するのは面倒です。 'Pump-Out '（フィラーからのオイルの分離）または長期にわたって乾燥し、性能の低下につながります。永続的ではなく、コンポーネントが削除されている場合は再適用が必要です。
典型的なアプリケーション： CPU、GPU、高性能コンピューティング、および最大の熱伝達が重要であり、将来の再適用が実行可能な家電製品。

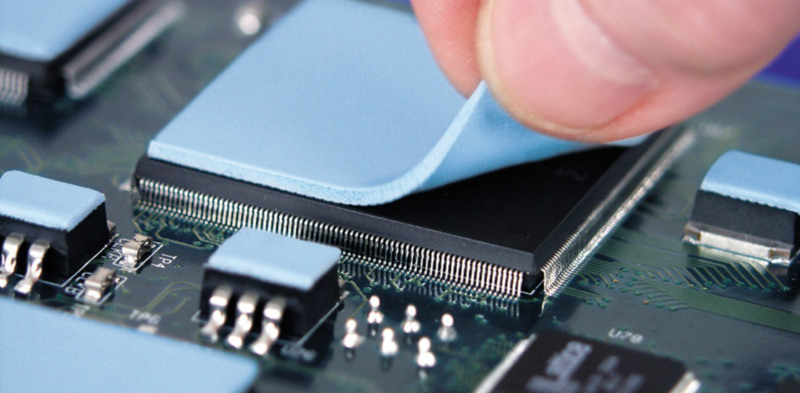

説明： 通常、熱導電性充填剤を埋め込んだシリコンまたはアクリルポリマーから作られた、事前に形成された固体でありながら柔らかいシート。それらはさまざまな厚さと硬度があります。
主な特性： 扱いやすく、凹状の表面に適合し、電気的に絶縁された品種で利用できます。
長所： 清潔で簡単に適用できます。グリースが苦労する可能性のあるより大きくて不均一なギャップを埋めるのに最適です。電気分離を提供します。自動化が容易なため、大量の製造に適しています。
短所： 一般に、ハイエンドグリースと比較して熱伝導率が低い。パフォーマンスは、適切な圧縮に大きく依存する可能性があります。結合ラインが厚くなると、熱抵抗が高くなる可能性があります。
典型的なアプリケーション： メモリモジュール（RAM）、電圧レギュレータモジュール（VRMS）、チップセット、SSD、および電気的分離を必要とする状況、または大幅な表面の不規則性に対応する状況。
説明： これらは、グリースとパッドの間のギャップを埋める、より柔らかく、不可解な素材です。それらは通常、軽く架橋または高度なチキソトロピックであり、伝統的なグリースと同じくらいポンプアウトする傾向がなくても良い流れを提供します。
重要な特性： グリースのように流れるが、安定性が向上します。低弾性、優れた適合性。多くの場合、非治療または軽く硬化します。
長所： 複雑な幾何学に対する良好な適合性。グリースよりも乱雑ではありません。まともな熱パフォーマンスを提供します。多くの場合、実行可能です。
短所： グリースよりもユニットあたりの高価になる可能性があります。熱性能は、最高のグリースと一致しない場合があります。まだ長期的な和解の影響を受けやすい。
典型的なアプリケーション： 自動車電子機器、産業制御、長期的な安定性と適合性が重要な電力モジュール。
説明： これらの材料は室温で固体ですが、特定の設計された動作温度（通常は50°Cから70°Cの間）で溶けます。溶けると、それらは低粘度の液体に変換され、界面の表面を効果的に濡らします。
重要な特性： 特定の融点、位相変化時の優れた湿潤、融解後の一貫した結合ラインの厚さ。
長所： 堅実な形でのクリーンハンドリング。溶けたら優れた湿潤と最小の結合ラインの厚さを達成し、優れた性能につながります。一度アクティブになると、非常に信頼性が高く、パフォーマンスが一貫しています。
短所： パフォーマンスは、融点に到達するインターフェイスに依存します。一般的にグリースよりも高いコスト。多くの場合、単一使用のために設計されています。
典型的なアプリケーション： 大量の製造、ヒートシンクに関する事前に適用されたソリューション、高性能コンピューティング、および多くのユニットで一貫したパフォーマンスが重要なアプリケーションが重要です。
説明： 熱伝導率とコンポーネント間の永続的な機械的結合の両方を提供する材料（多くの場合、エポキシまたはシリコーン）。
重要な特性： 強力で永続的な絆を作成します。さまざまな硬化時間と強みで利用できます。
長所： 機械的ファスナー（ネジ、クランプ）の必要性を排除します。構造的完全性と振動減衰を提供します。優れた長期安定性。
短所： 永続的な債券は、リワークまたはコンポーネントの交換を困難または不可能にします。通常、ハイエンドグリースやPCMと比較して熱性能が低くなります。治療時間が必要です。
典型的なアプリケーション：チップに 小さな ヒートシンクを取り付けたり 、結合センサーを接続したり、永久的な熱および機械的接続が望ましいコンポーネントを固定します。
説明： 室温で液体である金属（最も一般的にはガリウムベース）の合金。
主な特性： 非常に高い熱伝導率、非金属のTIMよりも大幅に高くなっています。
長所： 比類のない熱パフォーマンスは、表面間の可能な限り低い熱抵抗につながります。
短所： 導電性があり、こぼれた場合に重大な短絡リスクをもたらします。特定の金属（特にアルミニウム）に対して腐食性があります。きれいに適用するのが難しい。高い;流れによる垂直表面には適していません。
典型的なアプリケーション： 極端な高性能コンピューティング（たとえば、愛好家CPU/GPUオーバークロック）、あらゆる程度の冷却が重要な高度に専門化された産業用または科学的アプリケーション、およびニッケルメッキまたは銅のコールドプレートを含むコンポーネント。
説明： これらはティムテクノロジーの最先端を表し、グラファイト/グラフェンシートや焼結金属ティムなどの高度な材料科学を活用しています。
重要な特性： 多くの場合、優れた熱伝導率、非常に薄いプロファイル、ユニークな特性（グラファイトシートの異方性伝導）を特徴としています。焼結金属ティムは、信じられないほど薄くて堅牢なインターフェイスを提供します。
長所： 非常に高い性能、優れた信頼性は、特定の熱経路に合わせて調整できます。
短所： 多くの場合、所有権が高く、より高いコストがあり、専門的な申請プロセスが必要になります。
典型的なアプリケーション： ハイエンドのコンシューマーエレクトロニクス、高度なパワーエレクトロニクス、および熱管理の境界を押し広げる専門化された産業または航空宇宙アプリケーション。
最適なTIMを選択することは、万能の決定ではありません。いくつかの要因を慎重に評価する必要があります。
熱性能要件： 最大許容成分温度はいくらですか？どのくらいの電力（熱）を消散する必要がありますか？ターゲットの熱抵抗/インピーダンス値は何ですか？
結合ラインの厚さと表面の平坦度： コンポーネントとヒートシンクの間のギャップは重要です。グリースとPCMは、薄くて平らなギャップに最適ですが、パッドとジェルはより大きなまたはより不規則なギャップを埋めるのに優れています。
電気断熱材のニーズ： 電気伝導率は許容されますか、それともコンポーネントとクーラーの間の電気分離が必要ですか？液体金属は導電性ですが、ほとんどのパッドと多くのグリース/ゲルは電気的に絶縁されています。
アプリケーション方法と製造プロセス： TIMは手動で適用されますか、それとも自動分配を介して適用されますか？大量の生産ですか、それともカスタムビルドですか？これは、フォームファクター（グリース、パッド、ジェル）と必要なアプリケーションツールに影響を与えます。
動作環境と信頼性： デバイスが経験する温度範囲は何ですか？振動や湿度はありますか？ティムは、乾燥したり、汲み上げたり、劣化したりせずに確実に機能する必要がありますか？
コスト： パフォーマンスは最重要ですが、特に大量の製品では、費用対効果（材料コストとアプリケーションコスト）が役割を果たします。
再作用性： 後でコンポーネントを削除および交換することは可能ですか、それとも必要ですか？接着剤は永久的な結合を提供しますが、グリースとジェルは簡単に作り直すことができます。
材料の互換性： 腐食や分解を防ぐために、TIMがコンポーネントパッケージ、ヒートシンク材料、およびその他の周囲の材料と化学的に互換性があることを確認してください。
最高のティムでさえ、正しく適用されなければパフォーマンスが低下する可能性があります。重要なプラクティスには次のものがあります。
表面洗浄： 適切な溶媒（イソプロピルアルコールなど）を使用して、接触を最大化するための適切な溶媒を使用して、両方の交尾表面がほこり、油、および古いティム残留物を完全にきれいにしていることを確認してください。
正しいアプリケーション手法： 選択したTIMタイプのメーカーの特定の指示に従ってください。グリースの場合、薄い均一な層（多くの場合、CPUの単一のドットまたはライン）が最適です。パッドの場合は、均一な配置と十分な圧縮を確認してください。
最適な取り付け圧力： 多くのティム、特にパッドといくつかのグリース/PCMの場合、ヒートシンクからの正しい取り付け圧力を達成することは、結合ラインの厚さを最小限に抑え、適切な濡れを確保するために重要です。
熱界面材料は、効果的な熱管理の基礎です。それらは、効率的な熱伝達を可能にする重要なリンクであり、過度の熱の損傷効果から電子部品を保護します。電子デバイスが低電力密度を低下させ、要求し続けるにつれて、TIMの革新と重要性は成長するだけです。 'Best ' Timは常にアプリケーション依存であり、熱性能、信頼性、製造可能性、コストのバランスをとる慎重に選択された要素です。
