ヒートパイプはどのように機能するのでしょうか?

今日のテクノロジー主導の世界では、熱を効果的に管理することは、電子機器や再生可能エネルギー システムのパフォーマンスと寿命にとって非常に重要です。 では Winshare Thermal、熱管理において業界が直面している課題を理解しており、革新的なソリューションを提供することに尽力しています。当社の兵器庫の中で最も効果的なツールの 1 つは、熱を効率的に伝達することに優れた受動的な熱管理デバイスであるヒート パイプです。この記事では、熱管理の課題をヒート パイプがどのように解決できるかを理解するために、ヒート パイプの仕組み、その用途、利点、設計上の考慮事項について説明します。

ヒートパイプとは何ですか?

ヒート パイプは、最小限の温度差で熱をある場所から別の場所に移動させるように設計された高度な熱伝達デバイスです。これは、熱を輸送するために相変化を起こす作動流体を含む密閉された真空エンクロージャで構成されています。ヒートパイプの主なコンポーネントは次のとおりです。

・ 蒸発器：作動流体が熱を吸収して蒸発する部分。

· 凝縮器: 蒸気が熱を放出し、凝縮して液体に戻る領域。

・ ウィック構造：凝縮器から蒸発器への液体の戻りを容易にする毛細管構造。

この独自の設計により、ヒート パイプは高い熱伝導率を達成できるため、さまざまな用途に不可欠なものとなっています。

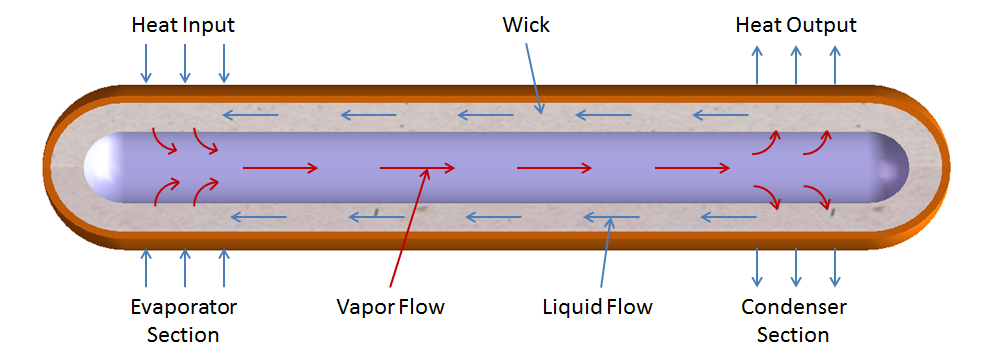

ヒートパイプの動作原理

相変化機構

ヒートパイプの効率は、相変化を利用する能力にあります。蒸発器セクションに熱が加えられると、作動流体が蒸発し、その過程で大量のエネルギー (潜熱) を吸収します。この蒸気は次に凝縮器セクションに移動し、そこでエネルギーを放出して凝縮して液体に戻ります。この連続サイクルにより、温度損失を最小限に抑えながら、長距離にわたる効率的な熱伝達が可能になります。

毛細管現象

毛細管現象は、液体が蒸発器に確実に戻るのに重要な役割を果たします。ヒートパイプ内の芯構造は、毛細管力によって凝縮した液体を引き戻す小さなチャネルのネットワークを作成します。このメカニズムは、特に方向が変化する可能性のあるアプリケーションにおいて、連続動作を維持するために非常に重要です。

ヒートパイプの種類

ヒートパイプには、特定の用途に合わせたさまざまな構成があります。

· 標準ヒート パイプ: 一般的に銅またはアルミニウムで作られており、電子機器の冷却に広く使用されています。

· 可変コンダクタンス ヒート パイプ: 温度差に基づいて熱抵抗を調整するため、熱負荷が変動するアプリケーションに最適です。

· ループ ヒート パイプ: より複雑な設計を特徴とするこれらは、高出力アプリケーションに適しており、微小重力環境でも効果的に動作できます。

· フラット ヒート パイプとベイパー チャンバー: フラット ヒート パイプはコンパクトなスペース向けに設計されていますが、ベイパー チャンバーはより大きな表面全体に均一な冷却を提供します。

パフォーマンス指標

アプリケーション用のヒート パイプを選択する際には、パフォーマンス メトリクスを理解することが不可欠です。

· 熱伝導率：ヒートパイプは、銅やアルミニウムなどの従来の材料よりも数倍高い熱伝導率を達成できます。

· 最大電力保持能力 (Qmax) : 直径、方向、芯の構造などの要素が Qmax に影響します。適切な設計を選択すると、最適なパフォーマンスが保証されます。

· 動作温度範囲: 作動流体が異なれば、安全な動作限界も異なります。効果的な熱管理には、これらの制約を理解することが重要です。

設計上の考慮事項

ヒート パイプを設計または選択するときは、いくつかの要素を考慮する必要があります。

芯構造のバリエーション

芯の構造はパフォーマンスに大きく影響します。オプションには次のものが含まれます。

· 焼結芯: 優れた毛細管作用を提供しますが、製造コストが高くなる可能性があります。

· スクリーンウィックス: 低コストで優れたパフォーマンスを提供しますが、高出力レベルでは効率が低下する可能性があります。

· 溝付き芯: 大容量用途に最適ですが、精密な製造が必要です。

方向効果

ヒートパイプはさまざまな向きで効率的に動作できます。ただし、そのパフォーマンスは重力の影響によって異なる場合があります。方向が動作にどのような影響を与えるかを理解することは、航空宇宙やポータブル電子機器などのアプリケーションにとって非常に重要です。

材料の互換性

性能を損なう可能性のある化学反応を防ぐには、エンベロープと作動流体の両方に適合する材料を選択することが重要です。 Winshare Thermal では、信頼性と寿命を確保するために材料の選択を優先しています。

ヒートパイプの応用例

ヒートパイプは、さまざまな業界で幅広く使用されています。

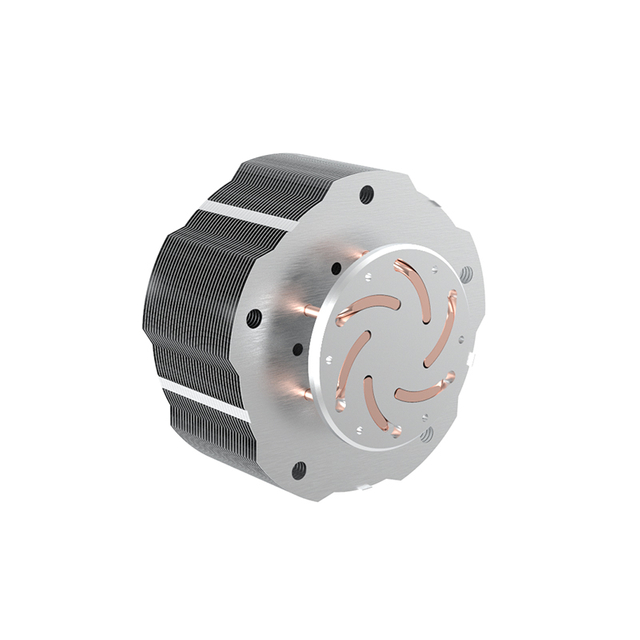

· 電子機器の冷却: CPU や GPU などの最新の電子機器では、過剰な熱を効率的に放散するためにヒート パイプが不可欠です。コンパクトな設計により、高い熱性能を維持しながら狭いスペースにもシームレスに収まります。

· 再生可能エネルギー システム: ヒート パイプは、太陽熱収集器から蓄熱ユニットまたは変換システムに熱を効率的に伝達することにより、太陽熱収集器およびエネルギー貯蔵システムにおいて重要な役割を果たします。

· 航空宇宙用途: 無重力状態により従来の冷却方法が機能しない可能性がある航空宇宙技術では、ループ ヒート パイプにより衛星および宇宙船コンポーネントの効率的な熱管理が保証されます。

ヒートパイプ技術の利点

ヒートパイプには多くの利点があります。

· 高効率: 従来の冷却ソリューションと比較して、優れた熱伝導率を実現します。

· 軽量設計: コンパクトなため、スペースと重量が重要な要素となる用途に最適です。

· 信頼性: ヒート パイプには可動部品がないため、メンテナンスが最小限で済み、動作寿命が長くなります。

課題と限界

それらの利点にもかかわらず、ヒート パイプ技術には次のような課題があります。

· 動作温度の制約: 各作動流体には特定の温度制限があります。これらを超えると故障につながる可能性があります。

· 設計の複雑さ: カスタム アプリケーションでは、製造の複雑さとコストが増加する複雑な設計が必要になる場合があります。

結論

ヒート パイプは、さまざまな業界にわたる現代の熱管理の課題に対する革新的なソリューションです。動作原理、タイプ、パフォーマンス指標、設計上の考慮事項を理解することで、企業はこのテクノロジーを活用して効率と信頼性を向上させることができます。 では Winshare Thermal、お客様のニーズに合わせた高品質の熱管理ソリューションを提供することに専念しています。当社の革新的な製品の範囲を検討し、お客様のアプリケーションで最適な熱パフォーマンスを達成するお手伝いをいたします。
