進化し続けるエレクトロニクスの世界では、熱の管理は重大な課題です。コンポーネントがより強力でコンパクトになるにつれて、従来の空冷ソリューションは、最適な動作温度を維持するのに苦労することがよくあります。これには革新的な熱管理アプローチが必要であり、そのような高度なソリューションを得るトラクションの1つは、 拡張エアボリューム空冷（EVAC）ヒートシンク. EVACヒートシンク は、空気の流れを最適化し、熱質量を増加させることにより、空冷システムの熱散逸能力を大幅に強化し、液体の冷却が不コストになるかどうかの高性能電子のための重要なテクノロジーになるように設計されています。
この記事では、ヒートシンクが何であるか、どのように機能するか、従来のデザインに対する利点、主要なアプリケーション、およびこの技術が将来どこに向かっているかを掘り下げます。

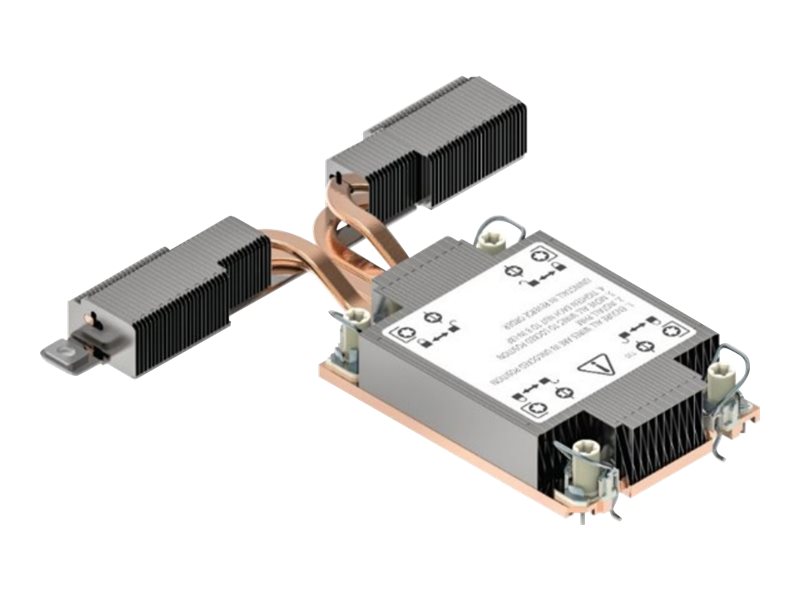

拡張エアボリューム空冷ヒートシンクの略であるEVACヒートシンクは、拡張されたボリュームと特殊な内部構造を使用して、高出力の電子コンポーネントから熱を効率的に放散するように設計された高度な熱管理ソリューションです。 この技術は、標準的な空気ごとのソリューションの機能を超える最新のマイクロプロセッサ、パワーエレクトロニクス、および高密度コンポーネントの熱需要に対処することを目的とした、空気冷却における重要な進化を表しています。散逸と内部気流の最適化に専念するボリュームを拡大することにより、Evac Heat Sinkは冷却性能の向上を実現します。
Evac Heat Sinkテクノロジーは、より大きな熱質量と最適化された内部設計を統合して、伝導と対流の両方によるより効果的な熱伝達を促進することにより機能します。 電子成分からの熱は、最初に伝導を介してヒートシンクのベースに吸収され、次にその拡張された表面積に分布します。
コアの原理には、ヒートシンクの拡張表面と相互作用できる空気の量を増やし、この大きな空気容積内に乱流を誘導することが含まれます。これは、次のことを通じて達成されます。
熱質量と表面積の増加： evacヒートシンクは、従来のヒートシンクと比較してより大きな物理ボリュームによって特徴付けられます。この体積の増加により、熱質量が大きくなり、ヒートシンクがより多くの熱を吸収して保存することができます。このより大きなボリューム内で、戦略的に設計されたフィン、チャネル、および空気ダクトは、対流熱伝達のために露出した表面積を大幅に増加させます。
最適化された気流と乱流： Evac Heat Sinksの重要な革新は、気流を管理するための内部チャネルとFIN構造の慎重な設計です。 Evac Designには、単純な平行フィンの代わりに、乱流気流を促進する機能が組み込まれていることがよくあります。乱流は、フィン表面の近くに形成される空気の停滞境界層を破壊し、冷たい空気がヒートシンクと連続的に相互作用することにより、熱伝達係数を促進します。
結合対流メカニズム： Evac Heat Sinkは、主に自然対流と強制対流の両方の原則に基づいて動作します。拡張された表面積とより大きな体積は、暖かい空気が上昇する自然対流による受動的な熱散逸に役立ちます。統合されたファン（強制対流）と組み合わせると、慎重に設計された内部経路により、高速気流を効率的に除去し、高TDP（熱デザインパワー）コンポーネントの冷却性能を最大化します。
Evac Heat Sinksは、冷却効率の大幅な向上、騒音レベルの低下、多くの場合、高出力アプリケーションの優れたコストパフォーマンス比など、従来の空冷方法よりも魅力的な利点を提供します。 これらの利点により、熱管理の課題を要求するための好ましい選択肢になります。
冷却効率の向上： Evac Heat Sinksの主な利点は、熱散逸能力が大幅に改善されたことです。表面積を増やし、乱流気流を促進することにより、彼らはより低い動作温度で電子部品を維持することができ、特に重い負荷の下で、拡張成分の寿命と最適化された性能に直接つながります。
騒音レベルの低下： 冷却能力が高いにもかかわらず、EVACヒートシンクはより静かなシステム動作に寄与する可能性があります。それらの効率的な設計は、従来のソリューションと比較して、冷却要件をより低いファン速度で満たすことが多いことを意味します。より低いファン速度は、音響ノイズの減少に直接変換されます。これは、音に敏感なアプリケーションにとって重要です。
費用対効果の高い高性能： 基本的な押出ヒートシンクよりも初期コストが高い可能性がありますが、EVACデザインは、高出力アプリケーションに優れたコストパフォーマンス比を提供できます。最適化された冷却性能は、多くの場合、より高価な補足冷却コンポーネントまたは複雑な 液体冷却 セットアップの必要性を削減または排除するため、大幅な熱管理を必要とする消費者と産業用アプリケーションの両方にとって魅力的なソリューションになります。
コンパクトデザイン（パフォーマンスと比較して）： Evacヒートシンクには '拡張ボリュームがありますが、利用可能なスペースを効率的に使用することで、比較的制約された環境内で高い冷却能力を提供することがよくあります。これにより、スペースまたは重量の制約により、よりかさばり、最適化されていないエアクーラー、または複雑な液体システムが排除される、より実行可能な高性能空冷オプションになります。
汎用性： EVACヒートシンクは非常にカスタマイズ可能です。それらの設計は、さまざまな電子デバイスの特定の冷却要件を満たすように調整することができ、さまざまな熱および空間的制約を備えた多様なアプリケーションに統合できる多用途のソリューションになります。
EVACヒートシンクは、通常、電子コンポーネントが大幅な熱を生成し、標準のヒートシンクの機能を超えて堅牢な空冷ソリューションを必要とする環境で適用され、高性能および高解放性アプリケーションに不可欠です。 それらは一般にさまざまな業界で見られます。
主要なアプリケーション領域には次のものがあります。
高性能コンピューティング（HPC）およびサーバー： データセンターとサーバーファームの最新のCPUとGPUは、非常に高い熱設計パワー（TDP）を生成します。 EVACヒートシンクは、スペースが制限されている1Uまたは2Uサーバーシャーシでしばしば採用されていますが、ハイワット数プロセッサ用の効率的な空気冷却が不可欠です。例には、特定のサーバープラットフォーム用のIntel LGA4677 1U Evac Heatsinksが含まれます。
ゲームPCとワークステーション： ゲームコンピューターやプロフェッショナルワークステーションの愛好家グレードのCPUとGPUは、かなりの熱を生み出します。 EVACのような設計により、これらのシステムは、 液体冷却に頼らずに、厳しい負荷の下で高いクロック速度と安定性を維持することができます。
パワーエレクトロニクス： インバーター、整流器、モータードライブなどのデバイスは、高い流と電圧のためにかなりの熱を生成します。 Evac Heat Sinksは、過熱を防ぎ、産業機械、再生可能エネルギーシステム、および電気自動車管理におけるこれらの重要なコンポーネントの安定した動作を確保するための信頼性の高い熱経路を提供します。
LED照明： 特に商業照明または産業用照明で、高出力LEDアレイは、LEDのパフォーマンスと寿命を分解できるかなりの熱を生成します。 EVACソリューションは、この熱を効率的に放散し、寿命を延ばし、照明器具の効率を維持するのに役立ちます。
自動車電子機器： 電気自動車および高度なドライバーアシスタンスシステム（ADA）のコンポーネントは、しばしば高温環境で動作します。 Evac Heat Sinksは、車両のパフォーマンスと安全性に不可欠な、パワーエレクトロニクスおよび制御ユニットの信頼できる熱管理を保証します。
Evac Heat Sinkは、従来の空冷ソリューションとより高度な液体冷却の間のパフォーマンスギャップを効果的に橋渡しし、パフォーマンス、コスト、複雑さの魅力的なバランスを提供します。 それらは、熱負荷を要求するための堅牢な空冷の代替品を提供します。
比較概要：
Evac vs.従来のエアクーラー： Evac Heat Sinksは、大幅なアップグレードを表しています。それらは、フットプリントを劇的に増加させたり、まったく異なる冷却パラダイムへのシフトを必要とすることなく、高出力コンポーネントのはるかに大きな熱散逸機能を提供します。それらは、利用可能な空気量を使用し、効果的な熱伝達を促進するのにより効率的です。
EVAC vs.液体冷却： 液体冷却は 通常 、極端なTDPSの究極の熱散逸を提供しますが、より高いコスト、より大きな複雑さ、潜在的な故障ポイント（漏れ、ポンプの問題）が伴います。 EVACヒートシンクは、これらの複雑さなしに多くの高出力アプリケーションを処理できる堅牢な空冷の代替品として配置され、幅広い要求の厳しいシナリオに対してより費用対効果が高く、よりシンプルなソリューションを提供します。
Evac Heat Sinksの将来の見通しは、電子部品の電力密度の容赦ない増加と、効率的で信頼性が高く、費用対効果の高い熱ソリューションに対する継続的な需要によって推進されています。 テクノロジーが進歩し続けるにつれて、EVACの設計は、空気ベースの熱管理の基礎になる準備ができています。
Evac Heat Sinkの未来に影響を与える主要な傾向は次のとおりです。
FINジオメトリの継続的な最適化： 研究開発は、さらに複雑で効果的なフィンデザインに焦点を合わせ続けます。これには、マイクロフィン構造の革新、ずらしたパターン、さらには3Dプリントされた形状が含まれ、表面積と乱流を最大化しながら圧力低下を最小限に抑えます。計算流体ダイナミクス（CFD）シミュレーションは、これらの最適化においてますます重要な役割を果たします。
先進材料との統合： 主にアルミニウムと銅と将来のEVAC設計には、熱伝導率または表面放射率が向上した新しい材料またはコーティングが組み込まれている場合があります。これには、熱伝達能力をさらに改善する複合材料または表面処理が含まれる場合があります。
スマート冷却システム： Evac Heat Sinksは、インテリジェント冷却システムにますます統合されます。 AIおよび機械学習アルゴリズムは、リアルタイムの熱データとワークロードパターンを分析して、ファンの速度と気流を動的に調整し、効率を最適化し、ノイズの低減、コンポーネントの寿命を延ばします。
モジュール式およびスケーラブルな設計： ハードウェアアーキテクチャがより多様になるにつれて、Evacヒートシンクは、個々のコンポーネントからサーバーラック全体まで、さまざまなフォームファクターと電力要件に簡単に適応できるモジュール式でスケーラブルな設計に進化する可能性があります。
持続可能性の焦点： 将来のEVAC開発は、環境への影響をより低く伴うエネルギー効率と製造可能性を強調し、より環境に優しいコンピューティングに向けた幅広い業界の動向に合わせて強調するでしょう。
本質的に、EVACヒートシンクは単なる一時的なソリューションではなく、空気冷却の境界を押し広げることを目的とした継続的に進化する技術であり、最も強力な電子デバイスでさえ確実に効率的に動作できるようにします。
拡張エアボリューム空冷（EVAC）ヒートシンクは、空気ベースの熱管理の大幅な進歩を表しています。ボリュームを戦略的に増やし、フィンジオメトリを最適化し、乱流気流を促進することにより、 Evac Heat Sinkは、 従来のエアクーラーと複雑な液体冷却システムの間の性能ギャップを効果的に橋渡しします。 これらは、高密度の熱を最新の電子部品から放散するための貴重なソリューションであり、冷却効率の向上、騒音の減少、および説得力のあるコストパフォーマンス比を提供します。電子デバイスがより小さなフットプリントでより多くの電力を要求し続けるにつれて、EVACテクノロジーはサーマルエンジニアの兵器庫で重要なツールであり、幅広いアプリケーションで最適なパフォーマンスと信頼性を確保します。
Winshare Thermal では、主要な高出力冷却ソリューションに専念しており、当社の専門知識はEvac Heat Sinksなどの高度な空冷技術に直接拡張されています。現代の電子機器のパフォーマンス、スペース、コストの重要なバランスを理解しています。優れたサーマルデザインチーム、高度なシミュレーション機能、幅広い製造技術を活用して、最適化されたEVACデザインを含むカスタマイズされたヒートシンクソリューションの開発を専門として、高性能製品の最も要求の厳しい熱課題を満たしています。
