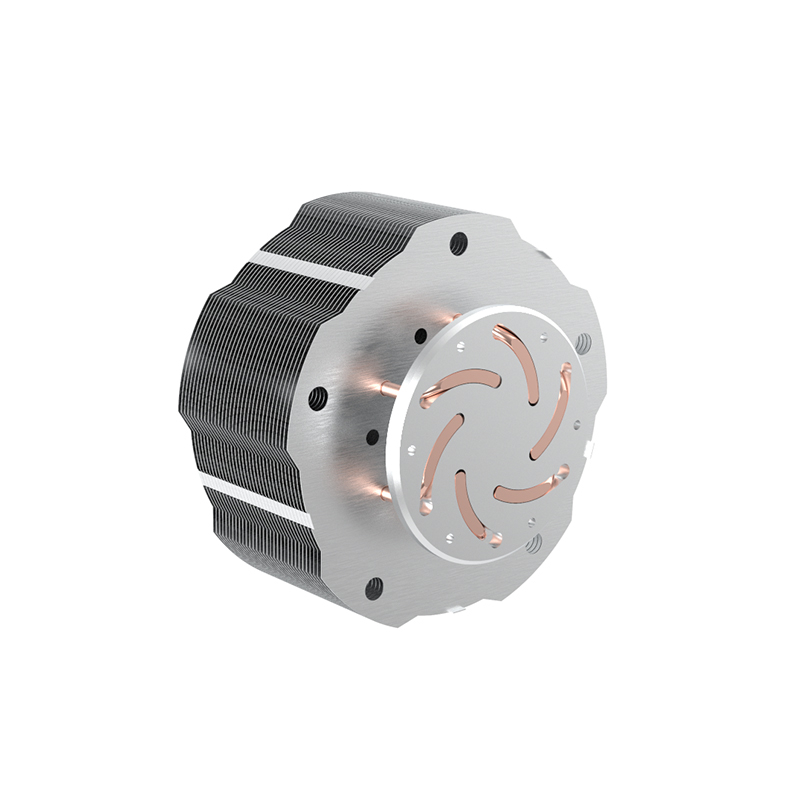

ヒートパイプヒートシンク

ヒートパイプヒートシンクは、シーリングチューブ、吸引コア、および蒸気チャネルで構成されています。吸引コアは、密封管の壁に囲まれ、飽和揮発性液体を含浸させる。液体は、蒸留水、アンモニア、メタノールまたはアセトンであり得る。アンモニア、メタノールおよびアセトンなどの液体で満たされたヒートパイプヒートシンクは、低温で良好な放熱性能を有する。ヒートパイプヒートシンクが走行すると、その蒸発部は熱源（電力半導体装置など）によって発生した熱を吸収し、その芯に液体を沸騰させる。加熱された蒸気は、ヒートパイプヒートシンクの蒸発部からその冷却部まで移動し、そこで液体に凝縮する。次いで、凝縮液は、壁上の吸引コアの毛細管作用を通して蒸発部に戻されて、連続的な熱放散の上記のサイクルプロセスを繰り返す。

他の伝統的な放熱モードと比較して、ヒートパイプヒートシンクには以下の利点があります。

●ヒートパイプヒートシンクは高速熱応答速度を持ち、その熱伝達能力は同じサイズと重量の銅管の1,000倍以上です。

●ヒートパイプヒートシンクの小型と軽量。

●高い放熱効率は、自己冷却のための可変空冷などの電子機器の放熱設計を簡素化することができます。

●ヒートパイプヒートシンク外部電源を必要とせず、特別なメンテナンスなしで作業する。

●良好な等温、熱収支、温度勾配の蒸発部と冷却部は非常に小さいですが、ほぼ0と見なすことができます。

●ヒートパイプヒートシンクは安全で信頼できる操作で、環境を汚染しません。
