I. はじめに: EV バッテリーの熱管理におけるコールド プレートの重要な役割
温度管理がEVバッテリーの性能と寿命にとって重要な理由
最適な動作温度 (通常 15 ～ 45 °C) は、バッテリー容量、充電速度、サイクル寿命、安全性に直接影響します。過度の熱は SEI 層の成長と電解質の分解を加速し、一方、低温は内部抵抗を増加させ、利用可能な容量を減少させます。
コールド プレート: EV バッテリー冷却システムの心臓部
コールドプレートは、バッテリーセルまたはモジュールと直接接触して配置される液冷熱交換器です。熱を吸収して冷却回路に伝達するため、急速充電や極端な周囲条件下でも正確な熱制御が可能になります。
製造上の課題: 高性能で信頼性の高いコールド プレートの作成
最新の EV コールド プレートは、漏れゼロ、最大の熱伝達、軽量設計、耐振動性、複雑な内部流路、および大量生産のためのコスト効率の高い拡張性を実現する必要があります。
II.コールドプレート製造のための摩擦撹拌溶接 (FSW) について理解する
摩擦撹拌溶接(FSW)とは何ですか?
FSW は、非消耗品の回転ツールを使用して摩擦熱を発生させ、材料を塑性変形させ、母材を溶かすことなく完全性の高い溶接を行うソリッドステート接合プロセスです。
EVバッテリーのコールドプレート製造におけるFSWの利点
気孔のない優れた接合強度 • 非常に低い歪み • フィラーメタル不要 • 優れた漏れ防止性能 • ヒュームを最小限に抑えた環境に優しいプロセス。
FSW の欠点と制限
より硬い合金での工具の摩耗 • 高い初期設備コスト • 直線または単純な 3D パスに限定される • 非常に複雑な多層設計ではスループットが低下。
Ⅲ．コールドプレート製造のための真空ろう付けの探求

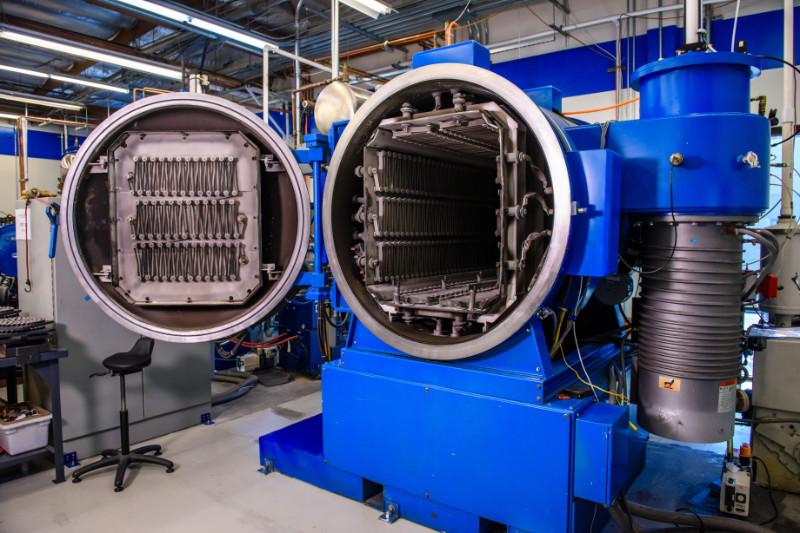

真空ろう付けとは何ですか?
真空ろう付けでは、毛細管現象によって流れる低融点フィラー金属を使用して真空炉内でコンポーネントを加熱することでコンポーネントを接合し、フラックスや酸化のないきれいな接合部を生成します。
EVバッテリーのコールドプレート製造における真空ろう付けの利点
複雑な内部タービュレーターと多層構造に対する比類のない設計の自由度 • アセンブリ全体を 1 サイクルでろう付け • 優れた耐食性 • 気密性、漏れ防止シール。
真空ろう付けの欠点と制限
炉コストとエネルギー消費量が高い • フィラーの配置が不完全な場合、ボイドが発生するリスク • FSW よりも熱歪みが大きい • 厳しい接合ギャップ公差が必要。
IV. FSW と真空ろう付け: EV バッテリーのコールド プレートの包括的な比較
直接対決: 主要業績評価指標の比較
| 特長 | 摩擦撹拌溶接（FSW） | 真空ろう付け |
|---|---|---|
| 内部ジオメトリの複雑さ | 良好 (単層チャネル) | 優れた (多層、タービュレーター) |
| 接合強度と漏れ率 | 優れた (欠陥ゼロ) | 優れた (気密性) |
| 熱歪み | 非常に低い | 中程度から高程度 |
| 生産スループット | 中くらい | 複雑な部品の場合は高い |
| 設備投資 | 高い | 非常に高い |
いつどのプロセスを選択するか: 意思決定要素
最大の機械的強度、最小の歪み、およびよりシンプルなチャネル設計が優先される 場合は、FSW を選択してください。
複雑な内部形状による究極の熱伝達性能と複雑な部品の大量生産が必要な 場合は、真空ろう付けを選択してください。
V. EV バッテリーのコールド プレート製造における将来のトレンドとイノベーション
現在進行中の進歩には、長寿命の FSW ツール、ロボット自動化、低温ろう付け合金、連続真空炉、および両方の長所を組み合わせたハイブリッド FSW+ろう付けアプローチが含まれます。
VI.結論: EV バッテリーのコールド プレートの最良の選択
普遍的に「最適な」プロセスはありません。最適な選択は、特定のパフォーマンス目標、生産量、コスト構造によって異なります。経験豊富な熱管理パートナーと緊密に連携することで、EV バッテリー システムに長期的に最大の価値をもたらす製造テクノロジーを選択して導入することができます。
