特にAI、ゲーム、データセンターなどの分野での電子デバイスでのより高いパフォーマンスの容赦ない追求は、電力密度を前例のないレベルに押し上げました。絶え間なく縮小するフットプリントにおけるこの熱の濃度は、従来の熱管理ソリューションにとって手ごわい課題をもたらします。従来の蒸気チャンバー（VC）は平面熱拡散に非常に効果的であることが証明されていますが、最新の3Dスタックチップと複雑なシステムアーキテクチャの複雑さは、さらに洗練されたアプローチを必要とします。これにより、 が出現しました 3D VCサーマルソリューション。これは、平坦な熱拡散を超えて複数の寸法で熱伝達に対処するため、最も要求の厳しいアプリケーションの冷却機能が強化されています。
3D VCサーマルソリューションは、蒸気チャンバーテクノロジーを熱パイプや複雑な内部形状などの3次元構造と複数の方向に効率的に移動および放散する3次元構造と統合する高度な熱拡散および輸送デバイスであり、垂直に統合され、密に密集した電子部品の課題に特に対処します。 これらのソリューションは、次世代コンピューティングにとって重要なイネーブラーになりつつあり、従来の平らな蒸気チャンバーが不足する可能性のある優れた熱性能を提供します。
この記事では、3D VCサーマルソリューションの定義と実用的な原則を掘り下げ、従来の蒸気チャンバーに対する利点を調査し、主要なアプリケーションについて議論し、関連する製造の複雑さを調べ、この最先端のテクノロジーの将来の見通しを検討します。

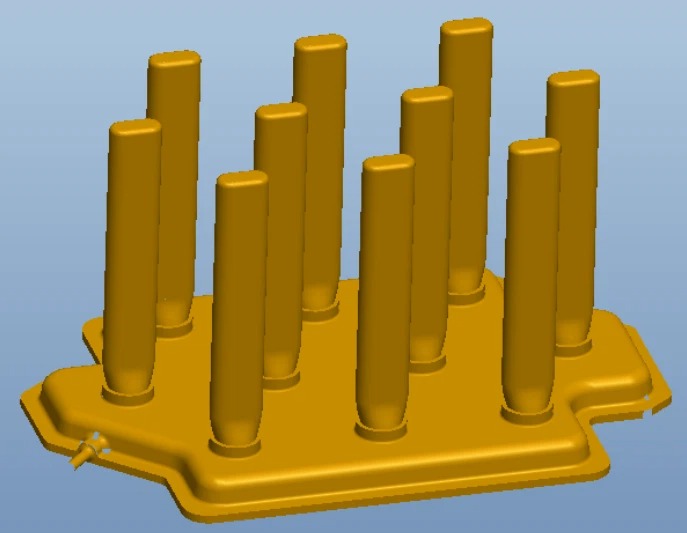

3D VCサーマルソリューションとは、蒸気室の原理を活用するが、3次元内部構造で設計された高度な熱管理デバイスを指します。これは、多くの場合、熱パイプまたは複雑なジオメトリを統合して、複数の飛行機間の熱拡散と輸送を促進します。 主に2D表面に熱を広げる従来のフラット蒸気チャンバーとは異なり、3D VCは複雑な3Dチップスタックまたはシステムレイアウト内でより効果的に熱を管理するように設計されています。それらは基本的に、より大きく相互接続された蒸気空間を作成し、フラット面だけでなく、垂直または複雑な形状の周りでも熱がより自由に移動します。
3D VCサーマルソリューションは、2D蒸気チャンバーの定評のある位相変更原理を3次元空間に拡張し、相互接続された内部空洞と意外構造を使用して蒸発と凝縮を介して熱を効率的に輸送することにより機能します。 3D VC（蒸発器セクション）の任意の部分に熱が適用されると、内部の作業液が沸騰して蒸気に変わり、潜熱を吸収します。この蒸気は、相互接続された蒸気チャネルを介してより迅速に膨張し、より冷たいセクション（コンデンサーセクション）に移動し、そこで液体に戻り、熱を放出します。その後、液体は、内側の表面に並ぶ統合された芯構造を介して毛細血管作用を介して蒸発器に戻り、連続的な重力に依存しないサイクルを完了します。 '3D 'の側面には通常、次のものが含まれます。
統合ヒートパイプ/チャネル： フラットプレートだけでなく、3D VCには、垂直に拡張された、または他のコンポーネントの周りに適合するように形成される統合されたヒートパイプまたは彫刻された内部チャネルが統合されている可能性があり、非常に効率的な蒸気チャンバーの作用を異なるレベルまたは複雑な表面に効果的にもたらします。
コンフォーマルシェイプ： それらは、非平面表面に適合したり、3Dスタックパッケージの特定のホットスポットに直接接触する台座やスタンドオフを含めるように設計することができます。
拡張された蒸気空間： 内部空洞は、多くの場合、複数の平面または内部閉塞の周りでさえ、無制限の蒸気流を可能にするために最大化され、相互接続されます。これにより、構造全体の熱伝導率が最適化されます。
3D VCサーマルソリューションの重要な利点には、複雑なジオメトリでの優れた熱拡散と輸送機能が含まれ、従来の2Dソリューションが不足している高出力の高出力デバイスの効率的な冷却を可能にします。 彼らは現代の電子機器に大幅なパフォーマンスの向上を提供します。
強化された3D熱拡散と輸送： 2D拡散で優れていた従来のVCとは異なり、3D VCは複雑な表面に熱を効果的に広げ、垂直または複雑なコンポーネントレイアウトの周りに輸送できます。これは、3Dスタックチップ（例えば、HBMメモリを持つもの）またはPCBに密に詰め込まれたコンポーネントを冷却するために重要です。
より高い熱流束の取り扱い： 相変化のための有効な表面積を最大化し、妨げられない蒸気経路を提供することにより、3D VCは非常に小さく、強いホットスポットから非常に高熱フラックス密度（w/cm²）を管理し、標準VCの機能を超えることがよくあります。一部の高度な3D VCは、500 w/cm²に近づくフラックスで1000W以上を処理できます。
温度の均一性の向上（等温性）： 3D VC内の熱伝達の急速かつ体積測定性により、冷却成分とヒートシンクアセンブリ全体でより均一な温度分布が保証されます。これにより、ホットスポットが最小限に抑えられ、熱応力が減り、成分の寿命が延びています。
コンパクトな高性能冷却： 3D VCは、非常に厳しい空間的制約の範囲内で強力な冷却ソリューションを可能にします。複雑な形状に準拠し、冷却経路をシステムアーキテクチャに直接統合する能力により、スリムなゲームラップトップ、コンパクトサーバー、AIアクセラレータに最適です。
熱抵抗の低下： ソースから熱を効果的に広げ、コンデンサーに効率的な経路を提供することにより、3D VCは冷却アセンブリの全体的な熱抵抗を大幅に低下させ、成分動作温度を低下させます。
3D VCサーマルソリューションは、主に、従来の2D冷却方法が不十分な複雑または密に詰め込まれた構成でかなりの熱を生成する高性能の電子デバイスとシステムに適用されます。 高熱流束を処理し、3次元で熱を管理する能力は、それらを不可欠にします。
主要なアプリケーション領域には次のものがあります。
高性能コンピューティング（HPC）およびデータセンター：
AIアクセラレータ（GPU、TPU、OAMS）： 最新のAIチップは、多くの場合、3Dスタッキングメモリを備えたコンパクトパッケージで計り知れない熱を生成します。 3D VCは、動作温度を維持し、スロットリングを防ぐために重要です。
サーバー： 高密度サーバーラック（例、1U/2Uサーバーなど）で使用され、強力なCPUとGPU、特に500Wを超える高TDP（サーマルデザインパワー）を持つものを冷却します。
ゲームのラップトップとワークステーション： 超薄くて強力なゲーミングラップトップでは、ハイエンドCPUとGPUに積極的な冷却が必要です。 3D VCは、制約されたZ-Height内で効果的な熱放散を可能にします。
通信インフラストラクチャ：
ベースステーションとリピーターステーション： これらのシステムのコンポーネントは、要求の厳しい環境で動作し、かなりの熱を生成でき、信頼性を確保するために3D VCSのような堅牢な熱ソリューションが必要です。
高電力産業用電子機器： コンパクトな電力モジュールまたは密に詰め込まれた制御システムを備えたデバイスは、3D VCの熱拡散機能の強化のためです。
Automotive Electronics（新興）： 電気自動車と自動運転システムがより洗練されるにつれて、Power ElectronicsおよびAI Processingユニットは高度な熱ソリューションを必要とし、3D VCSを潜在的な候補にします。
製造3D VCサーマルソリューションは、内部ジオメトリの複雑さ、芯構造に必要な精度、および複雑な形状にわたる堅牢な真空シーリングの必要性により、重大な課題をもたらします。 これらの要因は、より高い生産コストとより厳しい品質管理に貢献しています。
複雑な内部ジオメトリ： フラット2D VCとは異なり、3D VCは内部チャネル、台座、または統合されたヒートパイプ構造の正確な製造が必要です。これには、多くの場合、銅またはアルミニウムの高度なスタンピング、曲げ、および結合技術が含まれます。
芯構造の統合： 複雑な3D内部空洞全体で、均一で堅牢な芯構造（たとえば、焼結銅粉末、メッシュ）を確保することは困難です。芯は、さまざまな方向と角度にわたって一貫した毛細血管作用を維持して、凝縮した液体を蒸発器に効果的に戻す必要があります。
ハーメチックシーリング： 3次元の、しばしばマルチパートの構造にわたる真空チャンバーの完全なher骨（気密）シールを達成することは非常に困難です。小さなリークがパフォーマンスを妥協します。高度な溶接、ろう付け、または拡散結合技術が採用されています。
作動流体充電： 最適な量の作業量（例えば、脱イオン水）を複雑な3D真空空洞に正確に充電することは、継続性のないガスを離れることなく、重要かつ正確なステップです。
材料の選択と互換性： 腐食や分解を防ぐためには、幅広い動作温度範囲にわたる作業液、意外材料、および内部ケーシング材料間の長期的な互換性を確保することが重要です。
品質制御とテスト： 3D VCの整合性とパフォーマンスの検証には、真空漏れ検出、さまざまな方向での熱パフォーマンステスト、内部構造の検証のためのX線またはCTスキャンなど、洗練されたテスト方法が必要です。
生産コスト： 専門の材料、複雑な製造プロセス、および厳密な品質管理は、従来のヒートパイプや2D蒸気チャンバーと比較して、大幅に高い単位コストに貢献します。
3D VCソリューションは進化を表し、従来の2D蒸気チャンバーや熱パイプと比較して、複雑なジオメトリで優れた熱拡散と輸送を提供します。これらは通常、平面拡散または線形輸送に最適化されています。 彼らは、多次元の熱課題を要求するためのパフォーマンスギャップを埋めます。
これが比較の概要です：
3D VCサーマルソリューションの将来の見通しは非常に有望であり、AIチップやその他の高性能半導体の電力密度の容赦ない増加により、複雑な3Dパッケージでの高度な熱管理を必要とします。 従来の平面ソリューションが制限に達すると、3D VCは最先端の冷却の標準になる態勢が整っています。
未来を形作る重要な傾向は次のとおりです。
高度なパッケージとの統合： 2.5Dおよび3Dチップスタッキングがより一般的になると、3D VCSは、半導体ダイと直接または非常に近い統合を統合するように設計され、潜在的にパッケージ自体の本質的な部分になります。
添加剤の製造（3D印刷）： 金属3D印刷（添加剤の製造）の進歩は、3D VCSの大きな可能性を秘めています。このテクノロジーは、従来の方法で困難または不可能な非常に複雑で最適化された内部芯構造と複雑な3D形状を作成することを可能にし、パフォーマンスを改善し、製造ステップを削減する可能性があります。
新しい作業液と材料： 研究は、優れた熱特性またはより広い動作温度範囲を備えた代替作業液、および優れた毛細血管性能または熱伝導率を提供する新しい芯材料を継続します。
ハイブリッド冷却システムの統合： 3D VCは、ハイブリッド冷却ソリューションでさらに重要な役割を果たし、 液体コールドプレート または高度なフィンスタックでシームレスに連携して、チップから周囲までの多層熱経路を作成します。
スマートおよびアダプティブデザイン： 将来の3D VCは、センサーを組み込んでAI駆動型の熱管理システムと統合し、ワークロードと環境条件に基づいた冷却性能のリアルタイム最適化を可能にする可能性があります。
コストの削減とスケーラビリティ： 製造プロセスが成熟し、需要が増加するにつれて、単位コストを削減し、3D VC生産のスケーラビリティを改善し、より広範な大量のアプリケーションでよりアクセスしやすくなります。
熱管理のヴァンガードでは、3D VCサーマルソリューションは、最新の高出力、およびますます3次元の電子アーキテクチャによってもたらされる恐ろしい熱散逸の課題に直接対処する重要な飛躍を表しています。 従来の蒸気チャンバーの優れた熱拡散能力を3次元フレームワークに拡張することにより、3D VCは、複雑な表面全体および統合されたチップスタックを介して濃縮熱の輸送と拡散に比類のない効率を提供します。 これらは、AI、HPC、Advanced Consumer Electronicsなどのセクターの最先端のプロセッサのパフォーマンス、信頼性、寿命を維持するための不可欠な技術です。
製造の複雑さとより高いコストを提示しながら、極端な熱フラックスの処理とコンパクトで高性能設計を可能にする際の3D VCのユニークな利点は、次世代の熱ソリューションの礎石としての位置を固めます。技術的な需要が増え続けるにつれて、3D VCの設計と製造の革新は、将来の電子機器の可能性を最大限に引き出すために重要です。
Winshare Thermal では、高度な熱管理の最前線にいて、最も困難な熱散逸問題のための特別なソリューションを提供しています。当社の専門知識には、最先端の熱成分の設計と製造、特に高性能 ヒートシンク 、蒸気チャンバーや複雑な3D VCソリューションなどの高度な2フェーズデバイスが含まれます。サーマルデザインの専門家、高度なシミュレーション機能、最先端の製造プロセスの専用チームにより、お客様と協力して、イノベーションがピークを確実に、そして一貫して実行できるようにするカスタムで高効率の熱ソリューションを開発します。
