液体コールド プレートとは何ですか? なぜ今重要なのでしょうか?

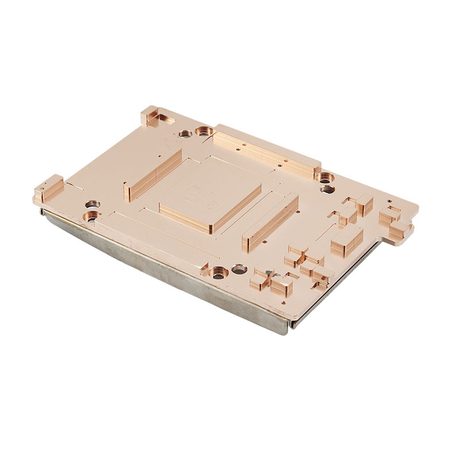

液体コールド プレートは、CPU、GPU、FPGA、または ASIC に直接取り付けられる高性能熱交換器です。マイクロチャネルを介して流れる液体冷却剤に熱を伝達し、空気よりもはるかに優れた冷却性能を実現します。シングルチップの TDP はすでに 500 W を超え、1000 W を超えると予測されているため、液体コールド プレートはニッチな必需品から主流の必需品へと進化しました。
液体コールドプレートはどのように機能しますか?
導電性 (通常は銅またはアルミニウム) プレートがサーマル インターフェイス材料を介してチップに接触します。冷却剤は内部のマイクロチャネルを通って流れ、伝導によって熱を吸収し、それを遠隔の熱交換器 (ラジエーター、ドライクーラー、または施設ループ) に運び、その後再循環します。これにより、熱源で継続的な大容量の冷却が実現します。
転換点: 空冷が限界に達しつつある理由
空気の熱伝導率と熱容量は低いため、今日の熱流束には根本的に不十分です。空気を使用して数平方センチメートルから数百ワットを除去するには、非現実的に大きなヒートシンクと極端なファン速度が必要となり、許容できないノイズ、電力消費、スペース使用量が発生します。現在、液体冷却が唯一の実用的な方法です。
液体コールド プレート技術のトップ 10 の利点
1. 比類のない熱性能と放熱性
水の体積熱容量は空気の 3,000 倍を超えます。液体コールド プレートはチップをより低温に保ち、全負荷時にもより安定させ、事実上サーマル スロットリングを排除します。
2. 大幅に増加した電力密度
ラックの電力は、約 20 kW (空冷の制限) から 50 ～ 100+ kW にまで上昇し、平方フィートあたりのコンピューティング能力が大幅に向上し、データセンターの不動産価値を最大化します。
3. エネルギー効率の大幅な向上 (PUE の低下)
ポンプはファンや CRAH よりもはるかに効率的に熱を移動します。多くの水冷施設は PUE < 1.1 を達成し、大幅な電力節約を実現します。
4. コンポーネントの信頼性と寿命の向上
動作温度が低くなり、熱サイクルが減少することで、CPU/GPU の寿命が大幅に延長され、故障率が減少します。
5. 大幅なノイズ低減
高 RPM サーバー ファンが静かなポンプに置き換えられ、騒音の多いデータ ホールが作業可能な環境に変わります。
6. より高いパフォーマンスとオーバークロックの実現
追加のサーマルヘッドルームにより、ブーストクロックをより長く維持し、必要に応じて積極的なオーバークロックを安全にサポートします。
7. コンパクトなシステム設計と省スペース
コールドプレートの設置面積が小さいため (巨大な空気ヒートシンクに対して)、マザーボードとブレードサーバーのレイアウトを高密度化できます。
8. 廃熱回収の機会
温かい冷媒は建物の暖房、温水の予熱、吸収冷却などに再利用でき、廃熱を資源に変えることができます。
9. 重負荷時の優れたシステム安定性
数日間にわたる HPC/AI ワークロード中に温度を一定に保つことで、パフォーマンスのドリフトを防ぎ、予測可能な実行時間を保証します。
10. 長期にわたる総所有コスト (TCO) の削減
設備投資の増加は、電気代の削減、高密度、ハードウェア寿命の延長、潜在的な熱再利用収益によって急速に相殺されます。
液体コールドプレートと従来の空冷: 直接比較
| 従来の空冷液体 | コールド プレート (チップへ直接) | の特長 |
|---|---|---|
| 熱性能 | 限定;スロットルになりやすい | 例外的です。スロットルなし |
| 電力密度 | <20 kW/ラック | 50 ～ 100 kW/ラック以上 |
| エネルギー効率 (PUE) | より高い | 大幅に低下 |
| 騒音レベル | 非常に高い | 非常に低い |
| コンポーネントの信頼性 | 良い | 素晴らしい |
| フットプリント | 大型ヒートシンク + エアフロースペース | コンパクトかつ高密度なレイアウト |
| 初期費用 | より低い | より高い |
| 総所有コスト | より長期的な | 長期的には低い |
液体コールドプレートを導入する際の重要な考慮事項
クーラントの種類と材質の適合性
一般的な選択肢: 脱イオン水 + 添加剤 (最高の性能) または単相誘電性流体 (最高の漏れ安全性)。腐食を防ぐために、すべてのループ材料は適合性を備えている必要があります。
システムの統合と保守
液だれのないクイックディスコネクト、流量/温度センサー、漏れ検出を使用します。エンタープライズ システムは信頼性が高く、定期的な冷却液のチェック以外のメンテナンスは最小限で済みます。
未来は流動的です: 液体冷却の次は何ですか?
マイクロチャネルおよび二相コールド プレート、完全に統合されたサーバー設計、浸漬ハイブリッドの幅広い採用が期待されます。液体冷却は、パフォーマンスや密度が重要な展開において間もなくデフォルトとなるでしょう。
よくある質問 (FAQ)
液体冷却プレートは高価な電子機器にとって安全ですか?
はい。最新のエンタープライズ システムでは、安全性を最大限に高めるために、漏れ防止継手と統合された漏れ検出が使用されています。
液体冷却プレートと浸漬冷却の違いは何ですか?
コールドプレートは閉ループを介して最も熱いチップのみを冷却します。浸漬では、基板全体を誘電性流体に浸します。コールドプレートは既存の設備に簡単に後付けできます。
液体冷却はメンテナンスが難しいですか?
いいえ、密閉されたエンタープライズ ループでは、何千ものエア フィルターを掃除したりファンを交換したりするよりもはるかに少ないメンテナンスで済みます。
