テクノロジー主導の世界では、スマートフォンから強力なゲーム用コンピューターに至るまで、電子デバイスが至る所に存在します。ただし、これらのデバイスは動作すると、電気抵抗とエネルギー損失により熱を発生します。この熱が適切に管理されていない場合、過熱、パフォーマンスの低下、さらにはコンポーネントへの永久的な損傷を引き起こす可能性があります。
電子デバイスの寿命と信頼性を確保するには、効果的な熱管理が不可欠です。熱を放散するための最も一般的かつ効果的なソリューションの 1 つはヒートシンクです。この記事では、ヒートシンクの基礎、ヒートシンクの機能、さまざまなタイプ、およびニーズに合った適切なヒートシンクの選び方について説明します。
ヒートシンクがどのように動作するかを理解するには、熱伝達の仕組みを理解することが不可欠です。熱伝達の主なメカニズムは次の 3 つです。
伝導は、材料間の直接接触による熱伝達のプロセスです。ヒートシンクでは、熱は発熱コンポーネント (CPU など) からヒートシンクのベース プレートに伝導されます。
対流には、流体 (液体または気体) を介した熱の移動が含まれます。ヒートシンクの周囲の空気が加熱されると、空気の密度が低くなって上昇し、代わりに冷たい空気が入るようになります。このプロセスは、ヒートシンクから熱を放散するのに役立ちます。
放射線は、電磁波の形での熱の伝達です。ヒートシンクの性能にはあまり関与しませんが、高温アプリケーションでは熱損失に寄与する可能性があります。

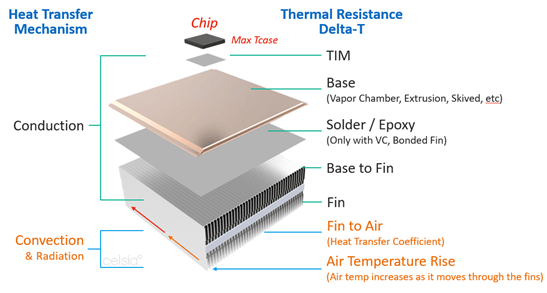

ヒートシンクは、効果的に熱を管理するために連携するいくつかの重要なコンポーネントで構成されています。
ベース プレートは、熱源と直接接触するヒートシンクの部分です。伝導によって熱を吸収し、フィンに分配します。
フィンは拡張された表面であり、ヒートシンクの表面積を増やし、対流によるより効率的な熱放散を可能にします。これらのフィンの設計と間隔は、空気の流れと熱伝達を最適化するために非常に重要です。
ヒートシンクの表面積が大きいほど、より多くの熱を放散できます。このため、ヒートシンクはその効果を最大化するために複数のフィンや複雑な形状で設計されることがよくあります。
電子部品が熱を発生すると、その熱は伝導によってヒートシンクのベース プレートに伝達されます。ベースプレートはこの熱をすぐに吸収し、フィンに熱を分配し始めます。
フィンがベースプレートから熱を受けると、温度が上昇します。周囲の空気がこの熱を吸収し、空気が上昇し、自然対流が発生します。このプロセスにより、ヒートシンクから熱が効果的に放散されます。
熱伝導率を向上させるために、熱源とヒートシンクの間にサーマル インターフェイス マテリアル (TIM) が使用されます。表面間の微細な隙間を埋め、熱抵抗を低減し、熱伝達効率を高めます。
ヒートシンクにはさまざまなタイプがあり、それぞれ異なる用途に適しています。
パッシブ ヒートシンクは自然対流のみに依存して熱を放散します。これらは通常、アルミニウムや銅などの熱伝導率の高い材料で作られており、低電力アプリケーションで使用されます。
アクティブ ヒートシンクにはファンが組み込まれており、フィン上の空気の流れを増やし、熱放散を強化します。これらは、ゲーム PC やサーバーなどの高性能アプリケーションでよく使用されます。
液冷ヒートシンクは、液体冷却剤を使用してコンポーネントから熱を吸収し、熱を逃がします。この方式は空冷よりも効率的に熱を放散できるため、高性能システムに非常に効果的です。
ヒートシンクのパフォーマンスに影響を与える要因はいくつかあります。
ヒートシンクに使用される材料の熱伝導率は、熱を伝達する能力に大きく影響します。銅やアルミニウムなどの金属は、優れた熱特性を備えているため好まれます。
前述したように、表面積が大きいほど、より効果的な熱放散が可能になります。ヒートシンクの設計では、この領域を最大化する必要があります。
フィンの設計と間隔は、空気の流れと熱伝達において重要な役割を果たします。フィンが近すぎると空気の流れが制限される可能性があり、離れすぎると効果的に熱を放散できない可能性があります。
効果的な冷却には、ヒートシンク周囲の空気の流れの量が重要です。エアフローが不十分だと、ホットスポットが発生し、パフォーマンスが低下する可能性があります。
ヒートシンクは、次のようなさまざまな用途で広く使用されています。
コンピューターでは、ヒートシンクは CPU と GPU を冷却し、サーマル スロットリングを防ぎ、最適なパフォーマンスを確保するために不可欠です。
ヒートシンクは、パワーアンプやコンバータなどのパワーエレクトロニクスで動作中に発生する熱を管理するために使用されます。
高出力 LED ライトは大量の熱を発生するため、効率を維持し寿命を延ばすためにヒートシンクが必要になります。
太陽光インバータなどの再生可能エネルギー システムでは、ヒートシンクは熱を管理して信頼性の高い動作を保証します。
適切なヒートシンクを選択するには、いくつかの要素を考慮する必要があります。
熱抵抗は、ヒートシンクの熱を放散する能力の尺度です。パフォーマンスを向上させるために、熱抵抗値の低いヒートシンクを探してください。
ヒートシンクに利用できる物理的スペースを考慮してください。適切な通気を確保しながら、デバイスの設計内に収まるようにしてください。
高性能ヒートシンクには高価な場合がありますが、コストとパフォーマンスのニーズのバランスをとることが重要です。要件を評価し、過剰な費用をかけずに要件を満たすヒートシンクを選択してください。
要約すると、ヒートシンクは電子デバイスの熱を管理し、効率的かつ確実に動作するようにする上で重要な役割を果たします。ヒートシンクがどのように機能するか、およびパフォーマンスに影響を与える要因を理解することは、アプリケーション用のヒートシンクを選択する際に情報に基づいた決定を下すのに役立ちます。
