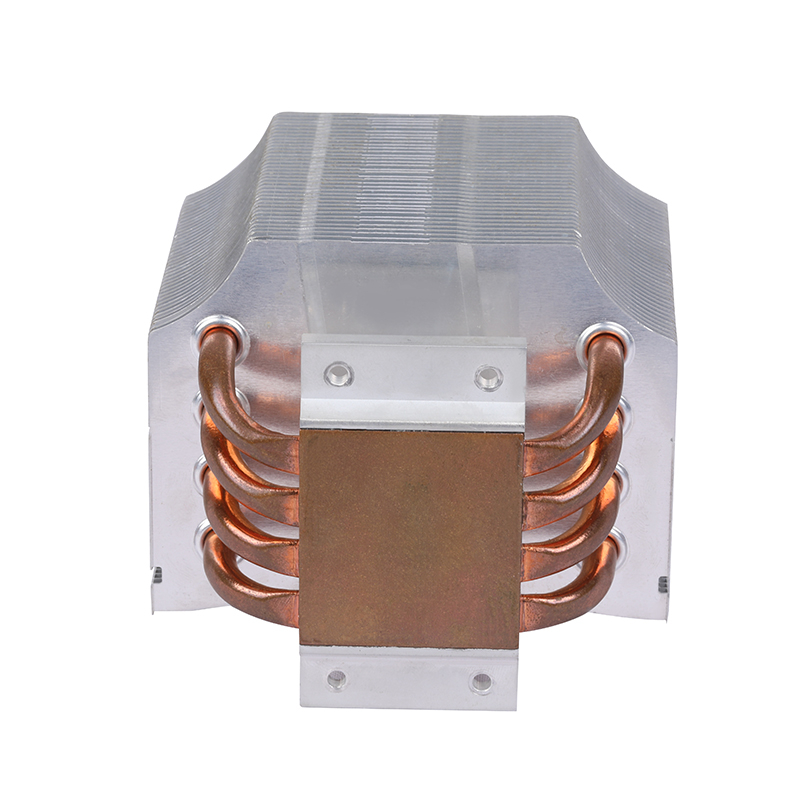

アルミニウムヒートパイプヒートシンク冷却ヒートシンク

ヒートパイプヒートシンクは、シーリングチューブ、サクションコア、および蒸気チャネルで構成されています。吸引コアは密閉されたチューブの壁で囲まれ、飽和揮発性液体が含浸されています。液体は、蒸留水、アンモニア、メタノール、またはアセトンにすることができます。アンモニア、メタノール、アセトンなどの液体で満たされたヒートパイプヒートシンクは、低温でも優れた放熱能力を備えています。ヒートパイプヒートシンクが稼働しているとき、その蒸発セクションは熱源（パワー半導体デバイスなど）によって生成された熱を吸収し、芯内の液体を沸騰させて蒸気にします。加熱された蒸気は、ヒートパイプヒートシンクの蒸発セクションから冷却セクションに移動し、そこで凝縮して液体になります。次に、凝縮した液体は、壁の吸引コアの毛細管作用によって蒸発セクションに戻され、連続的な熱放散の上記のサイクルプロセスを繰り返す。

他の従来の放熱モードと比較して、ヒートパイプヒートシンクには次の利点があります

●ヒートパイプヒートシンクは熱応答速度が速く、その熱伝達能力は同じサイズと重量の銅管の1,000倍以上です。

●ヒートパイプヒートシンク小型軽量。

●高い熱放散効率により、自己冷却用の可変空冷など、電子機器の熱放散設計を簡素化できます。

●ヒートパイプヒートシンクは外部電源を必要とせず、特別なメンテナンスなしで作業できます。

●等温、熱バランスが良く、温度勾配の蒸発部と冷却部が非常に小さく、おおよそ0とみなすことができます。

●ヒートパイプヒートシンクは安全で信頼性の高い操作であり、環境を汚染しません。
