ヒートパイプタイプ:冷却技術が説明しました

数ブラウズ:0     著者:サイトエディタ     公開された: 2025-04-09      起源:パワード

絶えず縮小する電子機器、強力なプロセッサ、エネルギー集約型の産業プロセスの今日の世界では、熱の管理はこれまで以上に重要です。過熱は、パフォーマンスの低下、寿命の短い、さらには壊滅的な故障につながる可能性があります。に入る ヒートパイプ:最小限の温度低下でかなりの量の熱を伝達できる非常にシンプルでありながら信じられないほど効果的なパッシブデバイス。伝導のみに依存する銅やアルミニウムのような固体導体とは異なり、熱パイプは2相熱伝達(作動流体の蒸発と凝縮)の能力を活用して、熱伝導率を数桁高くします。

このガイドは、ヒートパイプテクノロジーの世界に深く潜ります。基本的な作業原則を調査し、小さなマイクロチップの冷却から宇宙船の熱の管理まで、特定の課題に合わせて設計されたさまざまなタイプを分析し、関係する材料について話し合い、主要なアプリケーションを強調し、ニーズに合った適切な熱パイプを選択する洞察を提供します。

基本的な質問:標準のヒートパイプはどのように機能しますか?

そのコアでは、標準的な ヒートパイプ (一定のコンダクタンスヒートパイプまたはCCHPとも呼ばれます)は、真空下で少量の作業液を含む閉鎖システムです。その動作は、温度差によって純粋に駆動されるエレガントな連続サイクルです。

  1. コンポーネント:

    • 密閉されたエンベロープ/容器: 熱伝導率が高く、水との互換性が高いため、通常、電子冷却用の銅で作られています。

    • 作動液: 目的の動作温度で蒸発するために選択された液体(脱イオン水など)。真空は、液体の沸点を大幅に下げます。

    • 芯の構造: 内側の壁に並ぶ多孔質の材料(例えば、焼結銅粉末、溝、メッシュ)。この構造は、毛細血管作用を使用して液体液を輸送するスポンジのように機能します。

  2. 熱サイクル:

    • 蒸発: 一方の端( 蒸発器 セクション)に加えられた熱は、芯内の作動流体を発生させ、熱を吸収して蒸発させます(沸騰)。

    • 蒸気輸送: 吸収された熱(気化の潜熱として)を運ぶ結果として得られる蒸気は、位相変化によって生じる圧力差により、パイプの中央の中央のコアを涼しい端に向かって急速に移動します。この動きは非常に速く、温度低下で発生します。オプションの 有意な熱伝達が発生しないホットエンドとコールドエンドの間に 断熱セクションが存在する場合があります。

    • 凝縮: クーラー端( コンデンサー セクション)では、蒸気が冷たい表面と接触し、潜熱をヒートシンク(たとえば、冷却フィン)に放出し、液体に戻します。

    • 液体の戻り: 凝縮された液体は芯の構造に吸収され、それは受動的に 'Pumps 'を毛細血管作用を介して蒸発器セクションに戻し、サイクルを繰り返す準備ができています。

ヒートパイプヒートシンク

この連続的なパッシブサイクルにより、ヒートパイプは熱 '超伝導体として機能することができます。

ヒートパイプの主なタイプは何ですか?バリエーションの調査

基本原則は依然として類似していますが、ヒートパイプ技術はさまざまな熱課題を満たすためにさまざまな特殊な形式に進化しました。さまざまな設計は、熱負荷、方向、輸送距離、温度制御、ジオメトリなどの要因に最適化します。最も重要なタイプを探りましょう。

1。標準(一定コンダクタンス)熱パイプ(CCHP)

ヒートパイプヒート10

  • 説明: 上記のように動作する最も一般的で基本的なタイプ。彼らは、ヴィック構造の毛細管動作に依存して液体を蒸発器に戻し、パフォーマンスは異なる場合がありますが、さまざまな方向で機能することができます。

  • 主な機能: 効果的な熱伝導率、比較的低コスト、信頼性の高い、幅広いサイズのサイズが利用可能です。重力に対するパフォーマンスは芯に依存します。

  • 一般的なウィック:

    • 焼結粉末金属: 最高の毛細血管圧を提供し、重力に反したり、挑戦的な方向に挑戦するのに優れています。

    • 溝: 内壁に機械加工された軸溝は、優れた性能と信頼性を提供します。

    • メッシュ/スクリーン: 金属メッシュの層は毛細血管作用を提供します。多くの場合、コストと柔軟性が低くなりますが、通常、焼結された芯よりも毛細血管圧が低くなります。

  • 用途: エレクトロニクス冷却のユビキタス - CPU、GPU、ラップトップ、サーバー、LED照明、ゲームコンソール、パワーエレクトロニクス。

2。蒸気室(平面熱パイプ)

蒸気室

  • 説明: 主に、距離を直線的に輸送するのではなく、表面全体に熱を効率的に広げるために設計された本質的に平坦または平面熱パイプ。

  • 主な機能: 複数または大規模または大規模な熱源/シンクとのインターフェースに最適な非常に等温表面を作成することにより、 'Hot Spots 'を削減するのに優れています。従来ので利用できます。 2ピース デザイン(多くの場合、より厚く、より高いパフォーマンス)と低コストの 1ピース デザイン(単一のチューブから形成されたもので、曲げが可能になります)

  • 用途: 高性能CPUとGPUの冷却、高密度パワーモジュール、サーバー、高度なゲームコンソール、LEDアレイ、ヒートシンクベースの効率の向上。

3。サーモシフォン(重力補助熱パイプ)

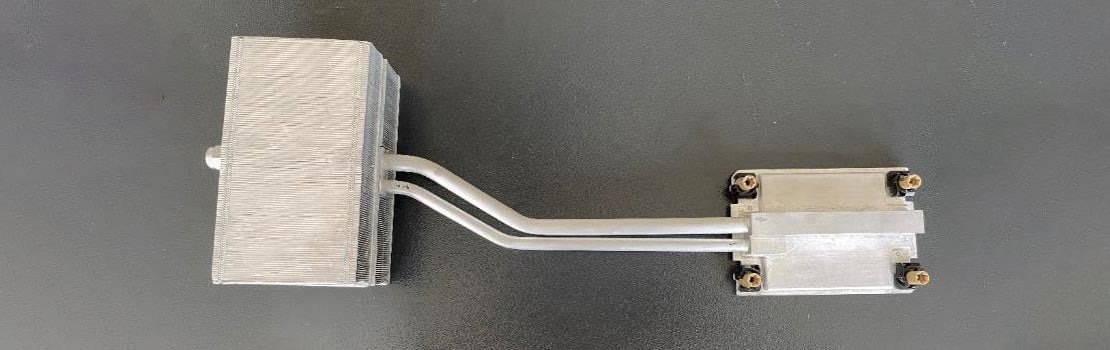

サーモシフォン

  • 説明: 主に重力に依存して凝縮液を蒸発器セクションに戻すヒートパイプの一種。彼らはしばしば単純化されているか、芯の構造がありません(例えば、滑らかまたは溝のある内壁)。

  • 主要な機能: 非常に高い熱負荷を移動でき、非常に長い距離(数十メートル)にわたって動作し、シンプルで堅牢な構造を構築できます。 方向に決定的に依存する: 蒸発器は、 機能への重力戻りのためにコンデンサーの下に配置する 必要があります。

  • 用途: 大規模な産業熱回収システム、HVAC除湿およびエネルギー回収、太陽熱温水器、地熱エネルギーアプリケーション、どこでも重力支援が保証されています。

4。可変コンダクタンスヒートパイプ(VCHPS)

  • 説明: 熱荷重またはヒートシンクの温度が変動する場合でも、比較的一定の蒸発器温度を受動的に維持するように設計されています。彼らは、貯水池と正確に測定された量の非凝縮ガス(NCG、窒素やアルゴンなど)を組み込むことでこれを達成します。

  • 主な機能: NCGはコンデンサーの端に蓄積し、コンデンサー領域の一部を効果的にブロックするガスプラグを形成します。条件が変化すると、このガスプラグが拡張または収縮し、アクティブな熱除去エリアを調整して蒸発器の温度を安定させます。

  • 用途: 外部温度が大きく変化する宇宙船の熱制御にとって重要で、敏感な光学または電子機器の温度を安定させ、正確な温度ポイントを必要とする実験装置。

5。ループヒートパイプ(LHPS)およびキャピラリーポンプループ(CPLS)

  • 説明: 長距離(数メートル)にわたって高熱負荷を輸送し、重力に対して潜在的に輸送するために設計された高度な2相システム。それらは、個別の液体と蒸気輸送ラインを備えており、蒸発器内でのみ高性能毛細血管意図の構造(ポンプとして機能する)を利用しています。

  • 主な機能: 長距離にわたる優れた熱輸送容量、輸送ラインの柔軟なルーティングの可能性、重力に反して動作する能力。 CPLSとLHPには、微妙な設計の違いがありますが、同様の運用原理があります。それらは一般に、標準のヒートパイプよりも複雑で高価です。

  • 用途: 航空宇宙と衛星の熱制御、方向とは無関係に長距離熱輸送を必要とする地上用途(例えば、大規模な分散システムを冷却する)を要求します。

6。脈動(振動)熱パイプ(PHPS/OHPS)

  • 説明: 蛇行した毛細管(または平行なチャネル)で構成される比較的新しいタイプは、通常は芯の構造なしで作動液で部分的に満たされています。熱入力は、蒸気の泡の形成、膨張、崩壊を引き起こし、液体スラグと蒸気プラグの振動と脈動につながり、効果的に熱を伝達します。

  • 主な特徴: 単純な構造(潜在的には邪悪なもの)は、振動メカニズム、複雑な内部流体のダイナミクス、潜在的に低いコストのために重力に対して動作できます。

  • 用途: エレクトロニクスの冷却(特にスペースが緊密で、重力のパフォーマンスが必要な場合)、コンパクトな熱管理ソリューション。

7。ダイオードヒートパイプ

  • 説明: 一方向(前方)での大幅な熱流を可能にするように設計されていますが、反対方向(逆)の非常に低熱の流れ、熱ダイオードまたはスイッチのように機能します。

  • 主な機能: 液体トラップ(間違った端から加熱された場合の液体の戻りを防ぐ)や蒸気トラップなどのさまざまなメカニズムを通じて達成されます。

  • 用途: 逆熱流の防止(例えば、オフ時に外部熱源から敏感なコンポーネントを保護する)、宇宙船の熱管理、セクション、特殊な熱制御アプリケーションを分離します。

8。回転熱パイプ

  • 説明: 回転機械を冷却するように特別に設計されています。彼らは、回転自体によって生成された遠心力を使用して、凝縮された液体を周辺にある蒸発器セクションに向かって戻します。

  • 主な特徴: 内部のテーパー壁(コンデンサーで幅が広い)または回転力で動作するように設計された特定の芯構造を持つことができます。

  • 用途: 冷却電動モーターシャフト、産業機械の回転成分、電気通信の高周波RF回転ジョイント。

他の注目すべきタイプ(簡単な言及)

  • 柔軟なヒートパイプ: ベローズまたは柔軟なチューブセクションを使用して、障害物を巡るルーティングを可能にします。

  • マイクロおよびミニチュアヒートパイプ: 非常に小さなコンポーネントまたはスペースを冷却するためのスケーリングされたバージョン(コンパクトモバイルデバイスなど)。

  • 極低温熱パイプ: 極低温(-150°C未満)で熱伝達のために窒素やネオンなどの作業液を利用します。

ヒートパイプを構成する材料は何ですか? (封筒、芯、流体)

材料の選択は、ヒートパイプの性能、動作温度範囲、寿命に重要です。主な考慮事項には、熱伝導率、流体の互換性、強度、重量、コストが含まれます。

  • 封筒素材:

    • 銅: エレクトロニクス冷却に最も一般的です(通常は水で)。優れた熱伝導率、簡単に形成され、良好な互換性。

    • アルミニウム: 軽量で、宇宙船用途向けにアンモニアでよく使用されます。

    • ステンレス鋼: 銅またはアルミニウムが互換性がない場合、より高い温度または特定の作業液(アルカリ金属や特定の有機液など)に使用されます。

  • ウィック構造:

    • 焼結粉末金属: 抗重力操作に高い毛細血管圧を提供しますが、透過性が低い場合があります(流れに対する抵抗)。

    • 溝: 毛細血管圧が低いが、透過性が高く、多くの用途に適したバランスを提供します。

    • スクリーンメッシュ/ファイバー: 柔軟性があり、形状に適合し、多くの場合コストが低く、毛細管の性能はメッシュのサイズとレイヤーによって異なります。

    • (Wick Choiceは、重力とその最大熱輸送能力(QMAX)に対して動作する熱パイプの能力に大きく影響します)。

  • 作動流体: 動作温度範囲を決定する単一の最も重要な要因 液体には、ターゲット温度ウィンドウ内に適切な蒸気圧と熱力学的特性が必要です。腐食やガスの生成を防ぐためには、封筒と芯の材料との互換性が重要です。

作業液

典型的なエンベロープ/ウィック

約動作範囲(°C)

一般的なアプリケーション

+20〜 +150(最大300温度)

エレクトロニクス、汎用

メタノール

銅、ステンレス

+10〜 +130

低温電子機器、起動

エタノール

銅、ステンレス

0〜 +130

メタノールに似ています

アンモニア

アルミニウム、ステンレス

-60〜 +100

宇宙船、低温

アセトン

0〜 +120

中程度の温度

冷媒

銅、アルミニウム

変化(-40〜 +80典型)

HVAC、冷蔵

ナフタレン

ステンレス鋼

+200〜 +400

高温

ナトリウム、カリウム

ステンレス、超合金

+500〜 +1000+

非常に高い温度、キャリブレーション

窒素、ネオン

ステンレス鋼

<-150(極低温)

極低温冷却

ヒートパイプはどこで使用されますか?重要なアプリケーションが説明しました

ヒートパイプの効率と汎用性により、多くの分野での採用が行われました。

  • エレクトロニクス冷却(支配的なアプリケーション): ラップトップ、デスクトップPC(CPU/GPUクーラー)、サーバー、データセンター、グラフィックカード、LED照明、ゲームコンソール、電源。 なぜ? 受動的操作、コンパクトなスペースの高効率、閉じ込められたソースからより大きなヒートシンクに熱を移動する能力。

  • 航空宇宙と宇宙船: 衛星の熱制御、真空中の冷却電子機器、機器、さまざまな太陽負荷の管理。 なぜ? 高い信頼性、パッシブ操作(電源不要)、軽量オプション(アルミニウム/アンモニア)、温度安定性のためのVCHP。

  • 産業プロセス: 熱回収システム(例えば、排気スタックからの廃熱の捕獲)、プラスチック注入の冷却金型、化学プロセスの温度制御、大規模なパワーエレクトロニクスの冷却。 なぜ? 堅牢性、高出力ハンドリング(特にサーモシフォン)、信頼性。

  • HVACシステム: エアコンでの除湿(ラップアラウンドヒートパイプは、入ってくる空気と再加熱空気を再加熱する)、エネルギー回収換気剤。 なぜ? 効率的なエネルギー移動は、システム全体の効率を向上させます。

  • 再生可能エネルギー: 太陽熱コレクターパネルから貯水タンクに熱を伝達します。 なぜ? 多くの場合、熱帯の原理を利用する効率的なポイントツーポイント熱伝達。

  • 医療機器: 診断機器、患者の温暖化/冷却システムの温度調節。 なぜ? 信頼性、正確な温度制御の可能性。

  • 温度キャリブレーション: アルカリ金属を使用した高温熱パイプは、センサーを較正するために非常に安定した均一な温度ゾーンを提供します。

適切なタイプのヒートパイプを選択するにはどうすればよいですか?キー選択基準

最適なヒートパイプを選択するには、複数の相互作用係数を考慮する必要があります。

  1. 動作温度範囲はどれくらいですか? これは主に、必要な作動液、そしてその結果、互換性のある封筒/意外材料を決定します。

  2. どのくらいの熱(Q)を転送する必要がありますか? これは、必要な直径、長さ、およびヒートパイプの種類(QMAXまたは熱輸送制限)に影響します。平均熱とピークの両方の熱負荷を考慮してください。

  3. 熱流束密度とは何ですか? 蒸発器での高濃度は、沸騰制限を避けるために、特定の芯構造(焼結のような)または蒸気室を必要とする場合があります。

  4. 輸送距離はどのくらいですか? 熱はソースからシンクにどれくらい移動する必要がありますか?長い距離は、標準パイプ、LHP、またはサーモシフォンを支持する場合があります。

  5. 重力に対する方向は何ですか? 熱パイプは水平方向に動作し、垂直方向に下の熱源で(重力支援)、または上記の熱源で垂直に動作しますか(抗重力)?これは、サーモシフォンにとって重要であり、標準パイプの意欲に大きく影響します。

  6. 幾何学的制約とは何ですか? 直径、長さ、または形状に制限はありますか?パイプを曲げたり平らにする必要がありますか? (注:曲げと平坦化は一般にQMAXを減らします)。

  7. 環境要因は何ですか? システムは、振動、衝撃、または潜在的な凍結温度(特定の液体または起動に関する考慮事項が必要です)を経験しますか?

  8. コスト予算はいくらですか? 標準のCCHPとサーモシフォンは、一般に、蒸気室、VCHP、またはLHPS/CPLSよりも低コストです。

これらの質問に答えると、特定の熱管理チャレンジに最適なヒートパイプの種類、サイズ、液体、意外の組み合わせに導かれます。

ヒートパイプテクノロジーの未来:次は何ですか?

ヒートパイプ技術は、より強力でコンパクトなシステムを冷却するための需要に駆られ、進化し続けています。

  • 小型化: モバイルデバイス、ウェアラブル、およびしっかりと詰め込まれた電子機器用の超薄蒸気チャンバー(<1mm)およびマイクロヒートパイプの開発。

  • より高い熱流束: 最新のプロセッサ、レーザー、パワーエレクトロニクスの増加する電力密度を処理するための芯の構造と設計の改善。

  • 高度な材料: 新しい作業液、芯材料(例、複合材料、多孔質のグラフェン)、およびより広い温度範囲または向上した性能の向上のためのエンベロープ材料の研究。

  • 統合: ヒートパイプをコンポーネントパッケージングまたはシステム構造に直接組み込みます(たとえば、シャーシ)。

  • 新しいアプリケーション: 電気自動車バッテリーの熱管理、高度なデータセンター冷却アーキテクチャ、集中太陽光発電での使用の増加。

  • 改善された制御: さらに正確なパッシブ熱調節のためのVCHPテクノロジーの強化。

結論:受動的熱伝達の永続的な力

ポケットの中のスマートフォンから地球を周回する衛星まで、 ヒートパイプは 現代のテクノロジーの名もなきヒーローです。 2相流のエレガントな原理を使用して、受動的、効率的、そして確実に熱伝達する能力は、熱エンジニアにとって不可欠なツールになります。特定の条件に最適化された各タイプの範囲が利用可能であり、継続的なイノベーションが能力をさらに押し上げているため、ヒートパイプは間違いなく今後何年も効果的な熱管理の礎石であり続けます。

ヒートパイプの種類に関するよくある質問(FAQ)

Q1:熱パイプは、冷却用の固体金属よりもはるかに優れていますか?

A:はい、絶対に。固体銅は良好な導体ですが、ヒートパイプの 効果的な 熱伝導率は、その長さで100〜1000倍以上高くなります。これは、ゆっくりとした原子振動(伝導)だけでなく、作動流体の急速な位相変化(蒸発/凝縮)を介して熱を動かすためです。

Q2:ヒートパイプはメンテナンスまたは電力が必要ですか?

A:いいえ。ヒートパイプは完全に受動的なデバイスです。彼らには可動部品がなく、動作するために外部の電力は必要ありません。熱伝達サイクルは、蒸発器とコンデンサーの温度差によってのみ駆動されます。互換性のある材料と完璧なシールで適切に製造されている場合、非常に長いメンテナンスのない寿命があります。

Q3:すべてのヒートパイプは、どんな方向でも機能しますか(例えば、逆さま)?

A:いいえ、オリエンテーションが重要です。サーモシフォンは重力に厳密に依存しており、蒸発器がコンデンサーの下にある場合にのみ機能します。重力に対する標準的なヒートパイプの性能は、芯の毛細管力に大きく依存します。焼結芯は最高の反重力性能を提供しますが、溝やメッシュの芯は重力に反して作業する場合にはあまり効果的ではありません。蒸気チャンバーは、一般に、強い芯の構造のため、あらゆる方向でうまく機能します。

Q4:熱パイプがどのくらいの熱を移動できるかを制限するものは何ですか?

A:いくつかの物理現象は、ヒートパイプの最大熱輸送容量(QMAX)を制限できます。

  • 毛細血管制限: 芯は、沸騰したものを補充するのに十分な速さで蒸発器に液体を戻すことができません。

  • 沸騰制限: 蒸発器の熱流束は非常に高く、泡が形成され、芯内の液体の流れをブロックします。

  • 蒸気制限(ソニック制限): 蒸気流は音の速度に達し、さらに移動します。

  • エントレインメントの制限: 高速蒸気流は、芯の戻ってきた液体から液滴を滴下し、戻り流れを妨げます。

Q5:ヒートパイプが曲がったり平らになったりするとどうなりますか?

A:曲げは、一般に、流パスの長さの増加と流れの潜在的な破壊により、QMAXのわずかな減少をもたらします。丸いヒートパイプの平坦化は、特にウィックを圧縮し、液体と蒸気の両方の流れで利用可能な断面領域を減らし、圧力降下を増加させ、毛細血管と蒸気の制限を潜在的に下げるため、性能に大きな影響を与えます。メーカーは通常、曲がったパイプまたは平坦化されたパイプの断層要因を提供します。
