インバータ冷却液
可変周波数駆動(VFD)は、モータの動作電圧と周波数を変える方法によって、交流電動機の電力制御装置を制御するための可変周波数技術とマイクロ電子技術を使用する。 VFDは整流器(ACからDCへ)で構成されています。

可変周波数ドライブのための冷却解(VFD)

可変周波数駆動(VFD)は、モータの動作電圧と周波数を変える方法によって、交流電動機の電力制御装置を制御するための可変周波数技術とマイクロ電子技術を使用する。 VFDは、整流器(AC~D DC)、フィルタ、インバータ(DC~AC)、起動部、駆動部、検出ユニット、およびマイクロ処理装置で構成されている。 VFD内のIGBTのオン/オフは、出力電力の電圧と周波数を調整するために使用されます。エネルギーを節約し、速度を調整する目的を達成するために、必要な電源電圧をモーターの実際の要件に従って調整できます。
VFD冷却はVFDの性能と耐用年数にとって重要です。特に激しい競技の状況下では、VFDの競争の下ではVFDのための良好な冷却が不可欠であることは間違いありません。長年にわたり、WinShare Thermalは事前冷却技術やサービスを備えた様々なVFD製造業者を提供しています。私たちは、熱シミュレーション、熱検査などの効果的な技術サポートとともに、クライアントのVFDに仕立てられた冷却ソリューションを供給します。私たちはVFD製品の演奏の安定性を保護します。

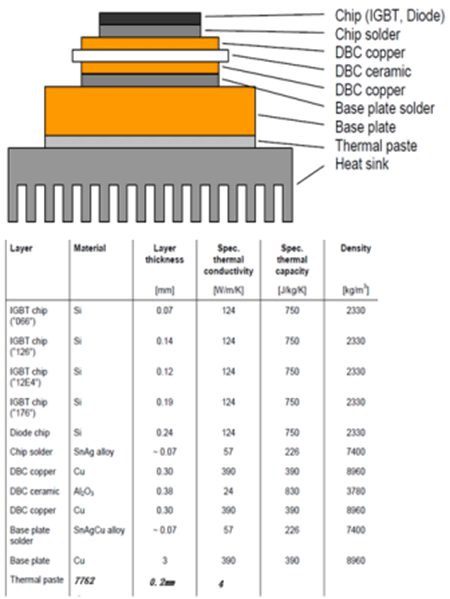

下の図は、InfineOnff600R17の内部構造と放熱素子の概略図です。総電力は660Wです。熱界面材料としての熱界面材料として、厚さ0.2mmの熱グリース7762と仮定する。



h
マックステンポ

MAX DT.

ダイオードケース恒温
(¨C)

最大ノード温度
IGBT内部コアデバイス(⁠)

最大ジャンクション温度

NTC温度
#1

NTC温度
#2

NTC DT.

#1

#2

h h.pで

91.6

41.6

89
88.7
84.8

88.9

90.1

1.2

107.7

108.9

周囲温度:50℃; 0.2mmの厚さのサーマルグリース7762を仮定する。
