強制空冷

強制空冷は、熱源によって要求される冷却手法を実現するために空気の動きを高めることである。より良好な冷却性能を速やかに実現するための2つのアプローチがあり、これらは熱源の冷却表面積を増加させ、物体を流れるときに空気速度を増加させることを含む。

強制空冷

強制空冷は、熱源部品の冷却を実現するために媒体としての空気流を増加させる放熱法である。熱源成分の放熱表面積を増加させ、単位時間当たりの物体を流れる空気の速度を加速することによって、2つの方法が急速に良好な放熱性能を達成することができる。熱源素子の表面にヒートシンクを取り付けることによって、放熱領域を増加させることができる。一般に、ヒートシンクは熱源素子上に密接に固定されて、より高い放熱効率を得る。ファン（ファン）を使用して空気流を高めるために換気を高め、冷却効果を高めることができます。ほとんどの場合、ファンプラスヒートシンクは冷却効率を大幅に向上させることができます。

強制空冷システムは、内燃機関の冷却および放熱によく使用されます。車やオートバイの内燃機関の外部は、歯付き板として設計されているだけでなく、強制空冷式排気口シールドを装備していることがわかります。なお、歯付きシートの設計は放熱領域を増大させるためのものであり、排気フード内のファンは内燃機関の表面上の空気流を強化するために使用され、エンジンは迅速に冷却され、正常な動作を確実にすることができる。。

WinShare Thermalは近年の強制空冷の応用に関する研究開発を強化し、風力エネルギーコンバータ、太陽光発電インバータ、SVGなどの高電力機械の放熱の強制空冷を実現しました。高出力シャベル歯ラジエータ+ファンまたは高出力シャベル歯ラジエータ+ヒートパイプの使用は、放熱効率を大幅に向上させることができます。

WinShare Thermalは、から選択するためのさまざまな空冷式放熱構造タイプを提供しています

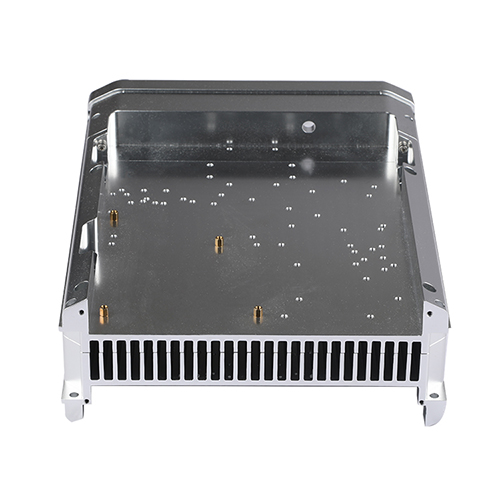

空冷+プロファイルラジエーター
空冷+摩擦溶接ラジエータ
空冷+挿入ラジエータ
空冷+シャベルラジエーター

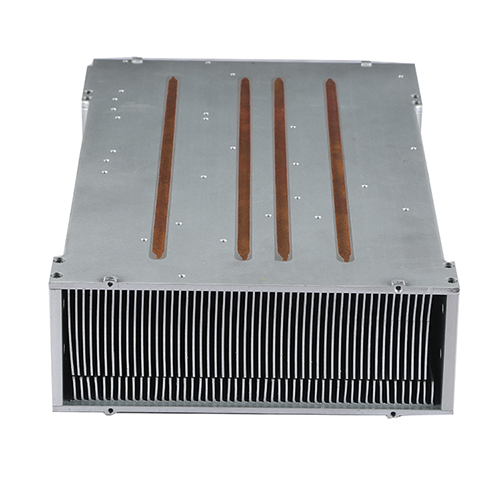

空冷+ヒートパイプラジエーター

あなたのインスタント見積もりを手に入れてください

太陽光発電インバータ強制空冷溶液

設計入力および仕様要件：

損失項目	単一損失（W）	デバイスの数	総損失（W）	モデル	周囲温度（℃）	放熱設計温度（℃）
IGBTモジュール	426W	1	426W	FS150R12KT3	60	100
合計			426W		60	100

太陽光発電インバータシミュレーションモデルと放熱設計パラメータの概略図：

3PCS 6025ファン、前面パネルからの距離は5mm、パネルの対応する開口率は65％、アルミニウムヒートシンクが採用されている、熱伝導媒体：7762グリース0.1mm、k = 4W / m * K。

ファンの指示とパラメータ：

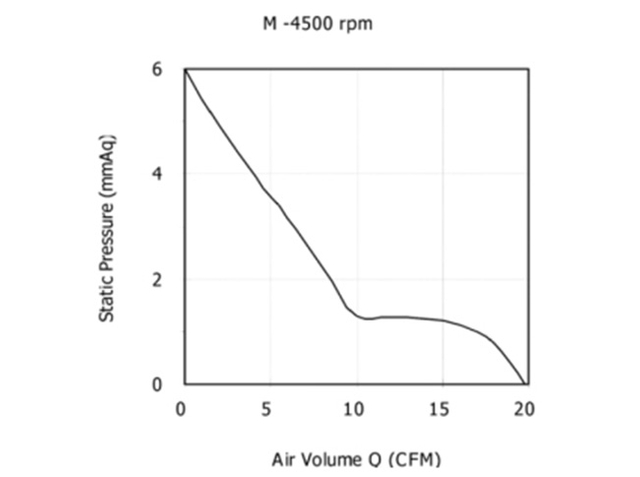

初期デザインはC6025M12BPLB1W-7ファンと一致します
（パラメータ：12V、4500rpm、34.13dba）
初期設計マッチングファンサーマルシミュレーション温度の概略図

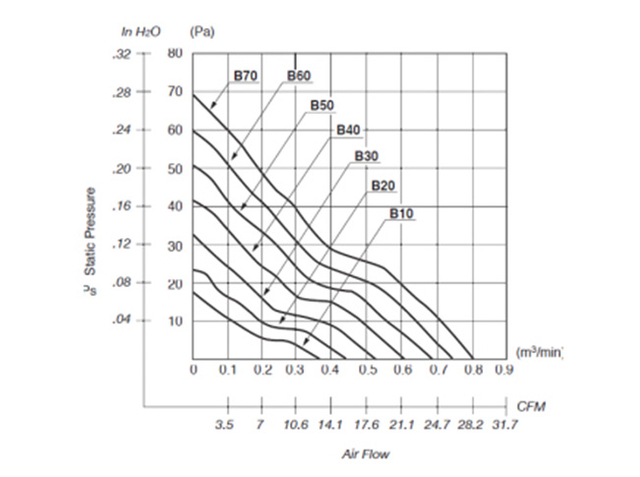

このソリューションは、NMB2410ML-04W-B80ファンを使用しています

（パラメータ：12V、7800RPM、46DBA）

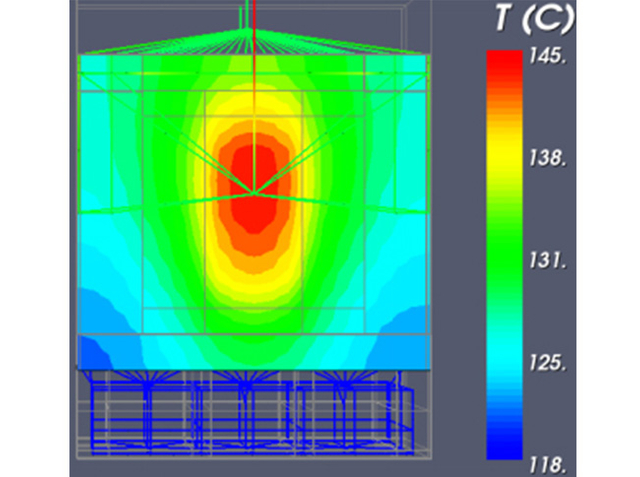

ファンサーマルシミュレーション温度図を用いた方式

（シミュレーション結果は、元の設計ヒートシンク+ C6025ファンIGBTが151℃のゲスト温度を有することを示し、溶液はNMB6025ファンと一致し、IGBTゲスト温度は145℃です。2つのファンは同じ速度、ノイズを持ちます。、電圧、寿命、それでNMBファンは最初の選択です。）

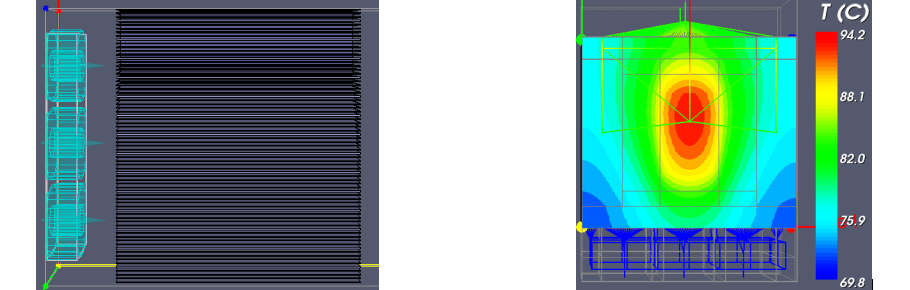

太陽光発電インバータの空冷放熱方式のシミュレーション結果の概略図とデータ概要：

データ概要：
（1）全てのアルミ製のシャベルヒートシンク+ NMB6025ml 7800rpmファンを採用し、ヒートシンクの形状は変わらず、底板の厚さは変わらず、拍車の厚さは0.8mm、合計73フィン、間隔：2.3mm、シャベルアルミヒートシンク。
（2）特別な注意：空気が戻ってくるのを防ぐため、調整ファンと前面パネルの間に隙間がない。（元の設計に応じて5mmのギャップがある場合は、空気が流れ戻し、温度は6℃増加します。）
（3）シミュレーション結果：IGBTケース温度は94.2℃で、顧客の100℃の要件を満たしています。
