インバータは電源レギュレータとも呼ばれます。直流電力をAC電力に変換するプロセスは反転と呼ばれます。反転機能を実現できる回路はインバータ回路と呼ばれます。反転処理を実現できる装置は、反転装置またはインバータと呼ばれる。太陽エネルギー発生システムで

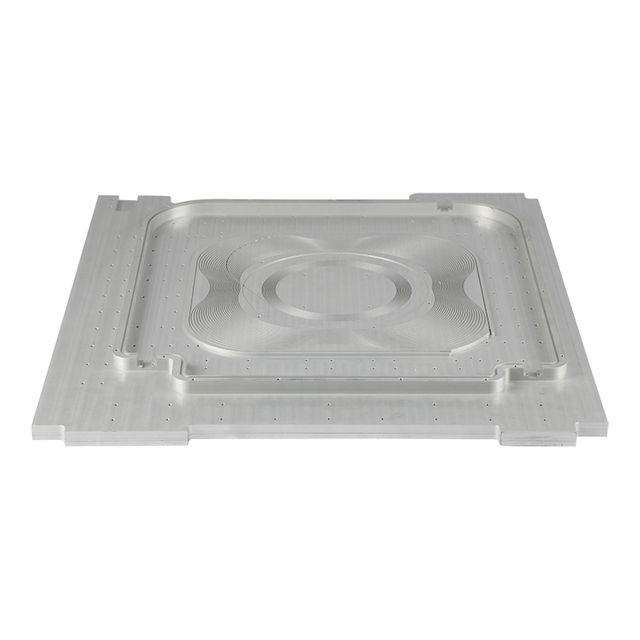

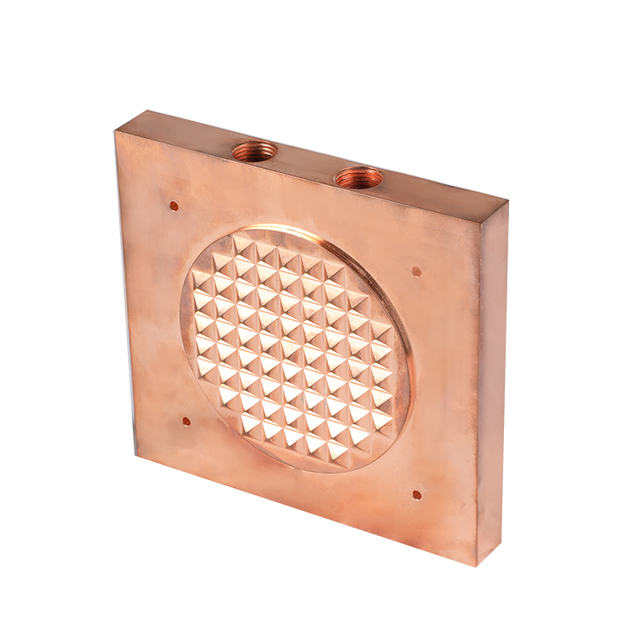

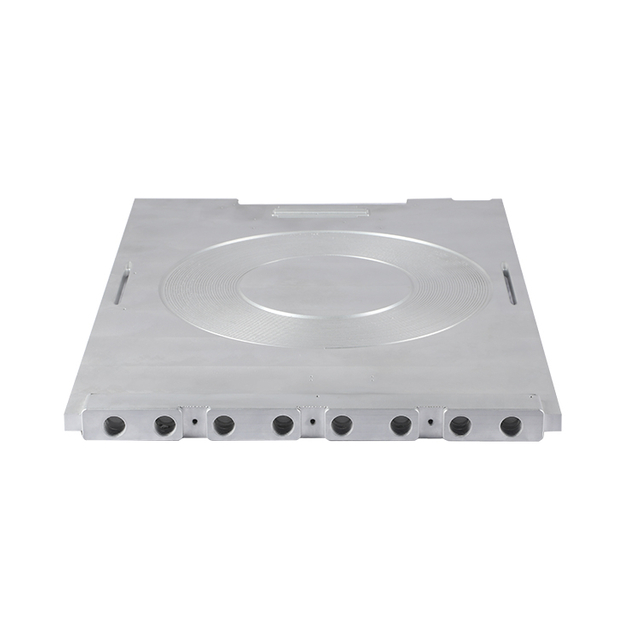

PVインバータのための冷却ソリューション

インバータは電源レギュレータとも呼ばれます。直流電力をAC電力に変換するプロセスは反転と呼ばれます。反転機能を実現できる回路はインバータ回路と呼ばれます。反転処理を実現できる装置は、反転装置またはインバータと呼ばれる。太陽エネルギー発生システムでは、インバータ効率は太陽電池容量と蓄電池の容量を決定する重要な要素です。 PVインバータの内訳は、PVシステムをシャットダウンさせ、これは直接発電の損失につながります。したがって、高い信頼性は、PVインバータの重要な技術的インジケータです。
PVインバータの良好な冷却は、その動作の高い信頼性を確保するための重要な基準です。そのため、PVインバータの設計段階の初めに熱シミュレーションを行うことをお勧めします。これはPVインバータ製造業者によって考慮される最初の問題となっています。中国の専門の高出力冷却メーカーの1つとして、WinShare Thermalは、信頼性の高い熱シミュレーションとテストを実行する能力を所有する優れたサーマルデザインと開発チームを持っています。私達はインバータのための冷却技術に関していくつかの国内外のPVインバーターメーカーと協力し、そして私達のプロフェッショナルな冷却技術でサービスを供給して支援してきました。

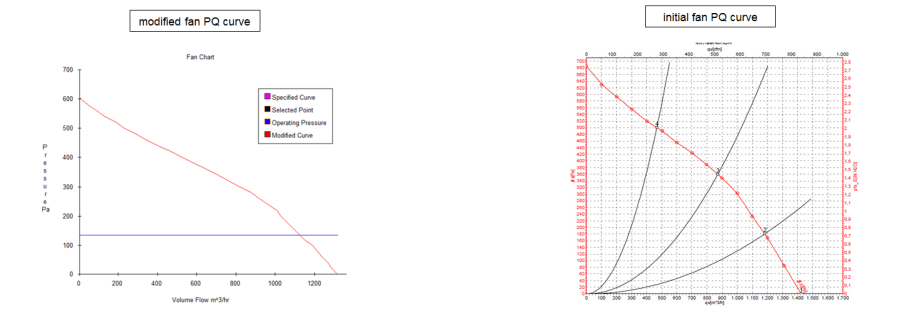

80 Paのシステムインピーダンスを仮定すると、ヒートシンクを通るファンカーブは次のように調整することができる。

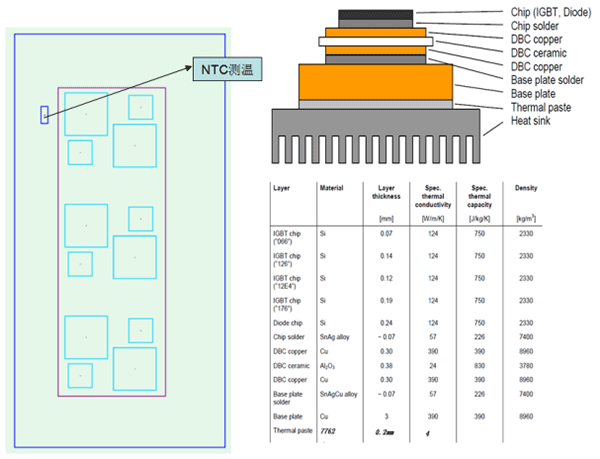

左上の図は、インフィニオンIGBTの内部構造と放熱装置の概略図です。

ダイオード:59W;
IGBT:124.5W。
合計:1100WW;
熱界面材料を0.15mmとする
k = 3W / m * kの熱伝導率で厚い

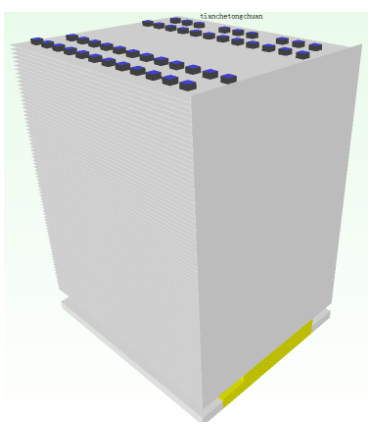

ヒートシンクソリューションのシミュレーションモデルとそのパラメータの概略図:

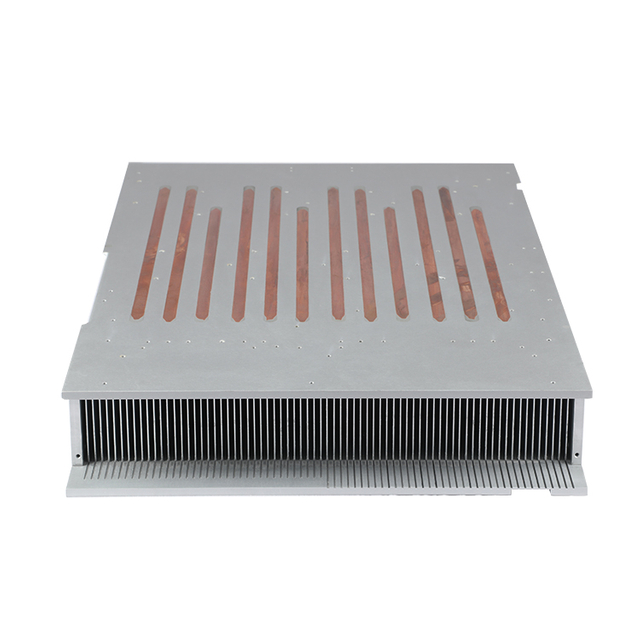

ヒートシンクパラメータ:
寸法:W236 * L200 * H304mm
フィン:
厚さ:0.6mm
フィンギャップ:3.0mm
フィン数:77フィン
ヒートパイプパラメータ:
DD8焼結チューブまたは溝構造。
24個のU字型ヒートパイプ(単層レイアウト)および48個のL字型ヒートパイプ(二層レイアウト)が使用されている
4258はんだ付けには低温はんだペーストを使用します。
ベース:Alプレート+銅板(IGBT熱源エリア)
単一層のヒートパイプを有する設計は、ヒートパイプの二層と比較して、低コストおよびより高い冷却性能を有する。

PVインバータの冷却溶液のシミュレーションデータの概要:

解決

t

h
TB MAX

h
DT.

NTC1

NTC2

NTC3

ファン
労働点

Al Base +
銅ブロック

55

IGBT / 3PCS
1100W /それぞれ
反応器
700W

85.1

28

87.6

88.1

87.5

1127.5
M ^ 3 / HR
215paの
