私の仕事では常に熱との戦いが見られます。最新のテクノロジーは信じられないほど高温になります。電気自動車や巨大なデータセンターの世界では、熱を除去することは単なる細かいことではありません。それは重要なニーズです。私たちは、大量の電力を処理するシステムを扱っています。したがって、強力な冷却ソリューションが必要です。ここで、 真空ろう付けという特別なプロセスが真の変革をもたらします。
EV バッテリー パック用の複雑なコールド プレートを初めて見たときのことを覚えています。それには何十もの小さな溝があり、すべて完全に密閉されていました。真空ロウ付けで作られていることが分かりました。このテクノロジーが、私たちが直面している最大の熱的課題のいくつかを解決する鍵であることに気づいた瞬間でした。
では、真空ろう付けとは何でしょうか？これは、非常にクリーンで管理された空間で金属を接合する方法です。これは、驚くべき効率で熱を移動させるコンポーネントを構築するのに役立ちます。このガイドは、私が学んだことを共有するための方法です。真空ろう付けの利点について説明します。プロセスをステップバイステップで説明します。そして、それが驚くべき新技術を生み出すためにどこで使われているかをお見せします。この重要なガイドでは、他の方法では得られないパフォーマンスを実現するためのベスト プラクティスを使用して、真空ろう付けをマスターすることで熱ソリューションをどのように向上させることができるかを説明します。
基本から始めましょう。真空ろう付けはハイテク接合プロセスです。金属部品の接続に使用します。特別な炉の中でこれを行います。まず、炉内の空気をすべてポンプで排出します。これにより真空が発生します。真空とは、ほとんど何もない空間のことです。これは非常に重要なステップです。
炉の中で部品を加熱します。フィラーメタルも使用しております。溶加材の融点は、接合する部品よりも低くなります。炉が十分に熱くなると、フィラーメタルが溶けます。液体になります。しかし、主要な部品である基材は溶けません。しっかりしたままです。その後、液体フィラーメタルが部品間の小さな隙間に流れ込みます。冷えると、非常に強力できれいな結合が形成されます。特殊な高強度金属接着剤を使用しているようなものです。
金属を接合する他の方法に精通しているかもしれません。真空ろう付けと真空ろう付けはどう違うのかとよく質問されます。通常のロウ付けとは異なり、フラックスを使用しません。フラックスは、金属表面をきれいにするために従来のろう付けやはんだ付けで使用される化学ペーストです。真空ではそれは必要ありません。真空自体が酸化物の形成を防ぎ、部品を清潔に保ちます。酸化物は錆びのようなもので、弱い箇所が生じます。
違いを示す簡単な表は次のとおりです。
特徴 | 真空ろう付け | 従来のろう付け | 溶接 | はんだ |
環境 | 真空（空気を入れない） | 通常の空気 | 通常の空気 | 通常の空気 |
フラックスは必要ですか? | いいえ | はい | 時々 (シールドガス) | はい |
熱レベル | 高い | 高い | 非常に高い | 低い |
卑金属が溶ける？ | いいえ | いいえ | はい | いいえ |
関節強度 | とても強い | 強い | 最強（地金の部分） | 弱い |
清潔さ | とてもきれい | 後洗浄が必要 | 乱雑になる可能性があります | 後洗浄が必要 |
では、なぜこれを冷却システムに使用するのでしょうか?それは完璧な関節を生み出すからです。熱管理では、ヒートシンクやコールド プレートなどを構築します。これらのデバイスには、液体が流れるチャネルがあることがよくあります。ほんのわずかな漏れでもシステム全体が故障します。真空ろう付けにより、完全に漏れのない接合部が作成されます。
結合も非常に強力で、隙間や隙間がありません。これは熱伝導に優れています。熱は滞留することなく接合部をスムーズに移動できます。これは、熱抵抗が低くなり、冷却性能が向上することを意味します。
真空ろう付けをうまく機能させるための 3 つの重要なアイデア。
● 毛細管現象： 液体状の溶加材を接合部に引き込む魔法です。水に触れたペーパータオルを考えてみましょう。水が勝手にタオルを登っていくようです。ここでも同じことが起こります。金属部品間の制御された小さな隙間が、溶けた金属フィラーを引き込み、空間全体を完全に満たします。
● 蒸気圧管理: 真空中では、金属内の一部の元素が高温でガスに変化する可能性があります。これを蒸発といいます。たとえば、亜鉛やマグネシウムなどの金属は「沸騰」して炉の内側を覆う可能性があります。これを防ぐには、温度と真空度を注意深く制御する必要があります。
● 分圧: 場合によっては、蒸発を止めるために、制御された少量の中性ガス (アルゴンや窒素など) を炉に戻します。これを分圧の生成といいます。圧力は金属元素がガスにならない程度に上昇しますが、酸化物を生成するには十分ではありません。それは微妙なバランスをとる行為だ。
私は多くのプロジェクトを管理してきましたが、製造プロセスを選択するときは常にメリットに注目します。高出力の熱管理では、真空ろう付けの利点は無視できないほど優れています。非常に多くの問題を一度に解決します。なぜそれが私にとって好ましい方法なのかを詳しく見てみましょう。
一番の利点はジョイントの品質です。真空中で作業を行うため、酸素は存在しません。酸素がないということは、高温の金属表面に酸化物が形成されないことを意味します。酸化物は弱く、良好な結合を妨げます。その結果、明るく、きれいで、信じられないほど強力な接合部が得られます。これらの結合は非常に耐久性があります。高温やストレスに長時間耐えても故障することがありません。これは、何年も走行しなければならない電気自動車の冷却システムにとって不可欠です。
完全に平らなコールド プレートを構築しようとしているところを想像してください。加熱が不均一になると金属が反ったりねじれたりすることがあります。真空炉で部品全体を均一に加熱します。コンポーネントのすべての面が同時に同じ温度に達します。この制御された加熱と冷却のサイクルにより、歪みが非常に少なくなります。私たちが作るすべての部品は、前回のものとほぼ同じです。この一貫性は、大量生産における信頼性の高い熱性能にとって非常に重要です。
このようなハイテクプロセスは費用がかかるに違いないと考える人もいます。しかし、長期的には、そのほうが費用対効果が高い場合が多いです。まず、フラックスを使用しないため、ろう付け後の洗浄が完全に不要になります。フラックス残留物の洗浄は面倒で時間とコストがかかるステップです。第二に、真空炉は非常に大型であることが多いです。これにより、バッチ生産が可能になります。 1 サイクルで数百、場合によっては数千の小さな部品を炉にロードすることができます。この拡張性により、部品あたりのコストが非常に競争力のあるものになります。 ECM Technologies による分析では、これにより特定の部品のサイクル タイムが最大 40% 短縮されることが示されました。
これは熱設計者にとって大きな利点です。冷却システムでは、最高のパフォーマンスを得るために、さまざまな材料を一緒に使用したいことがよくあります。たとえば、銅は熱の拡散に優れていますが、アルミニウムは軽量で安価です。溶接などの従来の方法で銅とアルミニウムを接合するのは非常に困難です。しかし、真空ろう付けならそれが可能になります。異種金属のろう付けが簡単に行えます。これにより、航空宇宙やEVなどの業界に最適な、高性能かつ軽量な高度な冷却システムを設計できるようになります。
私はエンジニアとして、自分の仕事が環境に与える影響にも気を配っています。真空ろう付けプロセスは非常にクリーンです。フラックスを含まないため、処理や廃棄が必要な有害な化学廃棄物が発生しません。ガスを大気中に放出しません。これにより、環境とそれに関わる人々の両方にとって、よりグリーンで安全なプロセスになります。
これらの利点は、当社の運営方法と直接一致します。 ISO 認定施設では、これらのプロセスの利点と研究開発パートナーシップを組み合わせて、お客様のために真に最適化された設計を作成します。
プロセス自体は非常に体系的です。あらゆる段階で細心の注意と正確さが必要です。私は長年にわたって、手順を完璧に実行することで成功がもたらされるのを見てきました。 1 つのステップを間違えると、バッチ全体が台無しになる可能性があります。ここでは、未加工の部品をどのようにして完成した高性能の熱コンポーネントに加工するかについて詳しく説明します。
これは最も重要な段階です。部品が汚れていたり、デザインが悪かったりすると、良好なろう付けができません。
● 洗浄: すべての部品を完全にきれいにする必要があります。これは、接合される表面からすべての油、グリース、汚れ、酸化物を除去することを意味します。当社では特殊な脱脂洗浄手順を採用しております。これはどれだけ強調してもしすぎることはありません。私がこれまでに見たろう付けの問題の 90% は、洗浄が不十分なことが原因でした。
● ジョイント設計: パーツ間の隙間が適切である必要があります。これをクリアランスと呼びます。毛細管現象が適切に機能するには、通常、理想的なクリアランスは $0.025$ mm ～ $0.125$ mmです。小さすぎると溶加材が入りません。大きすぎると毛細管力が弱すぎて接合部を完全に埋めることができません。
● 固定: 加熱および冷却サイクル全体を通じて、部品は正しい位置に保持される必要があります。当社では、部品が歪んだり反応したりすることなく高温に耐えられる、グラファイトやセラミックなどの材料で作られた治具を使用しています。
部品を準備して治具に組み立てたら、真空炉に入れます。
● フィラーメタルの配置: 接合部にフィラーメタルを配置します。細いワイヤー、カスタム形状のプリフォーム、またはペーストにすることができます。溶けたときにジョイントに直接流れるように配置します。
● 装填とポンプダウン: 組み立てられた部品が炉に装填されます。ドアを密閉し、真空ポンプを起動します。通常は非常に低い圧力に達するまで空気を送り出します。 $10^{-3}$から $10^{-5}$ mbarの間炉のサイズや内部の部品によっては、時間がかかる場合があります。 の
ここで魔法が起こります。炉のコンピューターは加熱サイクルを非常に正確に制御します。
● ランプアップ: 温度はゆっくりと段階的に上昇します。これにより、アセンブリ全体が均一に加熱され、熱衝撃が防止されます。
● 浸漬: 溶加材の融点直下の特定の温度で部品を保持します。これをソークといいます。これにより、アセンブリのすべての部品が安定した均一な温度に保たれます。
● ろう付け: 次に、ろう材の融点のすぐ上まで温度を上げます。フィラーメタルは液体になり、毛細管現象によって接合部に引き込まれます。フローが完了していることを確認するために、この温度で数分間保持します。
真空炉内では、制御された熱と圧力によって完璧な接合が形成されます。
冷却は加熱と同じくらい重要です。
● 制御された冷却: 制御された方法で部品を冷却します。冷却が早すぎると金属に内部応力が発生し、亀裂や歪みが発生する可能性があります。フィラーメタルが固化した後、制御された方法で冷却を加速するために、ファンと窒素などの不活性ガスを使用することがよくあります。
● オプションの分圧: 前述したように、蒸気圧の高い要素を含むろう材をろう付けする場合、蒸発を防ぐために加熱中に不活性ガスの分圧を導入することがあります。
サイクルが完了し、部品が冷えたら、部品を降ろします。明るくきれいに出ます。しかし、まだそれらを確認する必要があります。
● 目視検査： まず接合部を見て、フィラーメタルが適切に流れているかどうかを確認します。
● テスト: 液体冷却プレートなどの重要なコンポーネントについては、リークテストを実施します。ヘリウムまたは空気で部品を加圧し、検出器を使用して微細な漏れを見つけます。用途によっては、X 線検査を使用して接合部の内部を調べ、隙間がないことを確認することもあります。
ここでは、Lucas-Milhaupt のような業界リーダーからインスピレーションを得て、私たちが常に従う重要なヒントをいくつか紹介します。
練習する | なぜそれが重要なのか | 私のアドバイス |
合金の互換性 | フィラーメタルはベースメタルと化学的に適合する必要があります。 | 冶金を常にチェックしてください。標準的なフィラーが基材の独自の組み合わせに機能するとは考えないでください。 |
熱膨張 | 金属が異なれば、加熱時の膨張率も異なります。ジョイントクリアランスが損なわれる可能性があります。 | この動きを考慮して治具を設計してください。大きな部品の場合、多くの場合、より遅い加熱速度が必要になります。 |
クリーンな取り扱い | 指紋さえも油分を残し、ろう付けを台無しにする可能性があります。 | 洗浄した部品は常に糸くずの出ない清潔な手袋を使用して扱ってください。手術器具のように扱ってください。 |
炉のメンテナンス | クリーンなプロセスにはクリーンな炉が不可欠です。 | 当社では、炉の「クリーンアップ」サイクルを定期的に実行して、汚染物質を焼き落とします。これにより、あらゆる作業で完全な真空が保証されます。 |
では、このテクノロジーはどこで使用されているのでしょうか?私たちの仕事が実際に動いて、最先端の産業のいくつかで現実世界の問題を解決しているのを見るのはとても楽しいと思います。真空ろう付けは単なるプロセスではありません。それはイノベーションを可能にするものです。
EVは私たちにとって大きな分野です。バッテリー パックは車の心臓部であり、特に急速充電や高性能運転中に大量の熱を発生します。バッテリーが高温になりすぎると寿命が短くなり、性能が低下します。当社では真空ろう付けを使用して、複雑なアルミニウム製コールド プレートを構築しています。これらのプレートには、液体冷却剤が流れる複雑な内部チャネルがあります。当社のろう付けプロセスは、バッテリーセルに直接配置される単一の漏れ防止ユニットを作成し、効率的に熱を奪います。また、バッテリーからモーターへの電力の流れを管理するインバーターやコントローラーの冷却コンポーネントもろう付けしています。
再生可能エネルギー
グリーン エネルギーへの移行はパワー エレクトロニクスに依存しています。ソーラーパネルまたは風力タービンからの DC 電力を送電網用の AC 電力に変換するインバーターは、巨大な電気負荷を処理します。とても暑くなります。ここでは信頼性が重要です。インバーターの故障はエネルギー生産の損失を意味します。当社は、こうした変動する負荷や過酷な屋外環境に耐えられる、堅牢な真空ろう付けヒートシンクを構築しています。エネルギー貯蔵システムにも安定した冷却を提供し、バッテリーが過熱することなく効率的に充電および放電できるようにします。
データセンターとAI
AI革命について聞いたことがあると思います。大規模な AI モデルをトレーニングするには、膨大なコンピューティング能力が必要です。これは、ラックやラックのサーバーが 100% の容量で稼働し、非常に狭いスペースで信じられないほどの熱を発生することを意味します。従来の空冷では対応できません。業界は液体冷却へ移行しつつあります。当社は真空ろう付けを使用して、冷却剤分配ユニット (CDU) やサーバーのコールド プレートなど、これらのシステムの中心となるコンポーネントを作成します。これらのろう付け部品により、チップへの直接液体冷却が可能になります。これが、次世代プロセッサからの熱を管理する唯一の方法です。

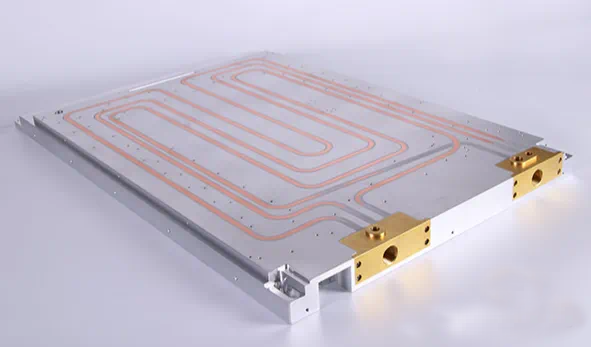

EVバッテリーを最適な温度に保つために不可欠な真空ろう付けコールドプレート。
アプリケーションは増え続けています。航空宇宙産業からは、アビオニクス冷却に使用される軽量熱交換器に対する需要が高まっていると考えられます。医療分野では、正確な温度制御が必要な画像処理装置やレーザー装置に真空ろう付け部品が使用されています。また、5G インフラストラクチャの展開に伴い、強力なアンテナと基地局にも、当社のテクノロジーが提供できる高度な冷却ソリューションが必要になります。将来は熱に関する課題に満ちており、真空ろう付けがそれらを解決するでしょう。
製造パートナーの選択は大きな決断です。彼らの仕事の品質は、製品のパフォーマンスと信頼性に直接影響します。プロジェクトで真空ろう付けを検討している場合は、私が学んだ注意すべき点がいくつかあります。
● 経験と専門知識: チームは冶金学と熱力学について深い理解を持っていますか?ろう付けは炉を操作するだけではありません。それはその背後にある科学に関するものです。
● 認証: 自動車アプリケーション向けの ISO 9001 や IATF 16949 などの品質認証を探してください。これらは、プロバイダーが堅牢で再現可能なプロセスを備えていることを示しています。
● カスタマイズと設計のサポート: 最良のパートナーは、あなたの図面を受け取って部品を作成するだけではありません。彼らはあなたと協力します。熱パフォーマンスをシミュレーションし、設計の改善を提案し、製造の最適化に役立つ必要があります。彼らはエンジニアリング チームの延長として機能します。
ここで築いたチームを誇りに思います。私を含む私の同僚の多くは、熱管理業界の世界トップ企業での経験を持っています。私たちはその実践的な経験と研究開発への強い取り組みを組み合わせています。華南理工大学とのパートナーシップにより、当社は新しい材料とプロセスの最前線に留まることを可能にしています。
私たちは完全なサービスを提供します。それは設計のシミュレーションと最適化から始まります。次にラピッドプロトタイピングに進み、最後に量産に移ります。私たちはあらゆる段階でお客様をガイドします。私たちはサプライヤー以上の存在になりたいと考えています。私たちはお客様の熱管理パートナーでありたいと考えています。私たちはあなたの課題を受け止め、それを私たち自身のものにします。
私たちは多くのことをカバーしてきました。私たちは、金属をきれいに接合する強力な方法である真空ろう付けの基本から始めました。私たちは、優れた接合部、高精度、コスト効率、材料の多用途性など、その主な利点を調査しました。慎重な準備から品質保証までのプロセスを段階的に説明しました。そして、それが電気自動車、再生可能エネルギー、データセンターにおける重要なテクノロジーをどのように実現しているのかを見てきました。
あなたが熱に関する厳しい課題に取り組んでいるエンジニアまたはプロジェクト マネージャーである場合は、真空ろう付けについてさらに深く検討することをお勧めします。可能性を変革し、課題をイノベーションの機会に変えることができます。未来、特にクリーン エネルギーと高度なコンピューティングによって推進される持続可能な未来は、ますます熱くなっています。適切なテクノロジーと適切なパートナーがあれば、私たちはその暑さを管理し、より涼しい世界を構築することができます。
ご検討中のプロジェクトがある場合、または単に詳細を知りたい場合は、Winshare Thermal までお気軽にお問い合わせください。私たちは、あなたの次の大きな挑戦についていつでもお話しする準備ができています。
