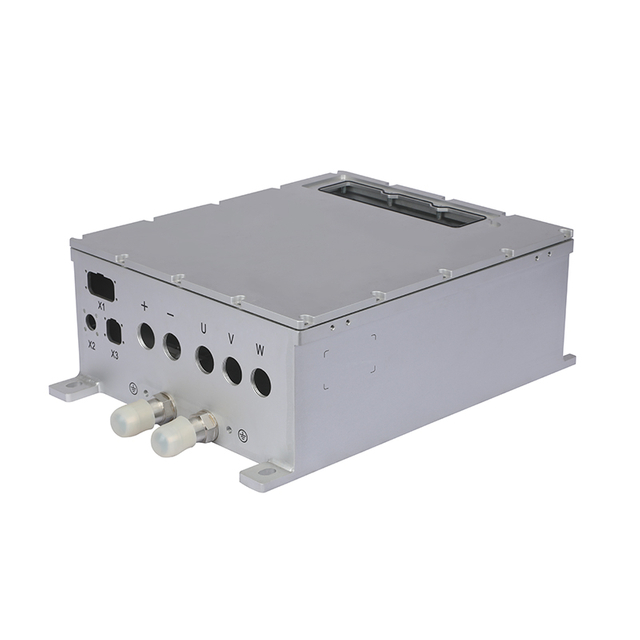

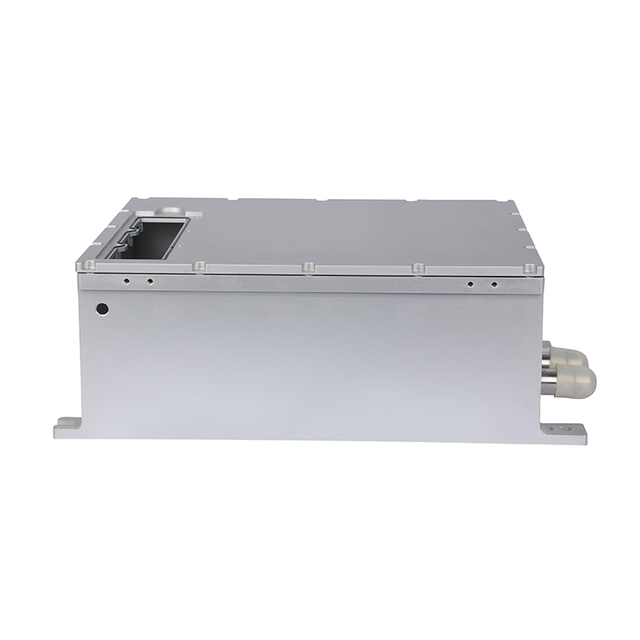

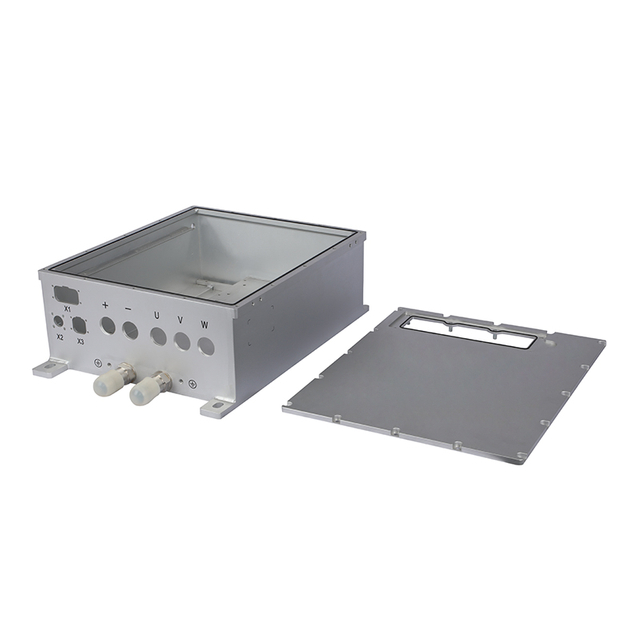

SVG APF SVCのための水冷ヒートシンク

電力品質SVG

静的VAR補償器は、電圧急増とフリッカ、高調波、電圧不均衡を調整するための重要な機器です。 SVGは、より前進および新しい静的VAR補償器であり、柔軟な交流伝送システム（事実）およびカスタム電力（CP）技術の重要な構成要素です。

電力品質SVGのための冷却ソリューション

静的VAR補償器は、電圧急増とフリッカ、高調波、電圧不均衡を調整するための重要な機器です。 SVGは、より前進および新しい静的VAR補償器であり、そして現代のvar補償器の開発の方向である柔軟な交流伝送システム（事実）およびカスタム電力（CP）技術の重要な構成要素である。これら2つの技術の広範なアプリケーションは、動力伝達および流通システムに見出され、これらには長距離電力伝送、市内二次変電所（35 / 110kV）、真空消耗性アーク炉、および圧延工場およびホイスターなどの重産業用負荷が含まれる。太陽光発電、風力発電、電気機関車電源などは、大量の熱を発する装置であり、安定した運転や寿命が長くなるために良好な冷却性能を持つヒートシンクが必要です。
WinShare Thermalには、SVC / SVG冷却では豊富な技術的な経験があります。優れた冷却性能を持つソリューションを供給し、これらには自然冷却、強制空冷、および液体冷却技術のためのサービスと支援が含まれます。

SVG空冷ソリューションの例：

クライアントによって指定されたSVG冷却設計要件は次のとおりです。

周囲温度：	40℃		R4D560-AQ03-01.
海抜の上の上昇：	3000メートル	環境温度要件：	<35℃
IGBTモデル番号を次のように仮定します。	インフィニオンIHV IGBT、合計2個の2ピース、抵抗100w、合計2600Wの1250W / PC。	熱界面材料モデル番号：	0.2mm k = 4W / m * K.
電力とモジュールの量：	合計7個の合計7個の電力は2600 * 7 = 18200Wです。

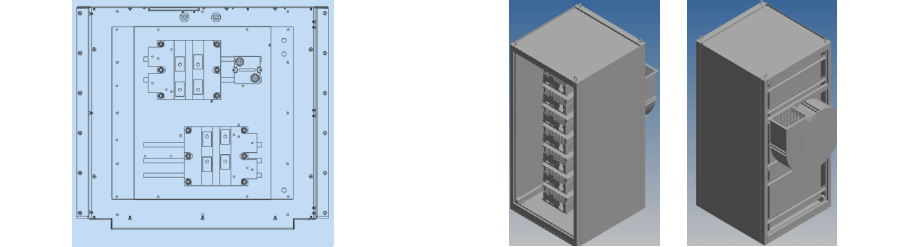

ヒートシンクを有する単一のSVGモジュール上の熱源のレイアウトの化学的

私達は自動車産業の顧客のための以下の急速なプロトタイピング機能を提供します：

Winchare Thermalが提案したヒートシンク設計の主なパラメータ：

カスタムヒートパイプレイアウト設計がどのヒートシンクの寸法400x380x100mm。

熱源とヒートシンクの間の熱グリース

冷却性能を確保するために、1.0mmの壁の厚さでカスタムヒートパイプを使用してください。

9.5mmのヒートパイプが底面のスロットに埋め込まれてから圧縮して冷却性能を確保します。

シミュレーション結果と実状態との間の一貫性を確実にするために、シミュレーションの作業温度限界で対応するデータへのエポキシの熱伝導率を調整します。

アルミニウムボンダーヒートシンクを使用してください。

製品総重量は約22.6 kgです。

ベースプレートと138 w / m 2 Kの熱伝導率を持つフィンのAL5052を使用してください。

シミュレーション結果の概要：

項目	最高気温（c）	吸気空気速度M / S	熱抵抗（C / W）	ヒートシンクのシミュレーション結果は、任意の点の温度が75℃以下であることを示したそして温度差は35℃より小さいので、結果はCustoと出会います。
モジュール1	74.56	5.4	0.0133
モジュール2	74.48	5.39	0.013
モジュール3	74.52	5.4	0.013
モジュール4.	73.72	5.36	0.013
モジュール5	74.56	5.56	0.013
モジュール6.	74.63	5.58	0.013
モジュール7.	74.43	5.58	0.013
