方法 D区別する Dデザイン A利点と Dの利点 液体 寒い P遅い
多くのお客様は、液体コールド プレートの品質を識別する方法を知りたいと考えていますが、これは非常に重要です。関連する知識について簡単にお話します。
の流量 液体コールドプレート パイプの直径を決定します。一般に、流量が大きすぎると、流れ抵抗が大きくなります。また、流量が低すぎると、パイプの材料が無駄になってしまいます。通常、顧客は液体冷却プレートの水の入口と出口の内径を決定します。それは顧客インターフェースと一致する必要があるからです。液体冷却皿の内部流路の実際の設計と選択は、設計エンジニアの技術レベルが最も試される場所です。

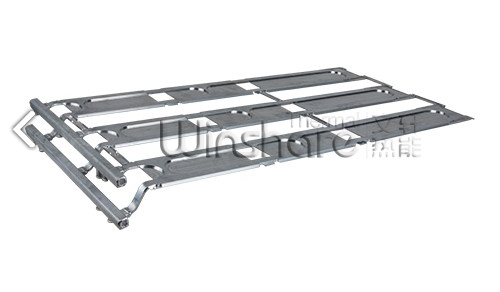

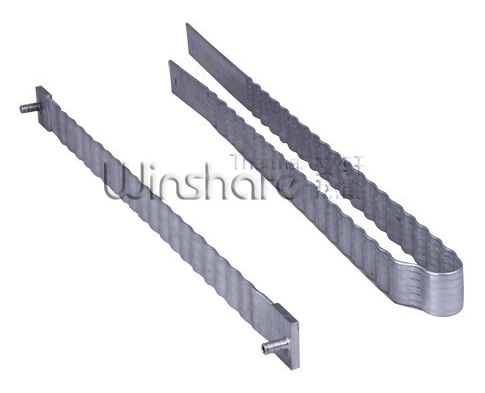

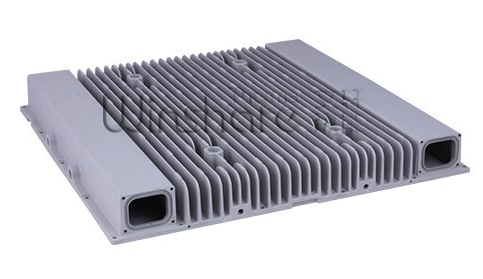

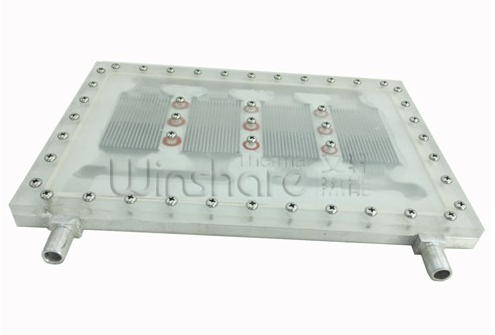

水冷プレートの内部流路の設計と選択について簡単に説明します。
(1) ランナーの直並列構造とサイズ設計は、水冷プレートの温度均一性に対する顧客の要件を考慮する必要があります。対照的に、直列接続では温度上昇、流れ抵抗などを考慮する必要があります。並列接続では分流の均一性と温度上昇を考慮する必要があります。
(2) 水冷プレートの流れ抵抗に対する顧客の制限を考慮すると、流路の単純な手動計算結果の一部はより正確です。
(3) ランナー形状の違いによる製造コストの違いを考慮する必要があり、量産コストが不可欠です。
(4) 機械的強度。
(5) 加工技術:ろう付け
(6) 製造コスト。
水冷プレートの品質の見分け方
いくつかの簡単なツールを使用して、量産された水冷プレートを識別できます。次の方法は、個別に購入したラジエーターでのみ機能します。

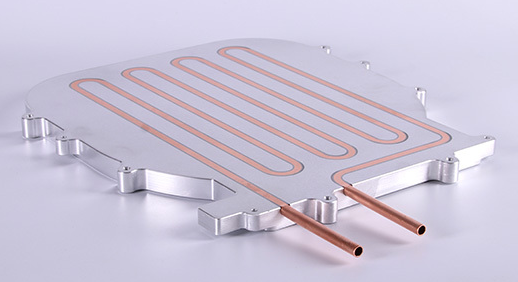

材質の観点から見ると、市販の水冷プレートはアルミニウム板に銅管が埋め込まれた設計になっています。この水冷プレートはアルミニウムと銅の合金で作られており、コスト効率が非常に優れています。アルミニウムや銅の品質は不純物の有無、つまり原料の品質によって決まります。
プロセスによっては、材料は同じでもプロセスが異なります。ただし、ラジエーターの効果は異なります。このプロセスは 2 つの側面から見る必要があります。一つは、設計図通りに生産が行われているかどうかです。もう 1 つは、写真にマークされているパラメータを対応する測定ツールで確認する必要があることです。
水冷プレートの品質によっては、銅管をアルミプレートに埋め込む際に密着性に問題が生じる場合があります。隙間があると放熱効果が損なわれ、場合によっては水漏れの原因となります。また、銅管とアルミニウム板は埋込管工法により接続され、その後、研削またはフライングサーフェイス加工により加工される。したがって、水冷プレート全体は平面を形成する。この平面が平坦かどうかで良し悪しを判断することもできます。銅管とアルミ板が面状に融着しているか、隙間や凹凸があるかによって放熱効果が変わります。
パフォーマンスの観点から、データはシミュレーション ソフトウェアをテストすることによって取得されます。機械上のデータを確認し、データを比較し、結果が設計要件を満たしているかどうかを確認します。
水冷プレートの設計上の利点と欠点は、いくつかの観点から大まかに判断できます。要件がさらに高い場合は、尋ねることができます ウィンシェア 放熱量の測定データについてはこちらをご覧ください。データで判断したほうが正確です。
