コールドプレートにはどのような材料が使用されていますか?

数ブラウズ:1     著者:サイトエディタ     公開された: 2024-06-21      起源:パワード

使用されている主な材料は、 コールドプレート 材質にはアルミニウム、銅、真鍮がありますが、熱伝導率、重量、コストのバランスからアルミニウムが最も一般的です。さらに、グラファイトとステンレス鋼は、その独特の特性が有利な特定の用途に使用されます。

コールドプレートに使用される主な材料

1. アルミニウム

· 一般的な合金:AL6061、AL6063。

· 利点: アルミニウムは、優れた熱伝導性、軽量性、コスト効率、製造の容易さにより好まれています。これらの特性により、熱管理のさまざまな用途に理想的な選択肢となります。

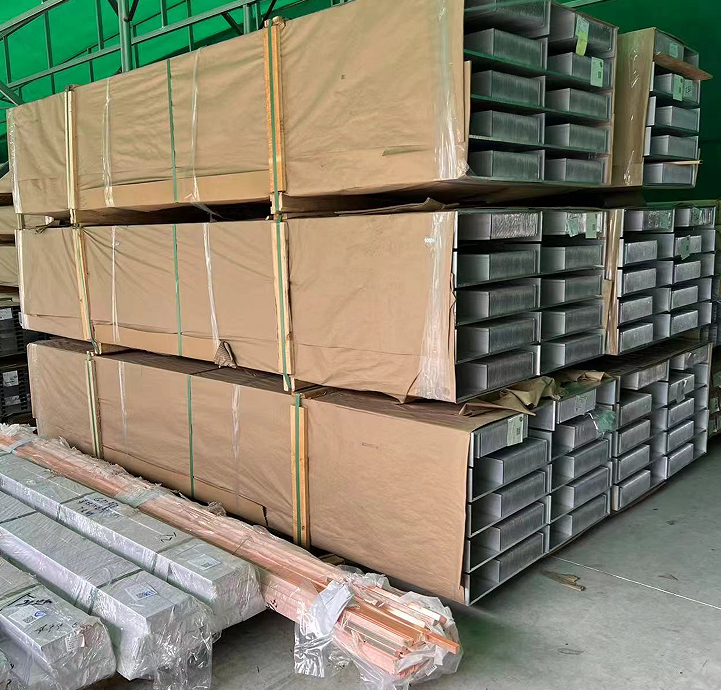

Winshare コールド プレートの製造に使用されるサーマル アルミニウム材料倉庫

2.

· 利点:銅は熱伝導率が高く、効率的な熱伝達に不可欠です。熱性能を最大化するために、チューブなどのコールド プレートの特定の部分によく使用されます。

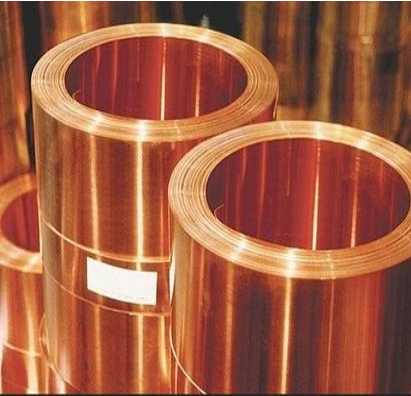

コールド プレートの製造に使用される Winshare Thermal Copper

3. 真鍮

· 使用法: 真鍮は機械加工とろう付けが容易なため、通常、コネクタに使用され、コールド プレート アセンブリでの信頼性と耐久性のある接続が保証されます。

Winshare Thermal のコールド プレート製造に使用される真鍮素材

4. 黒鉛

· 利点:熱伝導性に優れ、軽量なグラファイトを採用しています。最小限の重量で高い熱性能を必要とする用途に特に役立ちます。

Winshare Thermal のコールド プレート製造に使用されるグラファイト素材

5. ステンレス鋼

· 利点: ステンレス鋼は優れた熱伝導性、高強度、耐食性を備えているため、要求の厳しい特定の用途に適しています。

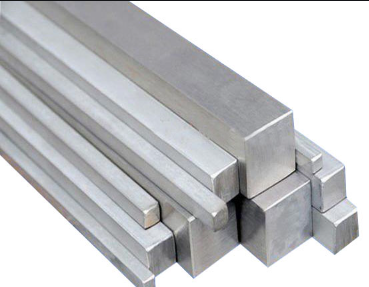

Winshare Thermal は、コールド プレートの製造に使用されるステンレス鋼材料を展示します。

追加の材料と表面処理

表面処理

· Surtec 650 と陽極酸化処理: これらの処理は、耐食性と耐久性を強化するためにコールド プレートに適用され、コンポーネントの寿命を延ばします。

断熱材

· 材料: EPDM、シリコーン、ポリウレタンフォームは、コールドプレートアセンブリ内の電気絶縁とシールに一般的に使用されます。これらの材料は電気的短絡を防止し、環境要素に対して必要なシールを提供します。

製造プロセスと材料の考慮事項

CNC加工

· 精度と信頼性: CNC 加工は、複雑な形状を正確に作成できるため、アルミニウムおよび銅のコールド プレートの製造に広く使用されています。このプロセスにより、効果的な熱管理に必要な複雑なデザインを正確に製造できます。

積層造形

· 柔軟性: 積層造形により、従来の方法では実現が困難であった複雑な形状の製造が可能になります。研究用途や航空宇宙などの産業で特に役立ちます。

接着と押出

· ボンディング: コールドプレートの性能にとって重要な、高い寸法精度と優れた表面仕上げを保証します。

· 押し出し: さまざまな形状を迅速に製造するためのコスト効率の高い方法で、アルミニウム コールド プレートの作成に一般的に使用されます。

Hydroforming

· 利点: ハイドロフォーミングは、特に複雑なデザインが必要な場合に、コールド プレートに複雑な形状を作成します。このプロセスでは、高圧流体を使用して金属を成形し、最終製品の設計と強度に柔軟性をもたらします。

冷却液と材料の互換性

一般的な流体

· 水およびグリコール/水混合物 最も一般的に使用される冷却液です。腐食を防ぐには、流体とコールドプレートの材料間の適合性を確保することが不可欠です。

特別な考慮事項

· 高品質または脱イオン水:腐食やスケールの原因となる不純物を避けるために使用されます。

· エチレングリコールとプロピレングリコール 低い凝固点を必要とする用途に選択され、寒い環境でも効率的な動作を保証します。

コールドプレート製造における新たなトレンド

先端材料

· 探検: コールド プレートの熱性能の向上、軽量化、耐久性の向上を実現できる新素材の研究が進行中です。これには、先​​進的な複合材料や新しい金属合金が含まれます。

業界固有のカスタマイズ

· カスタマイズ: メーカーは、自動車、航空宇宙、ハイパフォーマンス コンピューティングなど、さまざまな業界の特定の熱管理ニーズを満たすために、コールド プレートの設計をますますカスタマイズしています。

コールドプレート製造における品質管理

試験方法

· 非破壊検査 (NDT): X 線検査、超音波検査、熱画像などの技術により、コールド プレートに損傷を与えることなく完全性が保証されます。

· 破壊試験: コールド プレートに使用される材料の機械的強度と耐久性を検証するための引張試験や破裂圧力試験などの方法が含まれます。

コールド プレートで使用されるさまざまな材料と製造プロセスを理解することで、さまざまな業界にわたる熱管理ソリューションを最適化する複雑さをより深く理解できるようになります。

まとめ

要約すると、コールド プレートに使用される主な材料はアルミニウム、銅、真鍮であり、特定の用途にはグラファイトやステンレス鋼も使用されます。各材料には、熱伝導率、重量、コストの点で独自の利点があります。

最適な熱管理ソリューションについては、次の点を考慮してください。 ウィンシェアサーマル。 私たちはその分野の専門家として、 カスタマイズされたコールドプレートの設計 お客様の特定の要件を満たすために。高性能材料、特殊な表面処理、高度な製造プロセスが必要な場合でも、Winshare Thermal は熱管理のニーズに最適なソリューションを提供します。アプリケーションで優れたパフォーマンスと信頼性を実現できるようお手伝いいたします。
