パッシブ ヒートシンクを理解する: 包括的なガイド

数ブラウズ:0     著者:サイトエディタ     公開された: 2024-05-23      起源:パワード

1. パッシブヒートシンクの紹介

a. 定義と目的

パッシブヒートシンク 熱管理システムに不可欠なコンポーネントです。ファンなどのアクティブコンポーネントなしで電子デバイスからの熱を放散するように設計されています。自然の熱伝達メカニズムに依存して、最適な動作温度を維持し、過熱を防ぎます。

b. エレクトロニクスにおける熱管理の重要性

効果的 熱管理 エレクトロニクスでは寿命と信頼性を確保するために重要です。過熱はコンポーネントの故障、パフォーマンスの低下、デバイスの寿命の短縮につながる可能性があります。パッシブ ヒートシンクは、特に高性能で高密度の電子環境において、熱平衡を維持する上で極めて重要です。

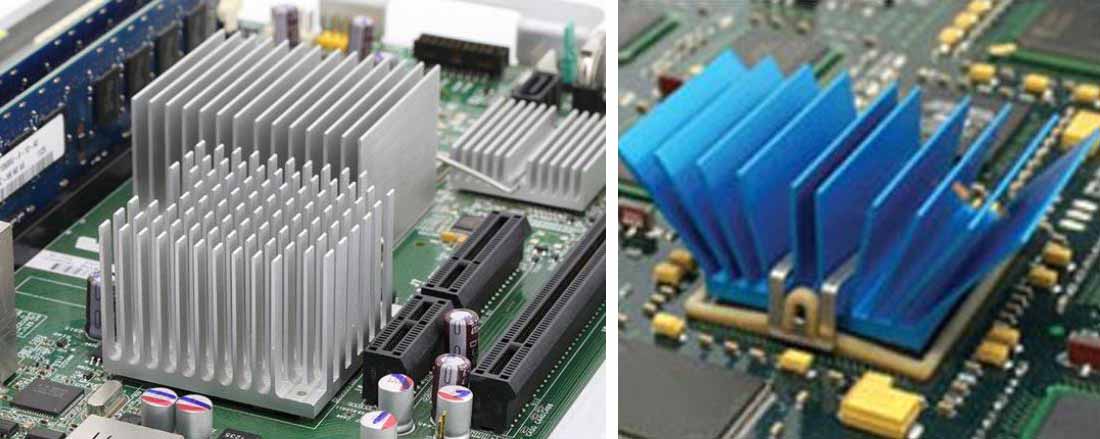

パッシブヒートシンク - winsharethermalloy.com

2. パッシブヒートシンクの動作原理

a. 熱伝達のメカニズム

熱伝達 パッシブ ヒートシンクでは、次の 3 つの主要なメカニズムを通じて発生します。

1. 伝導 材料を通る熱の直接的な流れを指します。熱伝導率の高い材料としては、アルミニウムや銅などが挙げられます。

2. 対流 流体の動き、通常は空気による熱の伝達です。実用的な設計により、ヒートシンク周囲の空気の流れが最大化されます。

3. 放射線: 電磁波の形での熱エネルギーの放出。このメカニズムは一般にそれほど重要ではありませんが、表面処理によって最適化できます。

b. ヒートシンクの性能に影響を与える要因

いくつかの要因がシステムの効率に影響します。 パッシブヒートシンク:

· 材料: 銅はアルミニウムに比べて熱伝導性に優れていますが、アルミニウムの方が軽量で、多くの場合コスト効率が優れています。

· 表面積: 表面積が大きくなり、冷たい周囲空気への露出が増えるため、熱放散が強化されます。

· フィンのデザイン:フィン フィンの数、形状、向きは空気の流れと熱伝達効率に大きく影響します。

3. パッシブヒートシンクの種類

a. 押出成形ヒートシンク

押し出し成形ヒートシンク 金属を金型に押し込んで特定の断面形状を作成します。コストパフォーマンスとカスタマイズの容易さで人気があります。これらのヒートシンクは優れたパフォーマンスを提供し、さまざまなアプリケーションで広く使用されています。

b. 打ち抜きヒートシンク

打ち抜きヒートシンク 金属シートを目的の形状に打ち抜くことによって製造されます。この方法は大規模生産には経済的ですが、フィンの形状に制限があるため、通常は押出成形設計よりも性能が低くなります。

c. 接着/折り曲げフィン ヒートシンク

接着または折り畳まれたフィン ヒートシンク 個々のフィンをベースプレートに接着する必要があります。この設計により、高密度のフィン配置が可能になり、表面積と空気の流れが向上します。コンパクトでありながら効率的な熱管理ソリューションを必要とするアプリケーションに最適です。

d. ピンフィンヒートシンク

ピンフィンヒートシンク ベースプレートから突き出たピンの配列が特徴で、空気の乱流と熱放散を強化します。これらは自然対流環境で特に効果的であり、多方向に向けることができるため、多彩な取り付けオプションを実現できます。

スカイブドフィンカスタム銅製ヒートシンク

4. パッシブヒートシンクの設計上の考慮事項

a. 熱抵抗と放熱の要件

理解する アプリケーションの熱抵抗 そして特定の熱放散のニーズが重要です。エンジニアは、信頼性の高い動作を確保するために、総電力損失を計算し、適切な熱抵抗を持つヒートシンクを選択する必要があります。

b. エアフローと向き

気流 ヒートシンクの周囲はパフォーマンスに大きな影響を与えます。設計者は自然対流を考慮し、場合によってはヒートシンクの戦略的な配置と方向によって自然対流を強化して、冷却効率を最大化する必要があります。

c. スペースの制約と重量制限

多くのアプリケーションでは、 スペースと重量 重要な要素です。特に、グラムやミリ単位が重要なポータブル電子機器や航空宇宙電子機器では、コンパクトな設計と軽量の素材が求められることがよくあります。

d. コストと製造上の考慮事項

バランスを取る 料金 そしてパフォーマンスは重要な課題です。高性能の素材と複雑な設計により、熱管理が向上しますが、価格も高くなります。ダイカスト、押出、スタンピングなどの製造技術は、数量要件と予算の制約に基づいて選択する必要があります。

5. パッシブヒートシンクの用途

a. コンピュータのコンポーネント

パッシブヒートシンク で広く使用されています コンピュータのコンポーネント CPU、GPU、電源など。最適な温度を維持し、パーソナル コンピューター、サーバー、データ センターの最高のパフォーマンスと信頼性を確保します。

b. カーエレクトロニクス

In 自動車エレクトロニクス、パッシブ ヒートシンクは、エンジン コントロール ユニット (ECU) やインフォテインメント システムなどのコンポーネントの熱を管理します。さまざまな熱条件下でも一貫したパフォーマンスを保証し、車両の信頼性と安全性に貢献します。

c. 通信機器

通信機器ベースステーションやルーターなどは、連続動作によって発生する熱を管理するためにパッシブヒートシンクに依存しています。効果的な熱管理により、中断のないサービスが保証され、重要な通信インフラストラクチャの寿命が延びます。

d. 産業用オートメーションシステム

In 産業オートメーションシステム、パッシブ ヒートシンクは、センサー、コントローラー、アクチュエーターの熱を管理するために重要です。過酷な産業環境でも信頼性の高いパフォーマンスを実現し、ダウンタイムとメンテナンスのコストを削減します。

6. パッシブヒートシンクの利点と限界

a. 利点

· サイレントオペレーション: パッシブ ヒートシンクはノイズなしで動作するため、ノイズに敏感な環境に最適です。

· 信頼性: 可動部品がないため、パッシブ ヒートシンクは信頼性が高く、メンテナンスも最小限で済みます。

· 低メンテナンス: インストール後は最小限の継続的なメンテナンスが必要となり、システム全体の維持費が削減されます。

b. 制限事項

· 限られた放熱能力: パッシブ ヒートシンクの放熱能力は最大であるため、非常に高出力のアプリケーションには適していません。

· 周囲条件への依存: そのパフォーマンスは周囲温度と気流条件に大きく影響される可能性があり、特定の環境では効果が制限されます。

7。 結論と今後の動向

の役割 パッシブヒートシンク 特に静音動作と信頼性が最優先されるアプリケーションでは、熱管理が不可欠です。電子機器の進化に伴い、効率的なパッシブ冷却ソリューションに対する需要は増大します。将来のトレンドには、パッシブ ヒートシンクの性能と多用途性を強化するための新素材と高度な製造技術の開発が含まれます。
