LED のパフォーマンスを最大化する: ヒートシンクの設計と熱管理に関する究極のガイド

私。 導入

LED 技術が進歩し、さまざまな用途でますます普及するにつれて、効果的な熱管理が重要になります。適切な熱管理により LED の性能が向上し、寿命が大幅に延長されます。このガイドでは、 LEDヒートシンク 設計と熱管理の要点を説明し、LED プロジェクトを最適化するための洞察と実践的なヒントを提供します。

II. LED の熱管理について

LEDの発熱についての説明

LED は動作の副産物として熱を発生します。この熱が適切に管理されないと、パフォーマンスの低下や寿命の短縮につながる可能性があります。 LED の熱源を理解することは、効果的な熱管理への第一歩です。

ジャンクション温度の概念とその重要性

LED チップが基板と接触する接合部温度は、LED の性能にとって重要です。接合部温度が高いと、光出力が低下し、カラーシフトが発生し、劣化が加速される可能性があります。 LED を最適に動作させるには、ジャンクション温度を安全な制限内に維持することが不可欠です。

熱経路: LED チップから周囲環境まで

熱経路は、LED チップからさまざまな層 (基板、ヒートシンク、サーマルインターフェース材料) を通って周囲環境までの熱の移動を表します。この経路内の各コンポーネントは、熱を放散し、LED が安全な動作温度内に確実に保たれるようにする役割を果たします。

Ⅲ． LED のヒートシンクの基礎

ヒートシンクの種類

1. ダイキャストアルミニウムヒートシンク: これらはコスト効率が高く、多くの LED アプリケーションに適しています。

2. 押出アルミニウムヒートシンク: 設計の柔軟性と高い熱伝導率で知られています。

3. 冷間鍛造アルミニウムヒートシンク: 緻密な構造と強化された表面積により、優れた熱性能を発揮します。

ヒートシンク設計の重要な要素

· 材料： 熱伝導性に優れているアルミニウムや銅がよく使われます。

· 表面積: 表面積の増加により放熱性が向上します。

· フィンのデザイン: フィンの形状と配置は空気の流れと冷却効率に影響します。

パッシブ冷却ソリューションとアクティブ冷却ソリューション

· パッシブ冷却: 自然対流と放射に依存します。低出力から中出力の LED に最適です。

· アクティブ冷却には次の使用が含まれます 熱放散を高めるためのファンまたはその他の機械的手段。高出力 LED アプリケーションに適しています。

IV. LED用ヒートシンク設計の最適化

LEDの間隔と配置の重要性

ヒートシンク上の LED の適切な間隔と配置により、均一な熱分布が確保され、LED の性能を低下させる可能性があるホットスポットが防止されます。

ヒートシンクの形状とそのパフォーマンスへの影響

フィンの高さ、厚さ、間隔などのヒートシンクの形状は、熱性能に直接影響します。最適化された形状により、冷却効率が大幅に向上します。

革新的なデザイン: 分岐アーキテクチャとバイオミミクリー

分岐ヒートシンクや生体模倣構造などの革新的なデザインは、自然の熱放散メカニズムを模倣しています。これらの設計は、コンパクトで軽量でありながら、優れた熱管理を提供できます。

ヒートシンク設計における CFD シミュレーションと熱モデリング

数値流体力学 (CFD) シミュレーションと熱モデリングは、効率的なヒートシンクを設計するために不可欠です。熱流と温度分布の解析が可能になり、物理的なプロトタイプを作成する前に設計を最適化できます。

V. LED システムのサーマル インターフェイス マテリアル (TIM)

熱経路における TIM の役割

TIM は LED とヒートシンクの間の微細な隙間を埋め、熱伝導率を高め、熱抵抗を低減します。

TIMの種類とその用途

· サーマルグリース: 熱伝導性に優れ、塗布も容易です。

· サーマルパッド: 大規模なアプリケーションに便利で、安定した熱性能を提供します。

· 相変化材料: 特定の温度で状態を変化させることで優れた熱伝導率を実現します。

LED プロジェクトに適切な TIM の選択

適切な TIM の選択は、電力密度、動作環境、コストの考慮事項など、LED アプリケーションの特定の要件によって異なります。

VI. ハイパワー LED 用の高度な冷却ソリューション

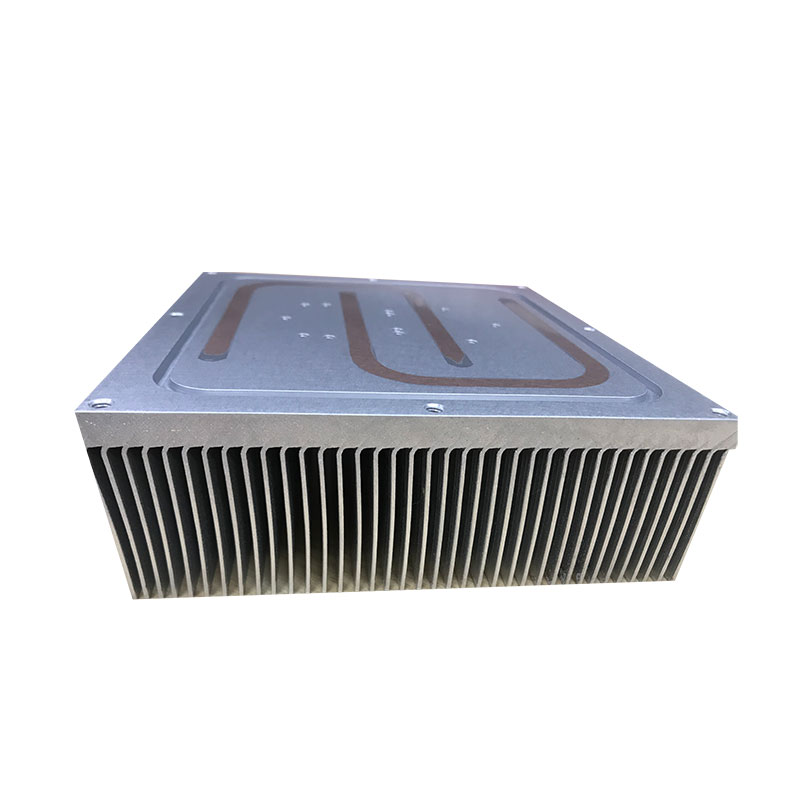

ヒートパイプとベイパーチャンバー

ヒート パイプとベーパー チャンバーは LED からヒートシンクに熱を効率的に伝達し、高出力 LED に優れた熱管理を提供します。

LED用液体冷却システム

液体冷却では、ヒートシンクを通して冷却剤を循環させ、高出力 LED に優れた熱放散を提供します。

LED アプリケーションにおける熱電冷却

熱電冷却器は、ペルチェ効果を使用して LED から熱を逃がし、要求の厳しいアプリケーションで正確な温度制御を実現します。

VII. LED の熱管理における課題

コンパクトな設計と熱的制約

LED の設計がよりコンパクトになるにつれて、限られたスペース内で熱を効果的に管理することが重要な課題になります。

高出力密度 LED とその独特の冷却ニーズ

高出力密度 LED はより多くの熱を発生するため、高度な冷却ソリューションと効率的なヒートシンク設計が必要になります。

熱性能とコストおよび美観のバランスをとる

効果的な熱管理では、パフォーマンスとコストおよび美的考慮事項のバランスをとり、ヒートシンクの設計がすべての機能的および視覚的要件を確実に満たすようにする必要があります。

Ⅷ. LED ヒートシンク技術の将来の動向

先端材料（グラフェン、カーボンナノチューブ）

グラフェンやカーボン ナノチューブなどの革新的な素材は、優れた熱伝導率を提供し、ヒートシンク設計に革命を起こすことになります。

スマートな熱管理システム

リアルタイムの温度データに基づいて冷却を動的に調整するスマート システムの人気が高まっています。

相変化材料 (PCM) の統合

PCM は特定の温度で熱を吸収および放出し、LED に効率的な熱管理を提供します。

IX. LED ヒートシンクの選択と実装に関する実践的なヒント

LED プロジェクトに適したヒートシンクのサイズを計算する方法

正確な計算により、ヒートシンクが過大か過小であるかを確認し、パフォーマンスとコストを最適化します。

自然対流と強制対流のバランスをとる

自然対流と強制対流のどちらを選択するかは、LED アプリケーションの電力要件と環境条件によって異なります。

適切な設置とメンテナンスの重要性

適切な取り付けと定期的なメンテナンスにより、LED の寿命が続くまでヒートシンクが効果的に機能することが保証されます。

X. 結論

LED の性能と寿命を最大化するには、適切な熱管理が重要です。高品質のヒートシンク ソリューションに投資し、先進的な材料と設計を活用し、将来のトレンドに遅れないようにすることで、LED プロジェクトの可能性を最大限に発揮できるようになります。当社のさまざまなヒートシンクと冷却ソリューションを調べて、最適なものを見つけてください。
