近代的な電子機器の厳しい世界では、効果的な熱管理が最重要です。 CPU、GPU、およびその他のコンポーネントがますます強力でコンパクトになるにつれて、従来の熱ソリューションはしばしば過熱を防ぐのに苦労し、パフォーマンスの低下やシステムの障害につながる可能性があります。この課題は、さまざまな冷却技術、特に「蒸気室」と「ヒートシンク」との区別についての質問を頻繁にもたらします。
ヒートシンクは、熱を周囲の環境に放散するように設計された包括的なパッシブコンポーネントであり、蒸気チャンバーは、しばしばヒートシンクのベースに統合された高度な熱拡散装置であり、濃縮熱源を管理する能力を大幅に向上させます。 この重要な違いを理解することは、サーマル設計を最適化するための鍵です。
この記事では、ヒートシンクと蒸気チャンバーが何であるかを明確にし、それぞれの機能を調べ、それらがどのように連携するかを詳細に説明し、蒸気チャンバーが従来のヒートシンクのデザインよりも異なるパフォーマンスの利点を提供するシナリオを議論します。
ヒートシンク は 、電子または機械装置によって生成された熱エネルギーを流体媒体（通常は空気または液体クーラント）に伝達して、デバイスの温度を調節するように設計された受動的な熱交換器成分です。 それは、伝導を介して高温成分から熱を吸収し、その熱を周囲の流体に放散することにより機能します。ヒートシンクは通常、熱源に接触するベースと、熱伝達に利用できる表面積を大幅に増加させるフィンの配列で構成されています。これらは、実質的にすべての最新の電子機器での過熱を防ぐための基本です。

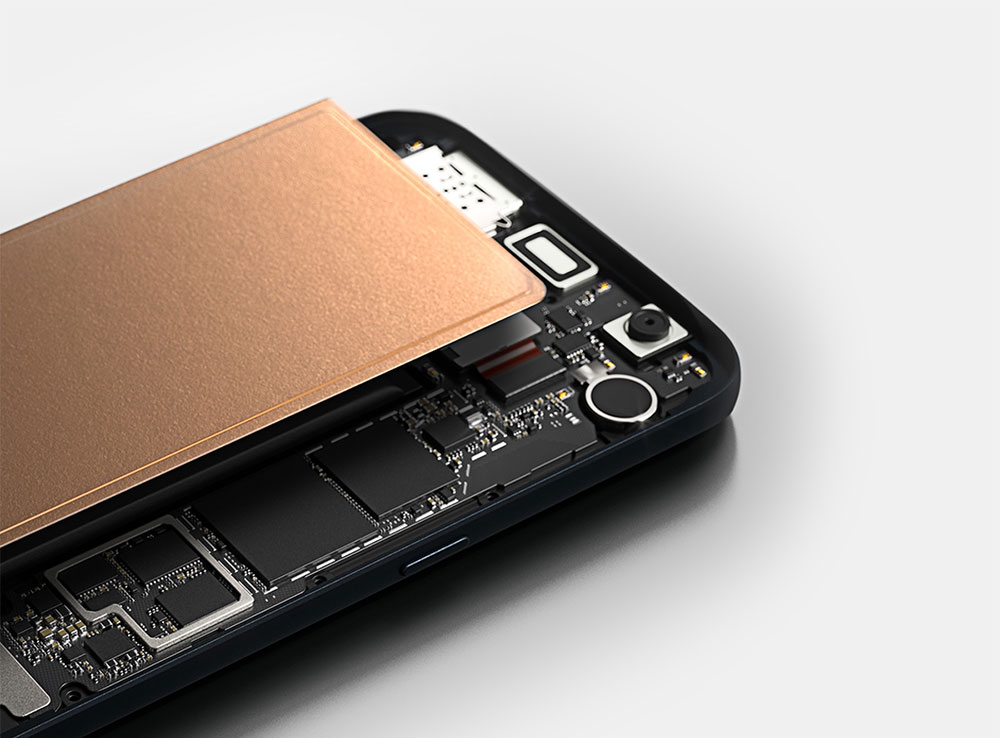

蒸気室は、非常に効率的な平面（平坦な）熱拡散装置で、位相変化の原理（蒸発と凝縮）を利用して、表面全体に迅速かつ均一に熱を分散します。 それは本質的に、少量の作業液（脱イオン水など）と内部芯構造を含む平らで密閉された真空チャンバーです。局所的な熱源がチャンバーの一部に接触すると、流体が蒸発し、蒸気が急速に広がり、より涼しい内側の表面に凝縮し、芯を介して毛細血管作用を介してホットゾーンに戻ります。この連続サイクルは、固体銅よりも大幅に優れている非常に高い効果的な熱伝導率をもたらします。
蒸気チャンバーは、非常に効率的なヒートスプレッダーとして機能することにより、ヒートシンクの性能を向上させ、濃縮熱源をヒートシンクのフィンのより大きく、より等温（均一な温度）ベースに変換します。 これにより、ヒートシンクのフィン配列全体を熱散逸のためにより効果的に利用することができます。
この強化がどのように発生するかの内訳は次のとおりです。
広がり抵抗のアドレス指定： 最新の高出力成分には、熱が生成される非常に小さな「ホットスポット」がしばしばあります。従来の固体金属ヒートシンクベース（銅やアルミニウムなど）が付着すると、熱は熱源の真上に集中する傾向があり、ベース全体に大きな温度勾配を作成します。この現象は、「抵抗の広がり」と呼ばれます。」ヒートシンクのフィンの外側領域は、比較的涼しく、十分に活用されていない場合があります。
迅速な等温拡張： 蒸気室の主な強度は、平らな表面全体に熱を迅速かつ均一に広げる能力です。ヒートシンクのベースに統合すると、小さなコンポーネントから濃縮熱がかかり、内部液を蒸発させ、この熱を蒸気室の領域全体にほぼ瞬時に広げます。
フィンの使用率の最大化： ヒートシンクのベース全体にほぼ均一な温度を作成することにより、蒸気室は、 元の熱源から遠く離れたものを含むこれは、ヒートシンクアセンブリの全体的な熱抵抗が大幅に低下し、同じ電力入力ではるかに涼しいコンポーネント温度につながることを意味します。それは基本的に、表面積全体を完全に関与させることにより、ヒートシンク 'smarter 'を作ります。 すべてのフィンが熱放散に積極的に関与していることを保証します。
蒸気チャンバーをヒートシンクに統合すると、優れた熱拡散、より高い熱流束の密度を処理する能力、コンパクトデザインの熱性能の向上など、いくつかの重要な利点があります。 これらの利点は、高出力の小型化された電子機器を冷却するために重要です。
優れた熱拡散： 蒸気室は、固体銅の5〜100倍大きい効果的な熱伝導率を提供し、はるかに大きな表面積に小さな濃縮されたホットスポットから熱を急速に広げることができます。これにより、ソースの熱抵抗が劇的に減少します。
高熱フラックス機能： 効率的な位相変化メカニズムにより、蒸気チャンバーは非常に高熱流束の密度（1平方センチメートルあたりワット）のデバイスから熱を吸収して広げるのに非常に優れており、局所的な過熱を防ぎます。これは、最新のCPUとGPUにとって重要です。
全体的なヒートシンクのパフォーマンスの改善： より等温ベースを作成することにより、蒸気チャンバーは、取り付けられたヒートシンクのフィンアレイがより均一で高い温度で動作し、フィン表面全体のより効率的な利用と周囲環境への全体的な熱散逸をもたらすことを保証します。
高性能のコンパクトさ： スペースが制限されているアプリケーション（薄いラップトップ、スマートフォン、1Uサーバーなど）では、蒸気チャンバーにより、非常に低いフォームファクター内で熱性能が高くなり、かさばるヒートシンクを必要とせずに強力なコンポーネントを効果的に冷却できます。
ホットスポットの減少と信頼性の向上： 均一な熱拡散は、コンポーネントのダイ全体の温度勾配を最小限に抑え、早期や故障につながる可能性のある 'ホットスポット'を減らします。これは、デバイスの信頼性の向上と寿命が長くなることに貢献します。
蒸気チャンバーには、それらの大幅な熱の利点にもかかわらず、主にそのコスト、製造の複雑さ、および従来の固体シンクベースと比較して設計の柔軟性に関する特定の制限と欠点があります。 これらの要因はしばしば彼らの採用に影響を与えます。
より高いコスト： 蒸気チャンバーは、一般に、単純な固体銅またはアルミニウムのヒートシンクベースよりも製造するのに費用がかかります。それらの複雑な内部芯構造、真空シーリング、および正確な充填プロセスは、より高い生産コストに貢献します。
製造の複雑さ： スタンピング、形成、焼結、溶接、掃除機、充填などのマルチステップ製造プロセスには、特殊な機器と緊密な品質管理が必要です。これにより、彼らは厳密な品質の順守なしで大量に生産するのがより困難になります。
設計の柔軟性の制限： 蒸気チャンバーはさまざまな平らな形状で作ることができますが、複雑な内部レイアウトをナビゲートするために曲がる可能性のあるヒートパイプと比較して、3次元ルーティングの点で柔軟性が低くなります。蒸気チャンバーは、本質的に平らなプレートです。
体重（アルミニウムと比較）： しばしば固体銅よりも熱効率が高いですが、蒸気チャンバーは通常銅自体で作られており、同等のアルミニウムヒートシンクベースよりも重いことがあります。
低熱負荷の過剰エンジニアリング： 熱散逸要件が低いアプリケーションの場合、蒸気チャンバーの優れた性能とより高いコストは不必要な費用である可能性があります。従来のヒートシンクは十分で、より費用対効果が高いかもしれません。
内部障害の可能性： 適切に製造された場合は非常に信頼性が高くなりますが、真空シールの違反や芯構造の劣化はパフォーマンスの損失につながる可能性があります。
特に、従来の固体ヒートシンクベースが熱を効果的に広めるのに苦労している宇宙制約の用途では、高出力の高温フラックスデバイスを扱う際に、ヒートシンク内の統合コンポーネントとして蒸気チャンバーを使用する必要があります。これは 、ヒートシンク に代わるものではなく、 ヒートシンクのベース のアップグレード です。
蒸気室を考慮してください。
高熱流束密度： 熱源（例：CPU、GPU、高出力LED）は非常に小さいですが、大量の熱（高いw/cm²）を生成します。蒸気室がこの激しい熱を広げるのに優れています。
温度の均一性は重要です。 アプリケーションには、正確な温度制御と、コンポーネントまたはヒートシンクベース全体にわたる最小限の 'ホットスポット'が必要であり、最適なパフォーマンスと寿命が確保されます。
スペースの制約（薄いプロファイル）： 高性能ラップトップ、スマートフォン、コンパクトサーバーブレードなどの非常に薄いデバイスでは、蒸気チャンバーは、限られたZ-Height内の強力な冷却ソリューションを可能にします。
空冷能力の最大化： 空気冷却が唯一の実行可能なオプションである場合（液体冷却のコスト、複雑さ、または信頼性の懸念による）、従来のヒートシンクが不十分である場合、蒸気チャンバーは空冷熱洗面器の性能を高めて、厳しい熱ターゲットを満たすことができます。
広がり抵抗の克服： 熱シミュレーションまたはプロトタイピングが、ベースでの熱濃度のためにヒートシンクのフィンが完全に利用されていないことを示している場合、蒸気室はこの広がり抵抗の問題を解決できます。
熱管理の領域では、 蒸気室 と ヒートシンクの区別は 、効果的な設計のために重要です。 ヒートシンクは、熱を環境に放散するための基本的な装置ですが、蒸気室は、特に濃縮熱源の効率を大幅に向上させるために、ヒートシンクのベースに最も多くの場合組み込まれる高度で高性能熱拡散技術です。 相互に排他的な代替品として他の1つを選択することではなく、蒸気室がヒートシンクの機能をどのように高めるかを理解することです。
蒸気チャンバーのユニークな位相変化メカニズムにより、強烈な局所的な熱を広げる際の固体金属の限界を克服し、ヒートシンクのフィンアレイ全体が冷却プロセスに積極的に関与していることを保証することができます。彼らはより高いコストと製造の複雑さを備えていますが、それらの比類のない熱拡散能力により、高性能、コンパクト、および熱的に要求の厳しい電子デバイスに不可欠になります。チップパワー密度が増加し続けるにつれて、ヒートシンクの設計への蒸気チャンバーの戦略的統合は、最先端の熱ソリューションの基礎となります。
