水冷プレートの原理

水冷ラジエーターの原理は非常に単純で、通常は水で構成されています。 寒い プレート、水ポンプ、冷却列、水パイプ、水冷液体、およびファン。水の物理的特性により、水は金属よりも熱を伝えません。しかし、流水は熱伝導率に優れています。換言すれば、水冷ラジエータの放熱性能は、その内部の冷媒液の流量に正比例する。水冷液の流量は、水冷システムのウォーターポンプの動力に関係します。

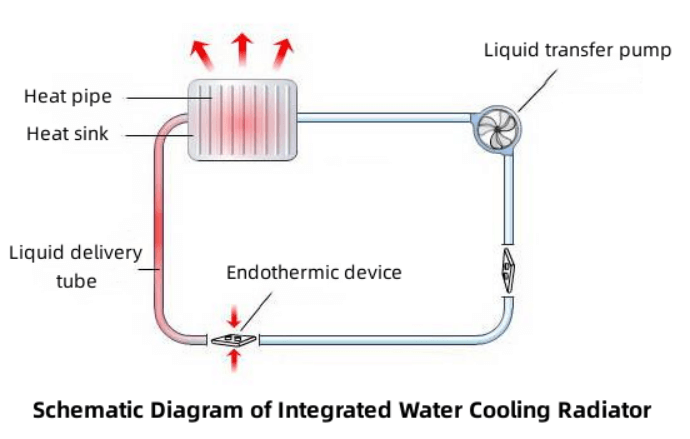

水 冷却 ラジエーターは熱源から水を通して水冷液に熱を伝導します。 寒い 皿。水冷液はウォーターポンプを介して水冷列に循環されます。冷却して再び循環させるためのファンがあります。さらに、水の熱容量は大きいため、水冷冷凍システムは優れた熱負荷容量を備えています。これの直接的な利点は、熱源の動作温度曲線が非常に緩やかであることです。

水冷システムは一般に、熱交換器、循環システム、水タンク、水ポンプ、水などのいくつかの部分で構成されています。必要に応じて放熱構造を追加することもできます。水の熱伝導率は金属ほどではありませんが、流れる水は非常によく熱を伝導します。水冷ラジエーターの放熱性能は、水冷液（水またはその他の液体）の流量に正比例します。水冷液の流量は、冷凍システムのウォーターポンプの動力に関係します。また、水の熱容量は大きいため、水冷冷凍システムは優れた熱負荷容量を備えています。これは空冷システムの 5 倍に相当し、直接的な利点は熱源の動作温度曲線が非常に平坦であることです。たとえば、空冷ラジエーターを使用するシステムで負荷の高いプログラムを実行すると、短時間で温度が急上昇したり、警告温度を超えたりすることがあります。ただし、水冷放熱システムの熱容量が大きいため、熱変動は比較的小さくなります。

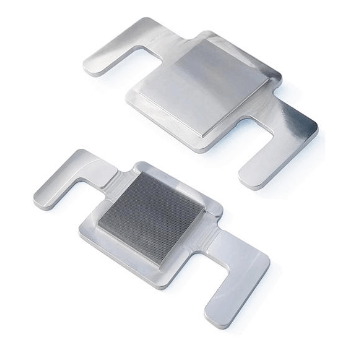

水冷ラジエーターの放熱効率を決める要因は主に3つあります。1つ目は水冷プレートの設計です。水冷プレートは熱源と直接接触するため、迅速な熱伝導が非常に重要です。一般的に水冷プレートは熱源に接する部分がアルミ製で、水冷ナイトに接する面にはマイクロチャンネルが設計されています。接触面積が増えるだけでなく、流量も増えるので、水冷液がより多くの熱を奪うことができます。水路の設計が異なると、放熱効果も異なります。

2つ目はポンプのヘッドです。ポンプの揚程は水の流速を直接決定します。水冷液体の物理的特性は、流速が速いほど熱伝導率が高くなります。したがって、水冷ラジエーターに熱を素早く伝えるためには、ウォーターポンプに十分な揚力が必要です。最後は水冷ラジエーターとファンの設計です。既存の水冷ラジエーターとコールドラジエーターは通常、シャーシの背面に取り付けられ、ファンによって直接冷却され、コールドラジエーター内の水冷流体が冷却されて再循環が行われます。

水冷ラジエーターに関して、Winshare Thermal は専門的なカスタマイズ機能、多様なアプリケーション市場を備え、顧客のさまざまなシステムに合わせた冷却製品を提供します。 コールドプレートについて他にご質問がある場合、またはコールドプレートの冷却ソリューションが必要な場合は、お気軽にコメントを残すか、電子メールを送信してご連絡ください。 ウィンシェア.
