CPU ラジエーターをカスタマイズするにはどうすればよいですか?

CPUラジエーターはその名の通り、CPUの熱を放散する装置です。CPU プロセッサは動作中に大量の熱を発生します。この熱が時間内に放散されないと、CPU の速度が低下したり、ブルー スクリーンが発生したりする可能性があります。気温が あまりにも 高い そしてそれは長く続く,それから CPU の劣化が加速したり、損傷したりする可能性があります。したがって、コンピュータを組み立てる際には、適切なCPUラジエーターを購入する必要があります。

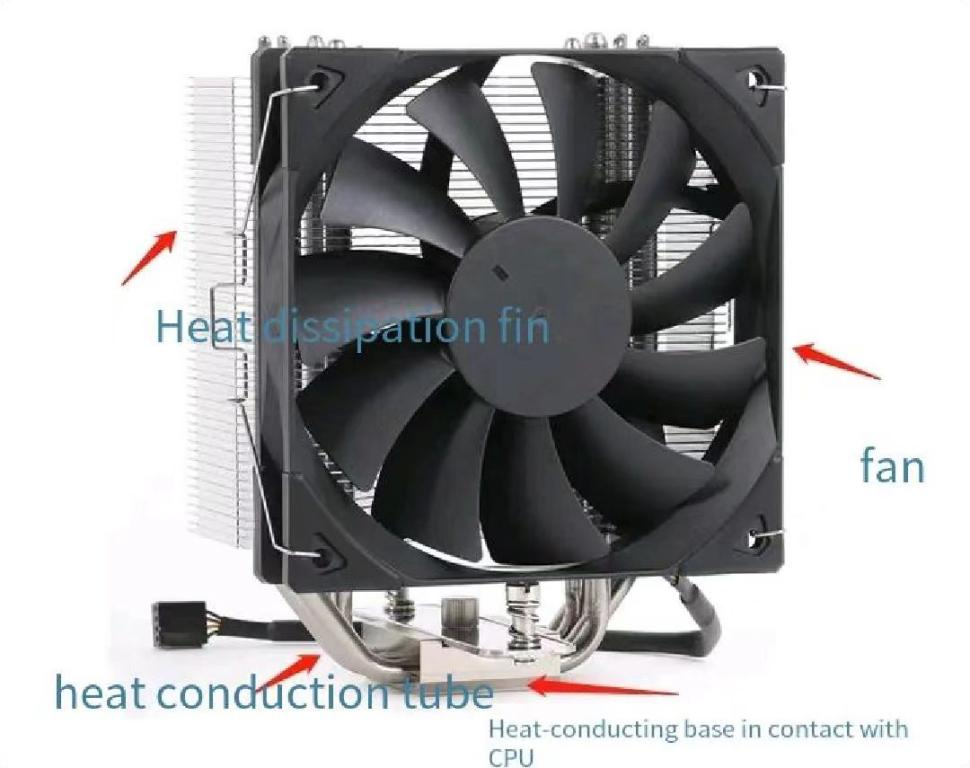

一般的な CPU ラジエーターは、単純に「空冷」と「水冷」の 2 種類に分類できます。それらの熱放散原理は本質的に非常に似ています。ラジエーターと CPU 表面との接触を通じて CPU から発生した熱を吸収し、熱伝導性の金属 (銅管) または水冷液を通じて熱を外に伝達します。最後に、熱はファンを通じてシャーシの外側に放散されます。

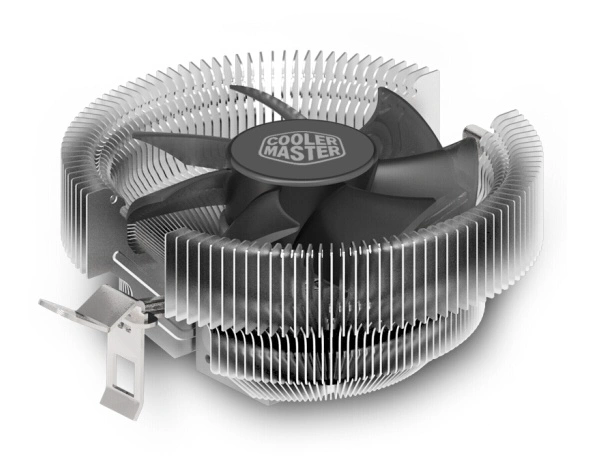

下圧空冷ラジエーターは、ブランド名の完成したマシンやエントリーレベルのホストでよく見られます。サイズが小さく、価格が安く、エントリーレベルまたはミッドレンジのプロセッサとして十分な放熱機能を備えています。ただし、ファンはCPUに向かって押し下げて送風するため、ケース内の空気ダクトを乱し、ケース内の熱気の排出に影響を与えます。したがって、コア ディスプレイを備えたエントリーレベルのプロセッサでない場合は、下向き圧力ラジエーターを選択することはお勧めできません。

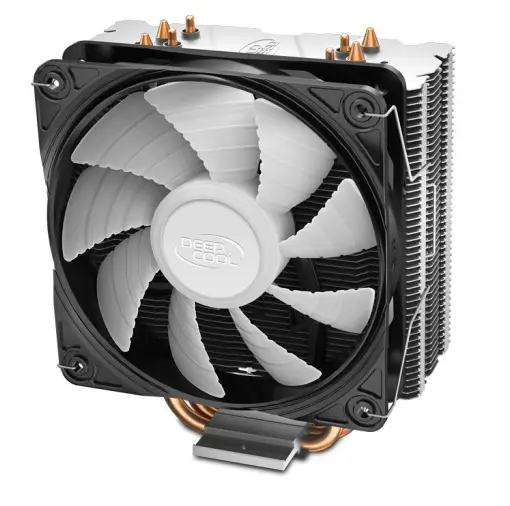

「タワー空冷ラジエーター」は、主に安価で取り付けが簡単で、優れた放熱機能を備えているため、現在国内外のユーザーによって最も一般的に使用されている CPU ラジエーターです。100円程度の空冷ラジエターの放熱能力人民元 市場の CPU (Intel i9 または Ryzen R9 以下) の 90% 以上を抑制できます。

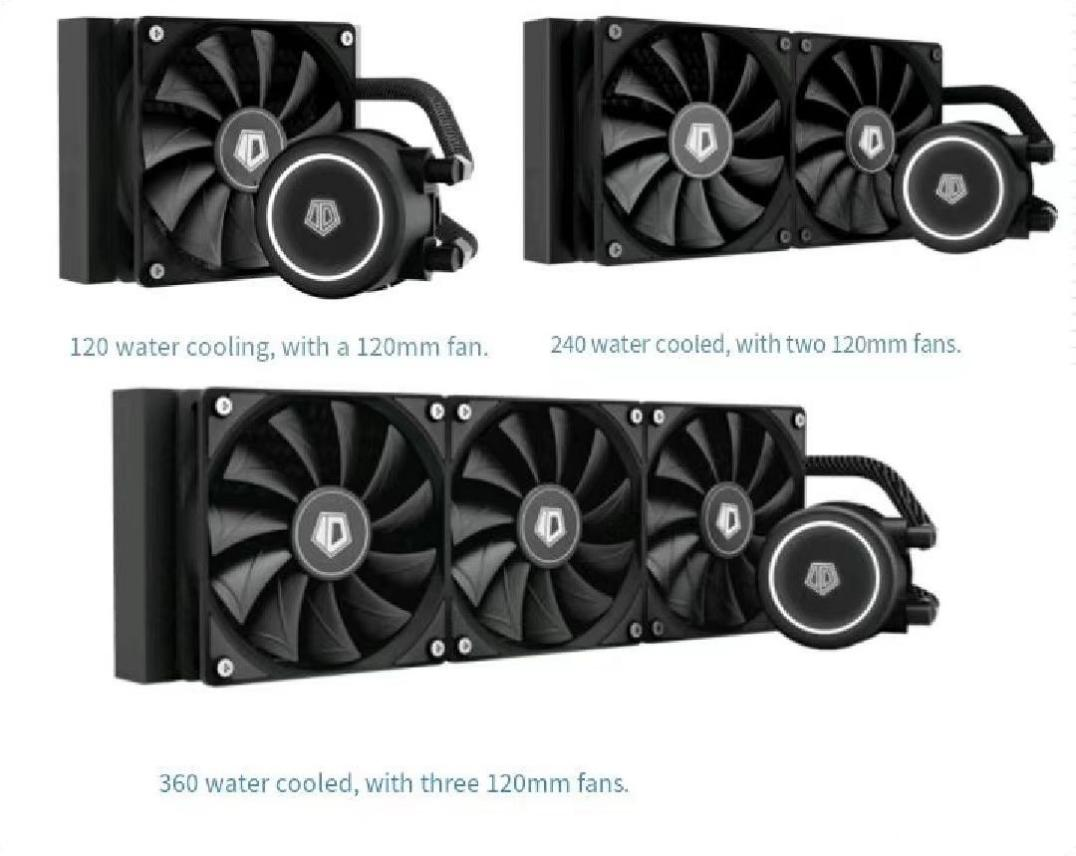

水冷ラジエーター 通常、フラッグシップ CPU または極端なオーバークロック プレーヤーに使用されます。オーバークロックするとCPUの消費電力と発熱が増加するため、温度を下げるために強力な水冷ラジエーターが必要になります。つまり、トップレベルのフラッグシップCPUでない場合や、極端なCPUオーバークロックを行う場合には、水冷ラジエターを搭載する必要はありません。一般的に、水冷ラジエーターは空冷ラジエーターよりも高価です。ただし、それは絶対的なものではありません。空冷ラジエーターもハイエンド、ミディアム、ローエンドに分類されます。多くのハイエンド空冷の価格は、通常の水冷の価格よりも高くなります。同時にラジエーターの性能も通常の水冷と遜色ありません。水冷には 4 つの一般的な仕様があり、「120 水冷」、「240 水冷」、「280 水冷」、「360 水冷」と呼ばれることがよくあります。

1.「120 水冷」とは、冷却ラジエーターの長さが 120mm で、120mm のファンが搭載されていることを意味します。

2.「240 水冷」とは、冷却ラジエーターの長さが 240mm で、120mm ファンが 2 つあることを意味します。

3.「280 水冷」とは、冷却ラジエーターの長さが 280mm で、140mm ファンが 2 つあることを意味します。

4.「360」 水 冷却とは次のことを意味します: の 冷却ラジエーターの長さは 360mm で、120mm ファンが 3 個あります。

一般的に、同じブランド、同じシリーズの水冷ラジエーターの場合、ラジエーターの長さは長くなります。 と ファンの数が多いほど、放熱効果が高くなります。したがって、放熱能力としては「360水冷」＞「280水冷」＞「240水冷」＞「120水冷」となります。 空冷と水冷の放熱効果の比較冷却において、最も弱い水冷「120水冷」の測定された放熱効果は、主流の100程度の空冷ラジエーターほど良くありません人民元一方、上部空冷は「240 水冷」や「280 水冷」をも上回る可能性があります。

今日の電子機器メーカーにとって、適切な熱設計を見つけることがますます必要になっています。これは、既製のヒートシンクを使用するだけでは、現在製造されている多くの製品やシステムの複雑な熱要件を完全に満たすには十分ではない可能性があるためです。幸いなことに、設計前に熱シミュレーションを通じて分析できる熱管理ソリューションが多数あります。 カスタムヒートシンク 最高の熱設計ソリューションとなるために。

メーカーが直面する一般的な問題は、ヒートシンクからまたはヒートシンク内で熱が最適に伝達されるように、適切な熱設計を見つけることです。熱源からヒートシンクへ熱を放散させると、多くの場合、設計者はより厚く、より熱伝導性の高いヒートシンクを使用せざるを得なくなり、表面積などの他の必要な特性が減少します。ヒートシンクを避けて表面積を最大化するために、一部の熱設計者はヒートパイプを使用して熱源からヒートシンクに熱を直接伝達します。ヒートパイプは液体の気化を利用して大量の熱を吸収し、他の場所に熱を伝達します。ラジエーターの外部または内部コンポーネントとして使用できます。これらは、熱源 (ラップトップの CPU など) から別のヒートシンクに熱を伝達することにより、スペースが限られている場合に重要な熱設計ソリューションを提供します。ヒートシンクの内部機能として、ヒートパイプはフィン構造を損傷することなく、最適な表面積で熱を冷却サイドフィンに伝達します。熱効率を考慮した設計のもう 1 つの必要性は、適切な換気システムを見つけることです。ヒートシンクが適切に機能するには、ファンが周囲の領域から熱を放散する必要があります。最適な冷却システムは、冷却効果に比例した排気量を提供し、騒音を低減するため、より大きなファンを使用します。

したがって、メーカーが CPU ヒートシンクをカスタマイズするときは、通常、熱シミュレーション実験と解析を実施して、適切な放熱設計ソリューションを見つけ、設計の実現可能性を検証し、顧客のニーズを満たすようにします。このプロセスは長期間にわたって続くため、計画の実現可能性を証明し、最終的に最適な解決策を見つけるには継続的な実験が必要です。
