3200W 液体コールドプレート熱ソリューション

高出力冷却ソリューションに対する需要の高まりに対応するために、Winshare Thermal は 3200W 液体コールド プレート サーマル ソリューションを開発しました。従来の空冷ヒートシンクでは、お客様の厳しい要件を満たすことができないことが多く、 液体冷却プレート 優れた代替品です。

設計要件

• 総熱出力: 3200W

• 液体流量: 0.3立方メートル/時

• 最大表面温度: 60℃未満

• 入口水温: 25℃

• 周囲温度: 25℃

液体コールドプレートの主な特徴

• 材料： 高品質のアルミニウムで作られており、軽量で効率的な熱伝達を実現します。

• 冷却管: 統合された銅チューブにより熱伝導率が向上します。

• シーリング: 隙間はエポキシで埋められ、耐久性を確保し、漏れを防ぎます。

の 液体コールドプレート この設計は、最適な動作温度を維持しながら高い熱負荷を効果的に管理するため、幅広い用途に適しています。

設計プロセス

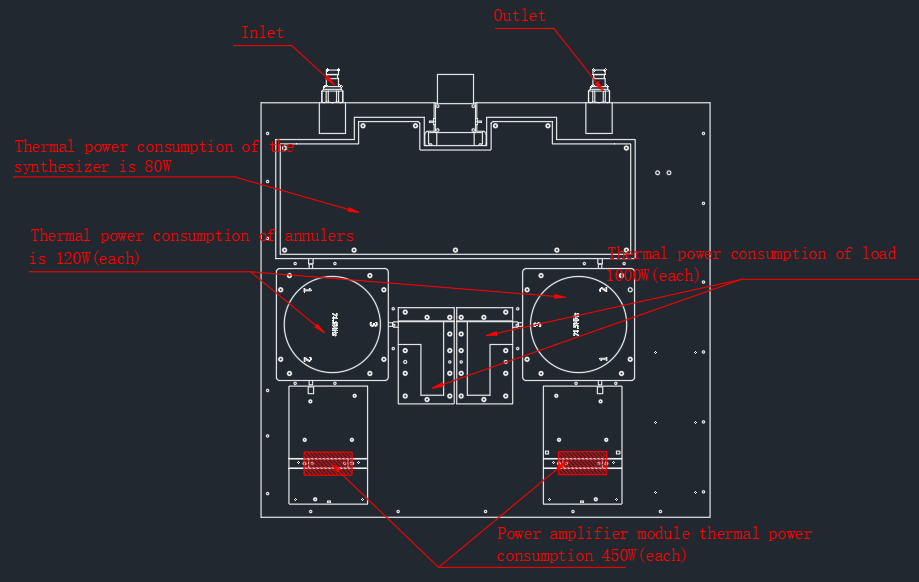

設計図:

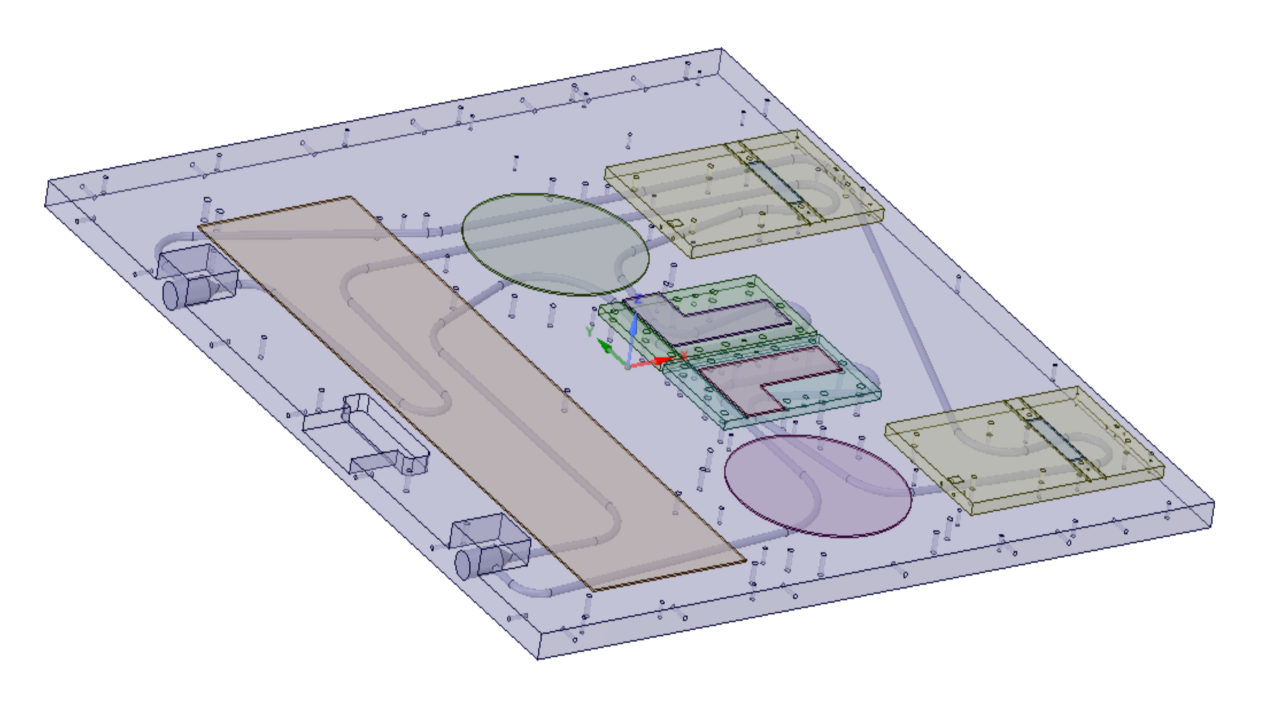

フロー モデルは、Ansys16.0 SCDM ソフトウェアから抽出されます。

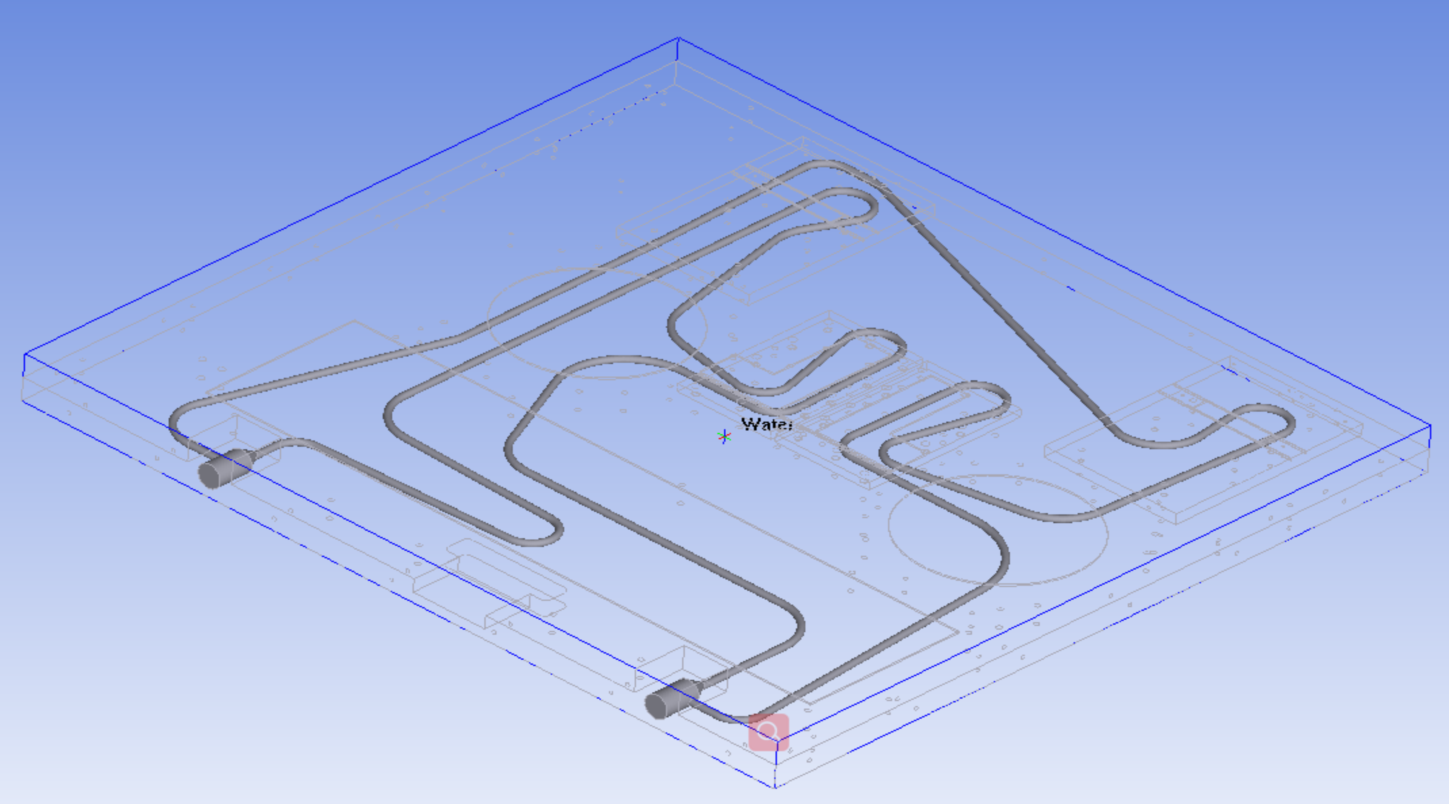

Ansys ソフトウェアの簡略化されたモデルと熱源

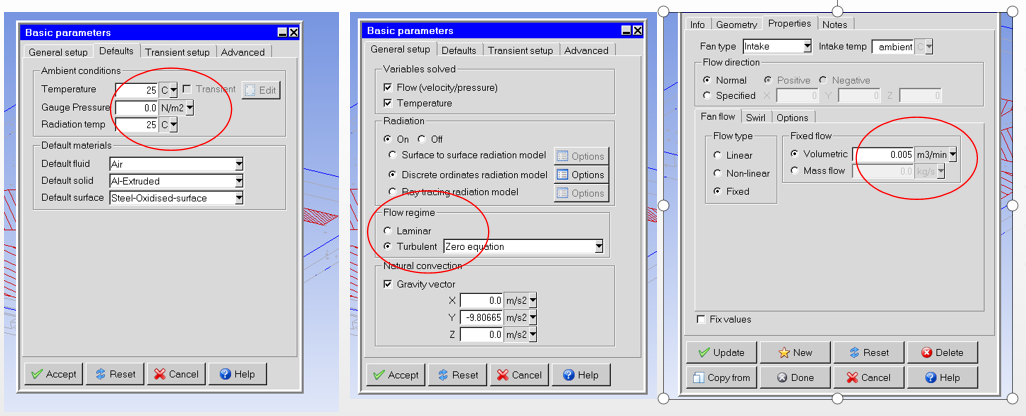

パラメータ設定1

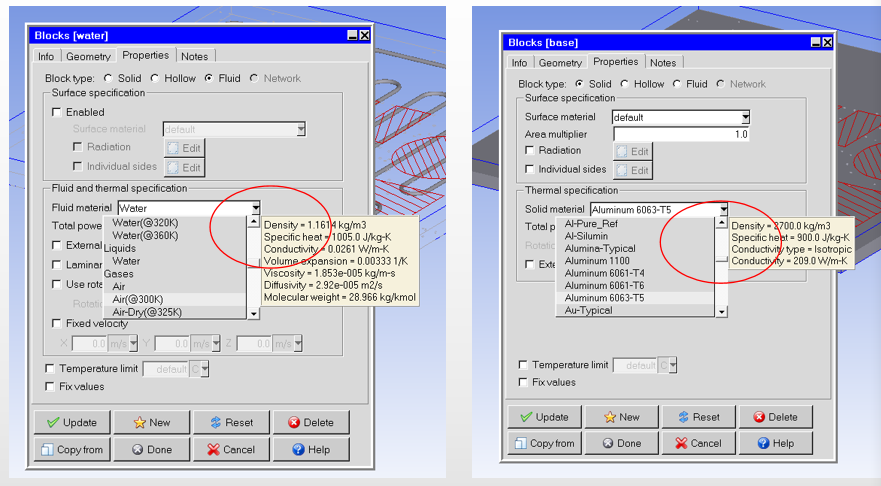

パラメータ設定2

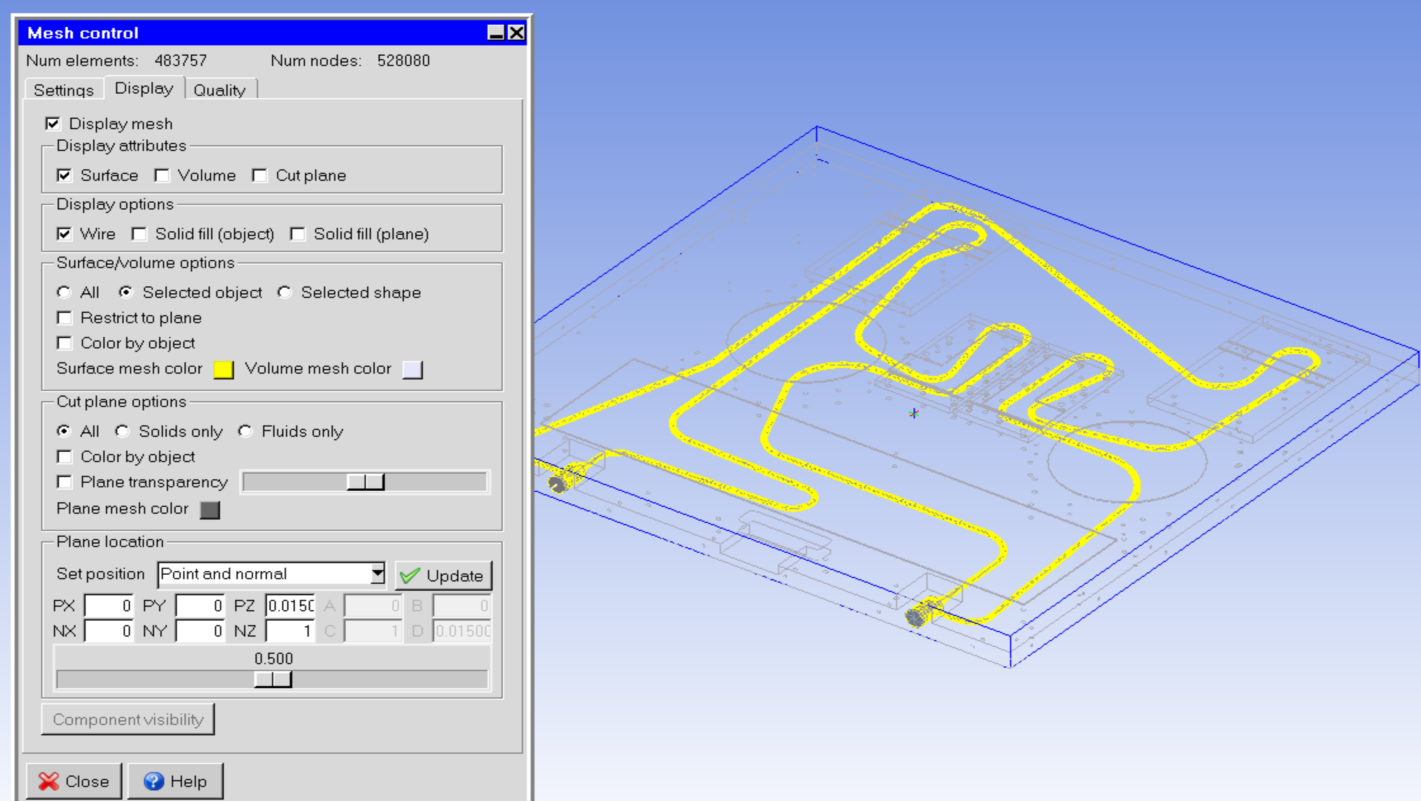

液体モデルのメッシュ作成

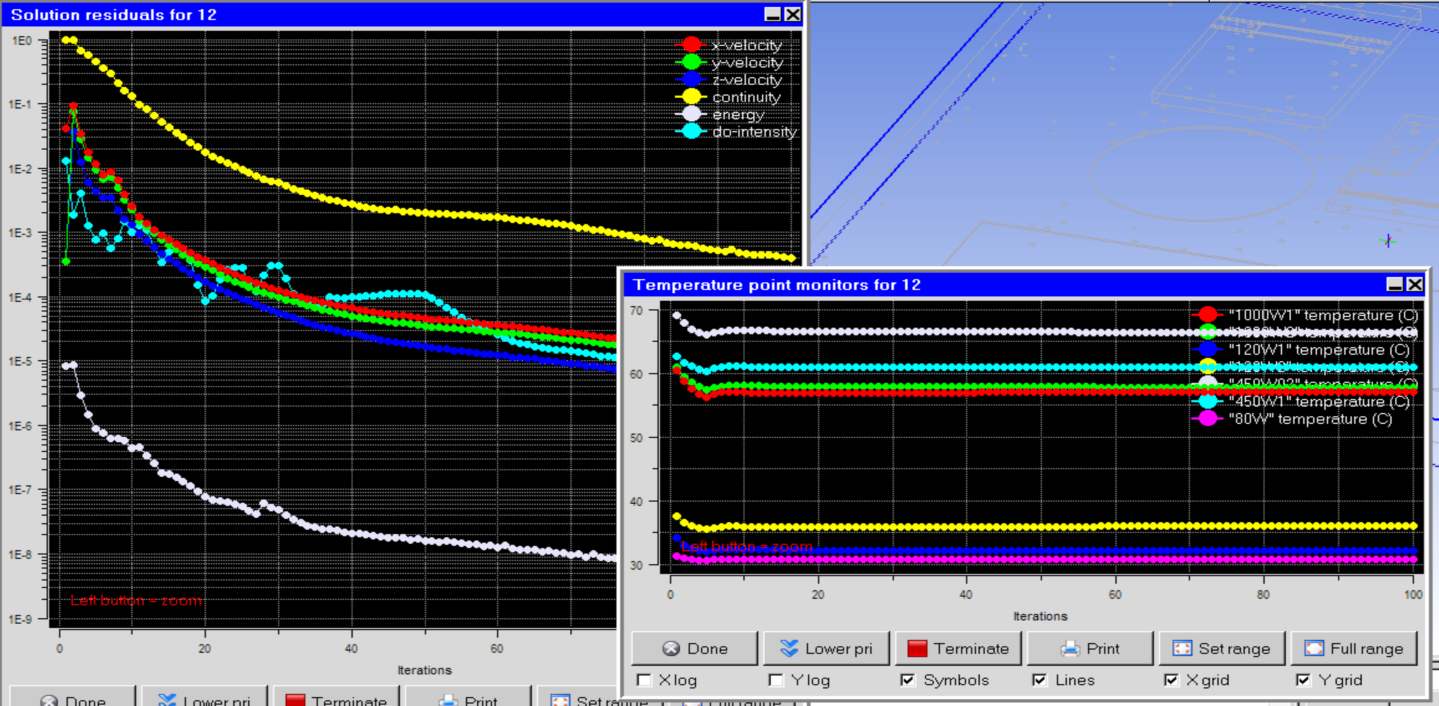

実行機能と収束機能

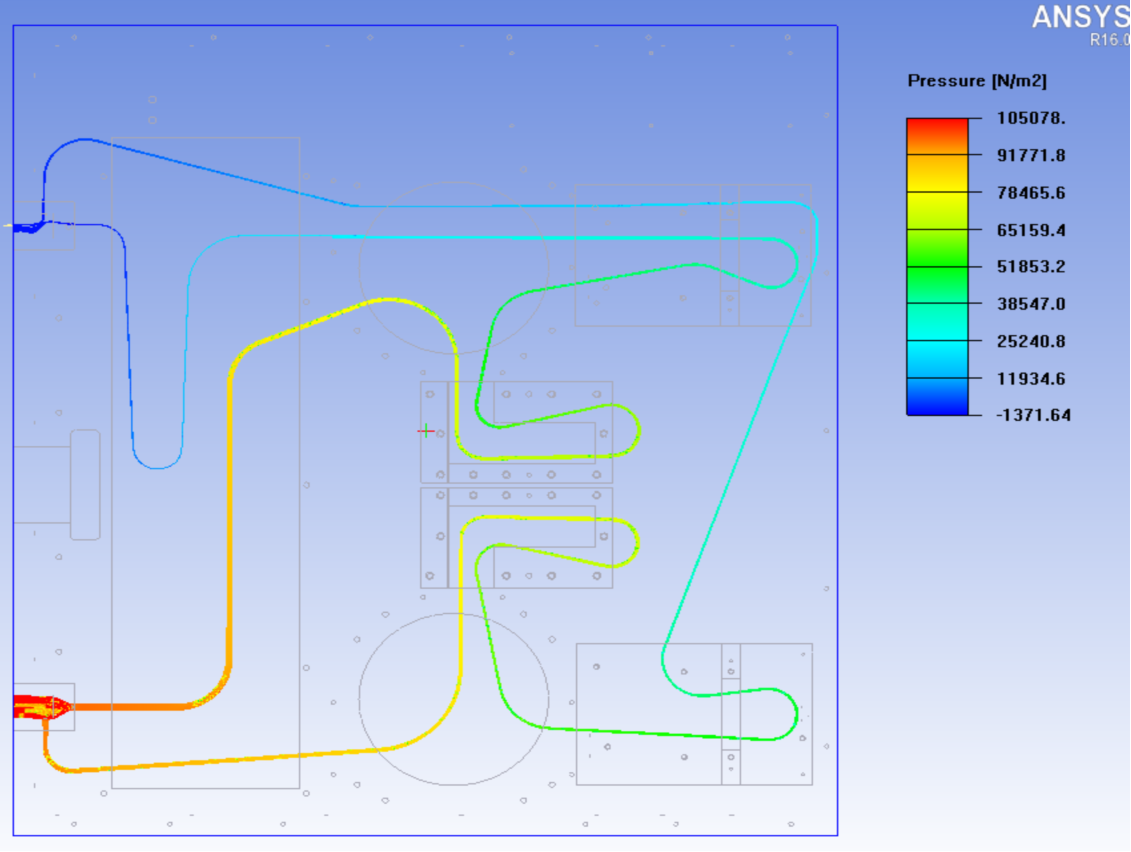

圧力ネフォグラム分布

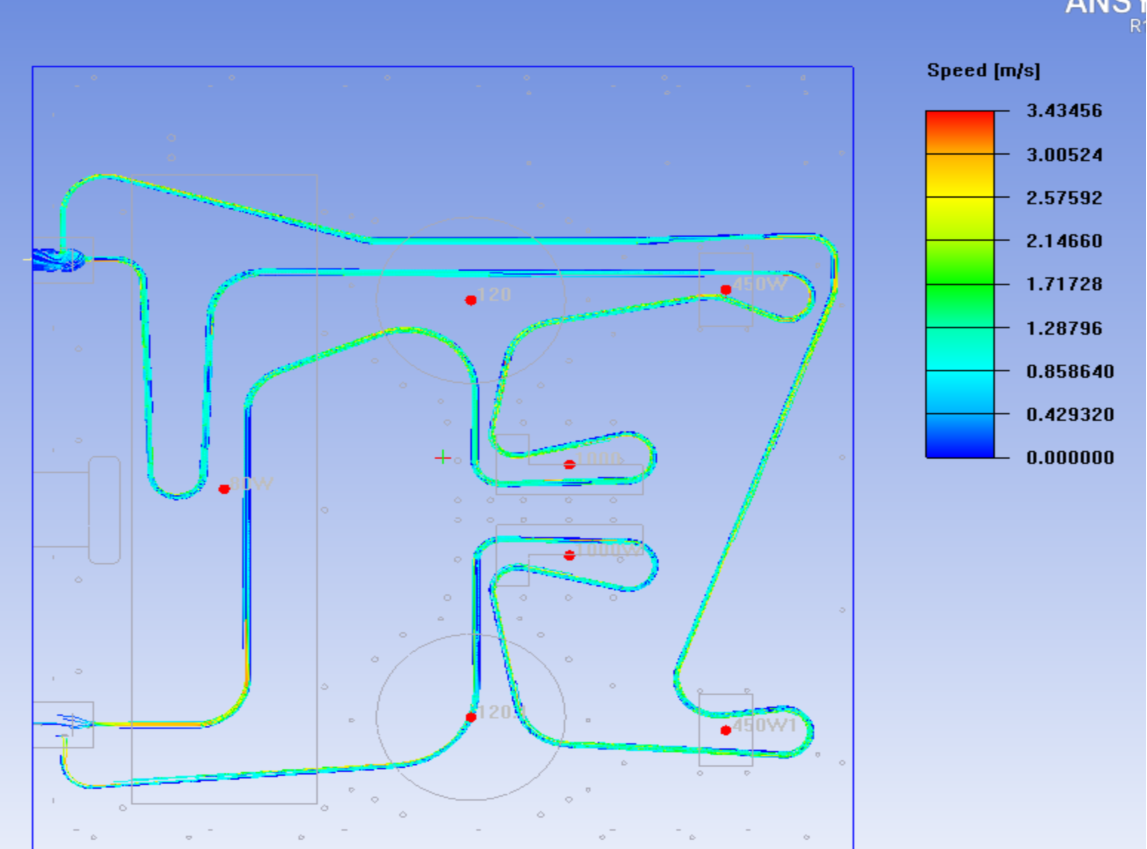

速度ネフォグラム分布

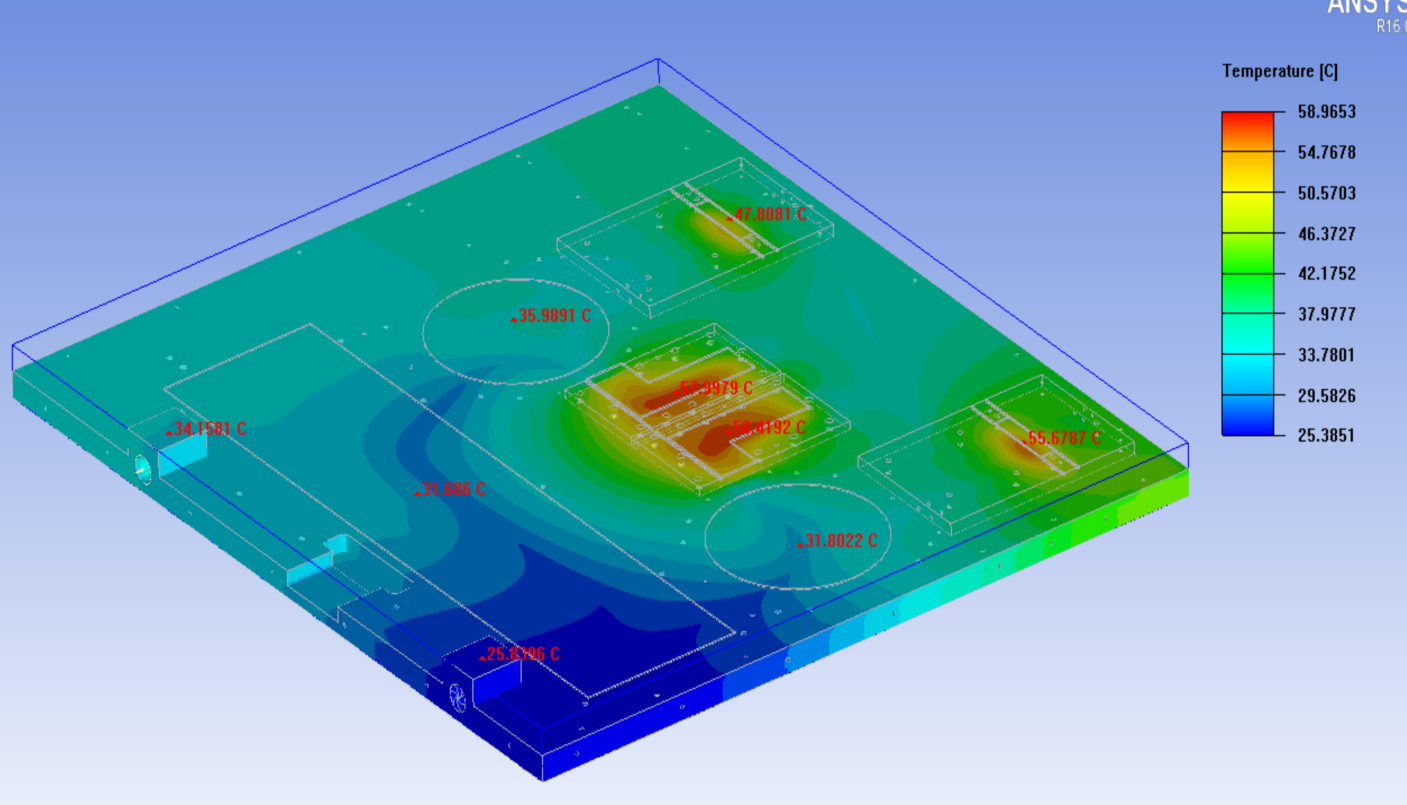

モジュール全体の温度分布図

結果：

簡略化されたモジュールと実際のサンプルの間には若干の違いがあります。

液体タラプレートの最高表面温度は58.96℃であり、顧客の要求60℃を満たすことができます。

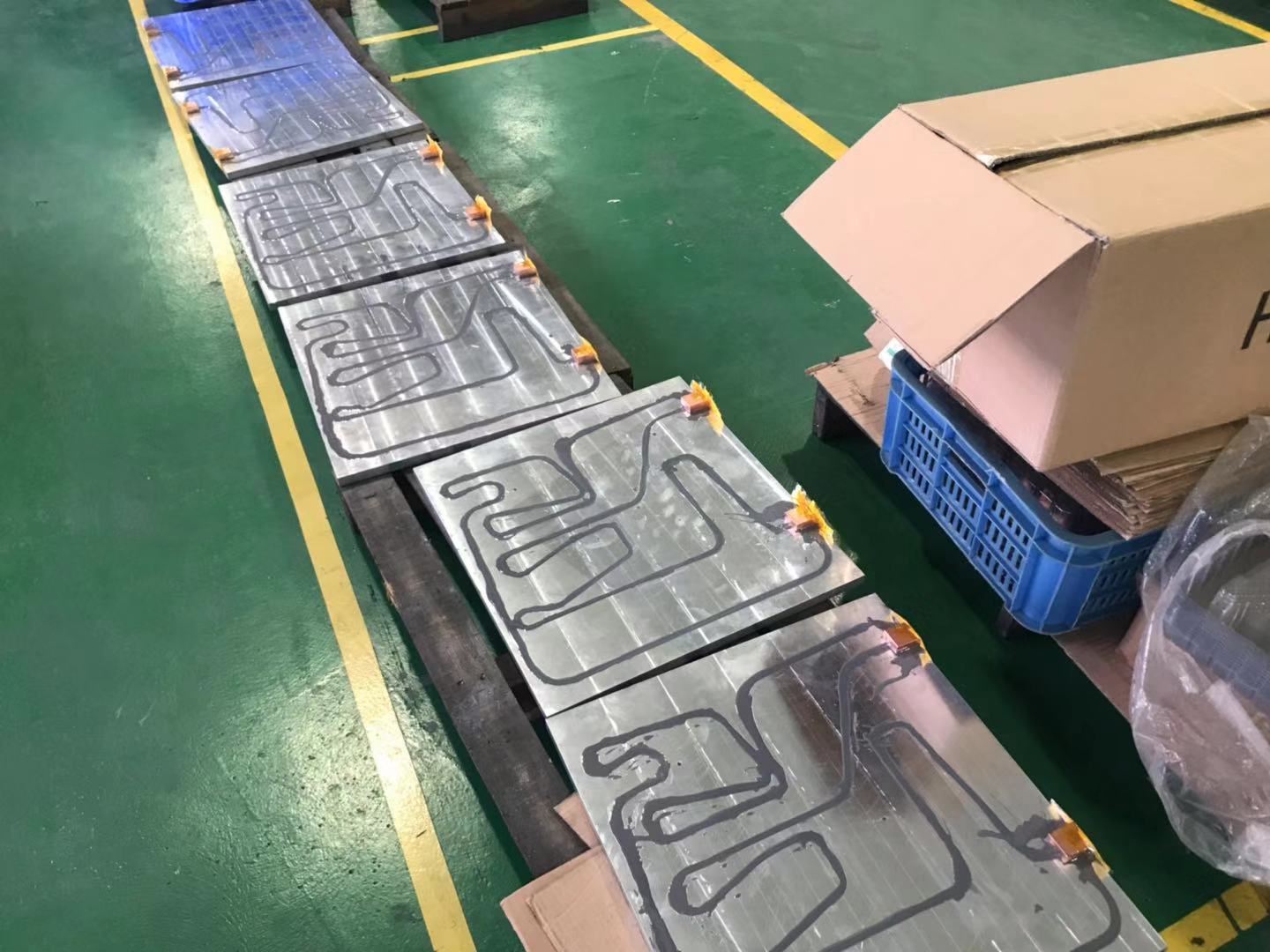

サンプルを作る
