液体コールドプレートは、冷却システムの1560W〜3760Wを担当します

液体コールドプレート冷却プロジェクト1560W

コミュニケーションの分野では、顧客はハイパワーを必要としています液体コールドプレート.

製品全体のプロセスは、エポキシ接着プロセスによって製造された銅管とアルミニウムプレートです。

•ソリューション1：電力：= 250w * 4 + 80w + 30w * 4 + 40w * 4 + 50w * 4 = 1560w;

•Al6061プレート+銅管

•エポキシ接着プロセス

•入力流量0.0034m⊃3;/ min（0.2m⊃3;/ h）

•環境25℃

•液体コールドプレート表面最高温度は45℃未満です

・同種チップの温度差は約3℃です。

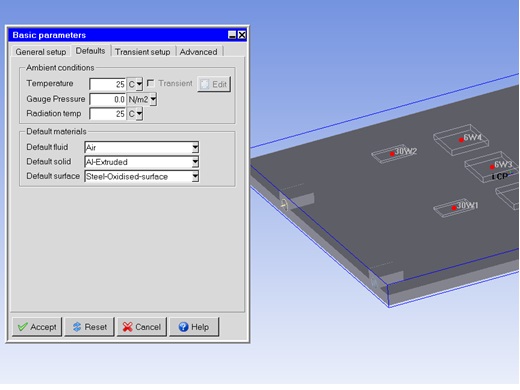

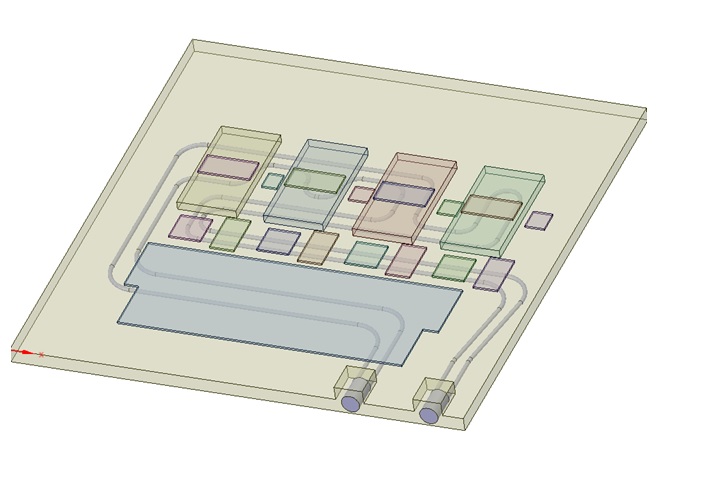

Ansys16.0設計モデル

•周囲温度25℃

•熱放射は考慮されていません

•乱流レジーム

•自然対流での動作圧力101325N / m2

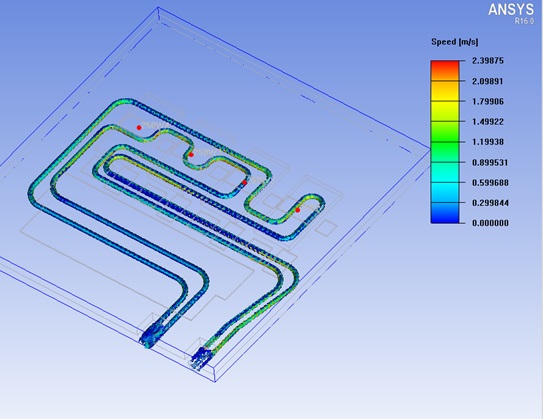

水速分布

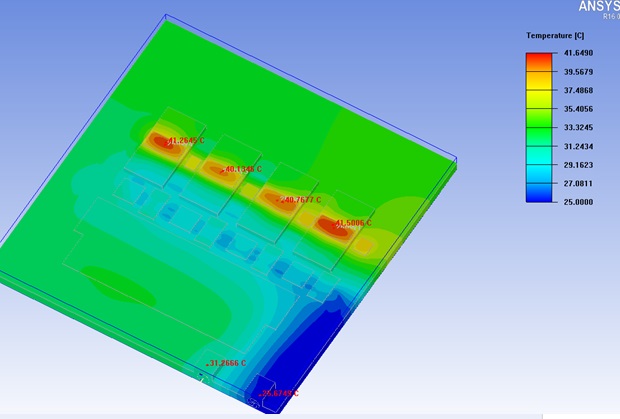

温度分布

結果

このモデルは、実際のLCPとは異なるAnysis16.0に基づいています。

最高温度ヒートシンク表面は41.6℃です。

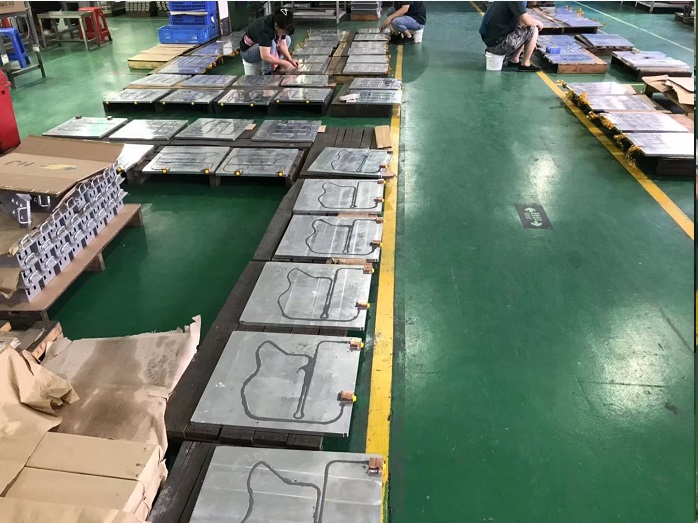

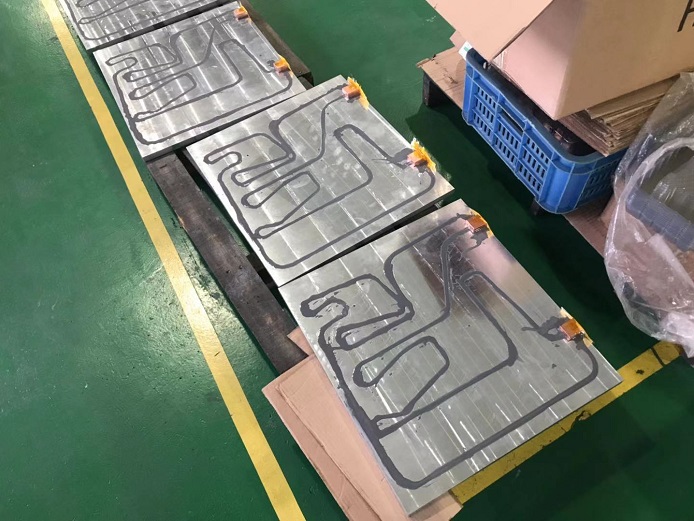

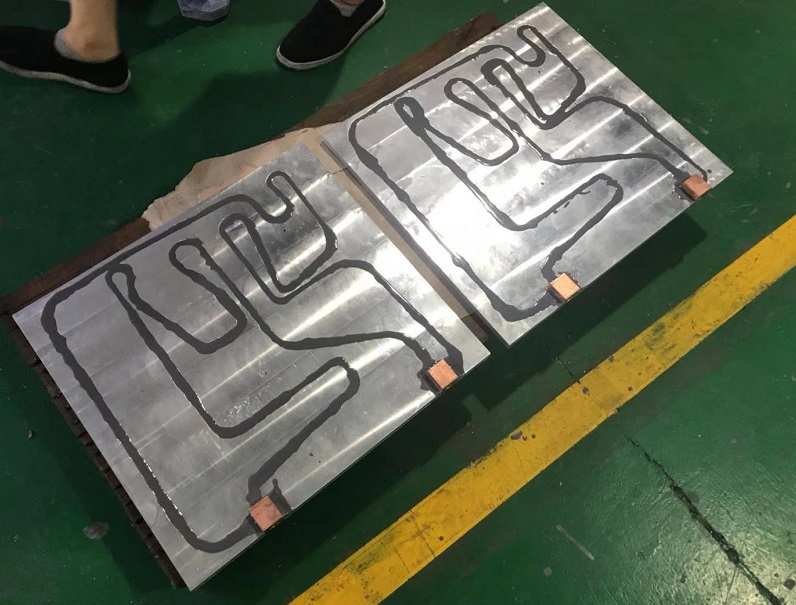

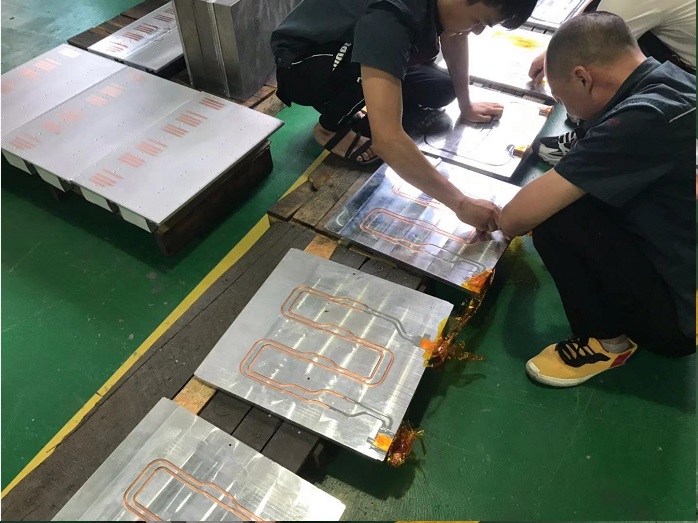

加工製品：
