最適なヒートシンク製造プロセスは何ですか?

導入

今日のペースの速い技術環境では、電子デバイスのパフォーマンスと寿命には効果的な熱管理が不可欠です。 ヒートシンク コンポーネントから発生する熱を放散する上で重要な役割を果たし、最適な動作を保証します。 Guangdong Winshare Thermal Technology Co., Ltd. では、高出力冷却ソリューションを専門とし、2009 年以来革新的な熱管理製品とサービスの提供に注力してきました。この記事では、さまざまなヒートシンクの製造プロセスを調査し、最適なオプションを決定するのに役立ちます。あなたの具体的なニーズ。

ヒートシンクの製造工程の概要

定義と目的

ヒートシンクは、電子デバイスからの熱を吸収および放散するように設計された受動的冷却コンポーネントです。ヒートシンクは、放熱に利用できる表面積を増やすことにより、安全な動作温度を維持し、損傷を防ぎ、信頼性を確保します。

プロセスの選択に影響を与える要因

ヒートシンクの適切な製造プロセスの選択は、次のいくつかの要因によって決まります。

· パフォーマンス要件: アプリケーションに必要な熱性能。

· 複雑: デザインと形状の複雑さ。

· 音量: 必要なユニット数。

· 料金: 材料とプロセスの選択に影響を与える可能性がある予算の制約。

一般的なヒートシンクの製造プロセス

ヒートシンクは熱管理において重要なコンポーネントであり、電子デバイスからの熱を効果的に放散するために使用されます。ヒートシンクの製造にはさまざまな製造プロセスが使用されますが、それぞれに独自の利点と制限があります。これらのプロセスを理解すると、特定のアプリケーションに最適なオプションを選択するのに役立ちます。

1. アルミ押出材

アルミ押出材 通常は約 520 ～ 540 °C の温度で、加熱したアルミニウムを金型に押し込んで特定の形状を作成します。このプロセスは、その効率性と費用対効果の高さから、ヒートシンクの製造に広く使用されています。

利点:

· コスト効率が高い: ユニットあたりのコストを削減し、大量生産に最適です。

· カスタマイズ可能なデザイン: 特定の要件を満たすためにさまざまな形状やサイズが可能です。

· 材料特性: 熱伝導性と加工性に優れたAL6063などのアルミニウム合金がよく使用されます。

制限事項:

· 寸法上の制約: フィンの厚さと長さの比率は 1:18 を超えることはできないため、コンパクトなスペースでの設計の柔軟性が制限されます。

· 複雑さの制限: この方法では、より複雑な形状は実現できない場合があります。

2.冷間鍛造

冷間鍛造 圧縮力を使用して室温で金属を成形し、原材料を金型に押し込むことによってフィンを形成します。

利点:

· 高品質: 加工硬化により、気孔率が低く、優れた機械的特性を備えた部品を製造します。

· 費用対効果の高い工具: 金型の製造コストが削減され、リードタイムが短縮されます (10 ～ 15 日)。

制限事項:

· 形状の制限: すべてのアプリケーションのニーズを満たさない可能性がある、より単純な設計に最適です。

3.スカイビング

スカイビングでは、固体金属ブロックから薄いスライスを切り出してフィンを形成します。この方法は、高密度のフィンアレイを作成する場合に特に効果的です。

利点:

· 高いフィン密度: 表面積が増加し、熱放散が向上します。

· 設計の柔軟性: 熱性能を向上させる複雑な形状を作成できます。

· 統合形成: このプロセスにより、ベースとフィンの間に大きな接続領域が作成され、インターフェースのインピーダンスが最小限に抑えられます。

制限事項:

· 特殊な機械が必要: 特殊な装置が必要なため、初期設定コストが高くなる可能性があります。

· 重量に関する考慮事項: 最終製品は一般に、他の方法と比べて重くなります。

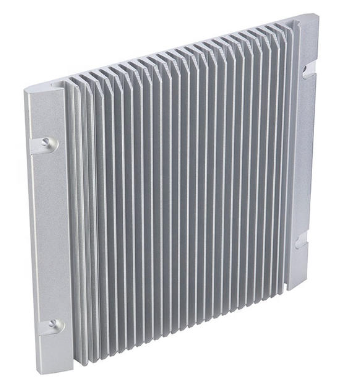

4.CNC加工

CNC 加工では、コンピューター制御の切削工具を使用して、材料の固体ブロックから複雑なデザインを作成します。

利点:

· 精度と柔軟性: 複雑な形状の少量生産に最適です。

· 素早いターンアラウンドタイム: 大規模なツールを必要とする他の方法と比較して、リードタイムを短縮します。

制限事項:

· ユニットあたりのコストが高い: 一般に、特に大量の場合、バルク製造プロセスよりもコストが高くなります。

5. ダイカスト

ダイカストでは、溶かした金属を圧力をかけて型に流し込み、微細な形状を作り出すことができます。

利点:

· 迅速な生産ターンアラウンド: 優れた寸法精度で大規模な製造を効率的に行えます。

· 複雑な形状も可能: 細かいディテールが必要な複雑なデザインに適しています。

制限事項:

· 潜在的な気孔率の問題: 凝固中にガスが発生すると、熱伝導率と全体的な性能に影響を与える可能性があります。

· 工具への初期投資の増加: ダイカスト金型に関連する多額の初期費用。

6. スタンピング

スタンピングでは、パワープレスを利用して板金を目的の形状に変形します。これは、低電力用途でよく使用されます。

利点:

· 大量生産のコスト効率が高い: 処理時間が短いため、ユニットあたりのコストが削減されます。

· 拡張性と自動化の可能性: 簡単に自動化できるため、大量生産に適しています。

制限事項:

· 一般にパフォーマンス レベルが低くなります。放熱要件が最小限のアプリケーションに最適です。

· 表面仕上げの問題: エッジのせん断やダイマークが発生し、美観や機能に影響を与える可能性があります。

7. 結合

ボンディング さまざまな材料を組み合わせて性能特性を向上させる技術で、寸法が他の方法の能力を超える場合によく使用されます。

利点:

· 特大のヒートシンクが可能: 他のプロセスでは実現できない可能性のある、より大きな設計の作成が容易になります。

· 材料の組み合わせの柔軟性: さまざまな材料 (例: 銅ベースとアルミニウムフィン) を使用して熱性能を最適化できます。

制限事項:

· 接着剤に関連するコストの上昇: 接着剤の必要性により、全体の製造コストが増加する可能性があります。

製造工程比較表

プロセス	利点	制限事項
アルミ押出材	コスト効率が高く、カスタマイズ可能	寸法上の制約
冷間鍛造	高品質、低気孔率	限られた形状
スカイビング	フィン密度が高く、パフォーマンスが向上	特殊な機械が必要
CNC加工	複雑なデザイン、少量生産	コストが高い
ダイカスト	迅速な生産、良好な精度	潜在気孔率
スタンピング	費用対効果が高く、拡張性が高い	パフォーマンスの低下
ボンディング	柔軟な素材の組み合わせ	コストが高くなる

結論

右を選択する ヒートシンクの製造 このプロセスは、電子デバイスの最適な熱管理を実現するために不可欠です。各方法には特有の利点と制限があり、特定の要件に基づいて考慮する必要があります。
