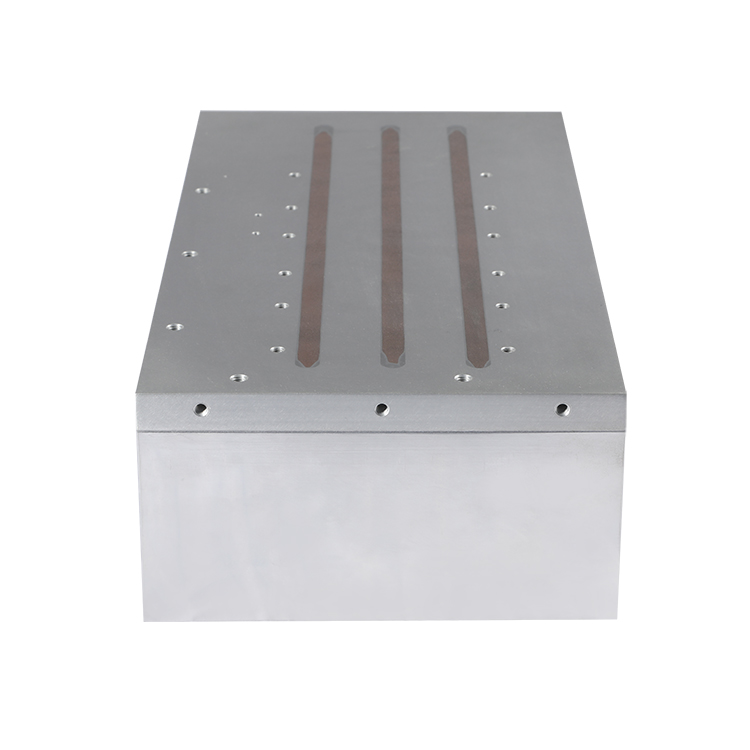

インバーターヒートシンクは、動作中にインバーターによって発生する熱を消散する重要なコンポーネントです。特に太陽系や産業用ドライブなどの高出力アプリケーションで、熱を遠ざけることにより、過熱を防ぎ、効率的で信頼性の高いパフォーマンスを確保します。
あなたの家に太陽光発電システムを設置することを想像してください。インバーターが過熱しているため、頻繁に停止するためだけに停止します。このイライラするシナリオは、費用のかかる修理やダウンタイムにつながる可能性があります。適切に設計されたインバーターヒートシンクは、そのような問題を防ぎ、システムをスムーズかつ効率的に稼働させます。
インバーターはDCをAC電気に変換するために不可欠ですが、パフォーマンスに害を及ぼす可能性のある大幅な熱を生成します。ヒートシンクが重要である理由を理解することは、システムの信頼性と寿命を確保する上での彼らの役割を理解するのに役立ちます。
インバーターのヒートシンクは 、動作中に発生した熱を放散し、インバーターが効率的に機能し、要求の厳しいアプリケーションで寿命を延ばすことで過熱を防ぐため、不可欠です。
過熱はインバーターのパフォーマンスに深刻な影響を与える可能性があり、効率の低下と潜在的なコンポーネントの故障につながります。たとえば、太陽光発電システムでは、過熱インバーターが閉鎖され、家の電源が混乱する可能性があります。産業環境では、過熱が機械のダウンタイムを引き起こす可能性があり、その結果、重大な経済的損失が生じます。ヒートシンクは、最適な動作温度を維持し、IGBT（絶縁ゲート双極トランジスタ）などの敏感な成分を保護することにより、これらのリスクを軽減します。理論的な観点から、過度の熱は電気抵抗を増加させ、効率を低下させます。実際には、これはシステム障害につながり、効果的な熱管理の必要性を強調する可能性があります。
熱は半導体デバイスに影響を及ぼし、抵抗と電力損失を増加させ、インバーターの性能を低下させます。たとえば、電気自動車インバーターでは、過熱することで電力出力を減らし、車両の範囲に影響を与えます。高温への長期的な曝露は、成分の寿命を短くする可能性があり、頻繁な交換が必要になります。ヒートシンクは、温度を安全な制限内に保つことにより、安定した性能を確保します。適切に設計されたヒートシンクは、インバーターの運用寿命を延長し、コストの節約と信頼性を提供します。トレードオフは、ヒートシンクが適切にサイズになり、冷却効率とスペースの制約のバランスをとることができます。
衝撃比較テーブル
ヒートシンクは、インバーターによって生成される熱を管理するように設計されていますが、どのようにこれを達成しますか？それらの有効性を理解するために、操作の背後にあるメカニズムを探りましょう。
インバーターのヒートは、インバーターからヒートシンクに熱を伝導することにより動作します。ヒートシンクでは、対流と放射を通して周囲の空気に消散し、安全な動作温度を維持します。
ヒートシンクは、伝導、対流、および放射の3つの主要なメカニズムを介して動作します。伝導は、インバーターのコンポーネントからヒートシンクのベースに熱を伝達します。その後、対流はこの熱を周囲の空気に分散させ、しばしば表面積を増加させるフィンによって助けられます。放射線は、典型的な環境ではあまり重要ではありませんが、ヒートシンクの表面から熱を放出します。たとえば、ソーラーインバーターでは、IGBTからの熱がアルミニウムヒートシンクに伝導され、エアフローを介して放散されます。避難したチャンバーのように、特殊なケースでは、3相PWMインバーター（Sciencedirect）の研究で見られるように、放射線がより大きな役割を果たします。設計は、これらのメカニズムのバランスをとる必要があります。
効果的なヒートシンク設計には、フィンなどの機能が組み込まれており、表面積を最大化し、アルミニウムや銅などの熱伝導率が高い材料を最大化します。たとえば、ホームインバーターのフィン付きヒートシンクは、空気がフィンを流れるようにすることで効率的な対流を保証します。サーマルペーストのような熱界面材料（TIMS）の選択は、インバーターとヒートシンク間の熱伝達を強化します。実際には、これらの機能は、インバーターの出力と環境に合わせて調整する必要があります。トレードオフは、複雑な設計がコストを増やす可能性があることですが、産業用モータードライブなどの高出力アプリケーションでの信頼性を確保しています。
熱伝達メカニズムテーブル
インバーターのヒートシンク には、それぞれが特定のアプリケーションに適したさまざまなデザインがあります。これらのタイプを知ることで、ニーズに最適なソリューションを選択できます。
インバーターヒートシンクの一般的なタイプには、フィン、押し出し、液体冷却、およびそれぞれ特定の電力レベルとアプリケーション向けに設計された結合フィンヒートシンクが含まれます。

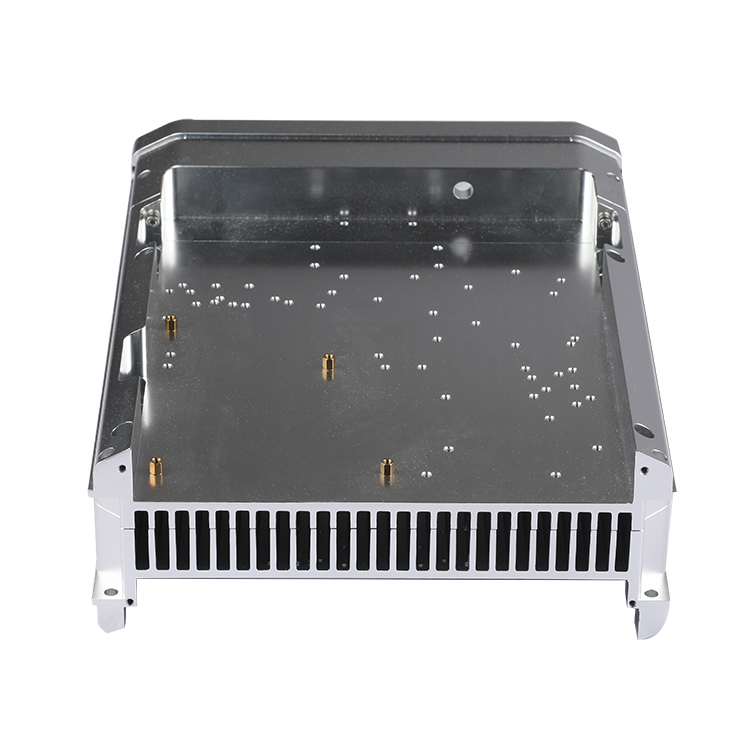

フィンしたヒートシンクは、 表面積を増加させるために突出したフィンを特徴とし、対流による熱放散を強化します。これらは、コンピューターの電源や小型インバーターなど、低電力から中程度の電源アプリケーションに最適です。たとえば、フィン付きのヒートシンクは、ホームソーラーシステムの500Wインバーターを冷却する可能性があります。理論的には、表面積の増加は対流効率を向上させますが、それらのサイズが小さいため、高出力シナリオでの使用が制限されます。実際には、最適に実行するには適切なエアフローが必要ですが、費用対効果が高く、インストールが簡単です。
押し出されたヒートシンクは 、通常はアルミニウムをプッシュしてダイを介して、UやLプロファイルのようなカスタマイズ可能な形状を作成することによって作られます。彼らは、モーター制御システムなどの中程度から高出力アプリケーションに適しています。たとえば、押し出されたヒートシンクは、2kWの工業用インバーターで使用される場合があります。それらの設計により、形状とサイズの柔軟性、コストとパフォーマンスのバランスをとることができます。トレードオフは、複雑な形状が製造コストを増加させる可能性があることですが、多様なアプリケーションに信頼できる冷却を提供します。
液体冷却ヒートシンクは クーラントを使用して熱を吸収および伝達し、電気自動車インバーターなどの高出力用途に最適です。たとえば、コールドプレートは、工業用ドライブで10kWのインバーターを冷却する可能性があります。彼らは優れた熱性能を提供しますが、より複雑でコストがかかります。理論的利点は、高熱負荷を処理する能力ですが、実際には、漏れを防ぐためにメンテナンスが必要です。それらのカスタマイズにより、要求の厳しい環境に適しています。
接着されたフィンヒートシンク には、ベースプレートにフィンが取り付けられており、大型電力インバーターなどの高出力アプリケーションに優れた熱性能を提供します。たとえば、それらは5kWソーラーインバーターで使用される場合があります。カスタマイズ可能なデザインは効率的な熱散逸を保証しますが、それらはより重く、より高価です。トレードオフは優れたパフォーマンスのコストが高いため、信頼性が最も重要な重要なシステムに最適です。
ヒートシンクタイプの比較テーブル
インバーターヒートシンクの性能は、いくつかの要因に依存します。これらを理解することで、効果的な冷却ソリューションを選択または設計します。
インバーターヒートシンクの性能に影響を与える主要な要因には、材料、サイズ、形状、フィンデザイン、エアフロー、および熱界面材料が含まれます。
ヒートシンクの材料は、そのパフォーマンスに大きな影響を与えます。アルミニウムは、優れた熱伝導率（205 W/MK）を備えた軽量であり、ホームソーラーシステムのようなほとんどのインバーターに適しています。より高い導電率（385 W/MK）の銅は、電気自動車インバーターなどの高性能アプリケーションで使用されています。ただし、銅は重く、より高価です。理論的には、導電率が高いほど熱伝達が改善されますが、実際にはコストと体重のバランスをとる必要があります。これらの資料を比較するテーブルは、彼らのトレードオフを強調しています。
材料比較テーブル
より大きなヒートシンクは、より多くの表面積を提供することでより良い冷却を提供しますが、それらはコンパクトなシステムに収まらない場合があります。たとえば、大きなヒートシンクは3kWのインバーターを効果的に冷却するかもしれませんが、ポータブルデバイスでは実用的ではありません。ストレートフィンやピンフィンなどの形状は、気流と効率に影響します。ピンフィンは、限られたスペースに最適な多方向性気流を可能にしますが、ストレートフィンは開いた環境に合わせています。トレードオフは、冷却能力とスペースの制約のバランスをとることです。
空気の流れは、自然であろうと強制的であろうと（ファンを使用して）、対流に不可欠です。たとえば、工業用インバーターのファン冷却ヒートシンクは、高温環境でのパフォーマンスを向上させます。囲まれたシステムのように、限られた気流には、より効率的な設計が必要です。実際には、適切な換気を確保したり、ファンを追加したりすると、冷却が大幅に向上する可能性がありますが、これにより複雑さと消費電力が増加します。アネモメーターのようなツールを使用して気流をテストすると、パフォーマンスを最適化できます。
右のヒートシンクを選択するには、インバーターの仕様と動作条件を慎重に検討する必要があります。情報に基づいた選択をする方法は次のとおりです。
適切なインバーターヒートシンクを選択するには、インバーターの電力評価、周囲温度、エンクロージャーの種類、スペースの制約、および予算を検討してください。必要な熱抵抗を計算し、それを満たすかそれを超えるヒートシンクを選択します。
インバーターによって生成された熱を計算することから始めます。効率が90％の1000Wインバーターの場合、熱放散は100W（入力電力の10％）です。これにより、ヒートシンクの必要な容量が決まります。たとえば、高出力を備えたソーラーインバーターには、連続動作を処理するための堅牢なヒートシンクが必要です。理論的には、正確な電力散逸の計算では、ヒートシンクが適切にサイズになり、過剰設計または過剰設計が妨げられます。
式r_th =（t_j -t_a） / p_dを使用します。ここで、t_jは最大接合温度（IGBTの場合は125°C）、T_Aは周囲温度（たとえば、40°C）、P_Dは電力散逸（例えば、100W）です。この例では、r_th =（125-40） / 100 = 0.85°C / w。この値以下で熱抵抗を備えたヒートシンクを選択します。これにより、産業用途に見られるように、インバーターが安全な温度制限内にとどまることが保証されます。
材料、サイズ、タイプを考慮して、メーカーの仕様に基づいてヒートシンクを選択します。たとえば、接着されたフィンヒートシンクは高出力インバーターに適している可能性がありますが、フィン付きのヒートシンクはより小さなシステムに機能します。熱抵抗値についてはデータシートを確認し、スペースと予算の制約との互換性を確保します。熱イメージングと同様に、実用的なテストでは、実際の条件でのパフォーマンスを検証できます。
選択基準表
インバーターのヒートシンクは 、過熱を防ぐために重要です。インバーターは、ソーラーシステム、電気自動車、産業用ドライブなどの用途で効率的かつ確実に動作するようにします。彼らは、伝導、対流、および放射を介して熱を伝達することで働き、フィン、押し出し、液体冷却、結合フィンヒートシンクなどのデザインがさまざまなニーズに応えます。材料、サイズ、形状、気流などの要因はパフォーマンスに大きく影響し、適切なヒートシンクを選択するには、実際の制約を考慮しながら、電力散逸と熱抵抗の計算が含まれます。これらの側面を理解することにより、インバーターに最適な熱管理を確保できます。
