ヒートシンクの選び方

数ブラウズ:18     著者:サイトエディタ     公開された: 2024-12-11      起源:パワード

ヒートシンク 電子機器の性能と寿命を確保する上で重要な役割を果たします。適切に選択されたヒートシンクは、コンポーネントによって生成された熱を効果的に放散することで過熱を防ぎ、デバイスの信頼性を維持します。適切なヒートシンクを選択することは、技術的な要件であるだけでなく、効率の最適化とコスト管理の鍵でもあります。この記事では、アプリケーションに最適なヒートシンクを選択するための包括的なガイダンスを提供します。

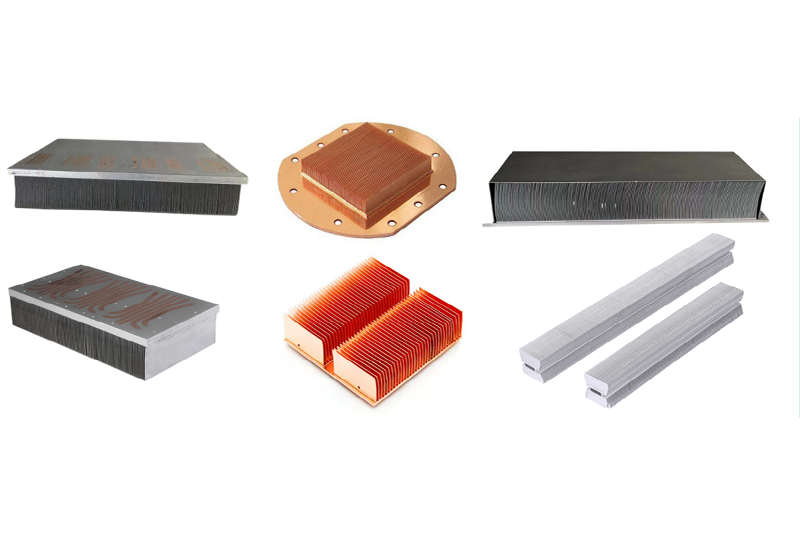

さまざまなヒートシンクからの選び方

ヒートシンク選択の重要な要素

1. 消費電力(Q)

コンポーネントの消費電力を決定することは、ヒートシンクを選択する最初のステップです。ワット (W) で測定されるこの値は、動作条件下で発生する最大熱を表します。この値を知ることは、ヒートシンクに必要な熱性能を見積もるのに役立ちます。

2. 熱抵抗(Rθ)

熱抵抗は、ヒートシンクがコンポーネントから周囲の環境に熱をどの程度効率的に伝達するかを測定します。式は通常、次のように記述されます。

熱抵抗(Rθ)の計算式

どこ:

1. 熱抵抗 (Rθ) - 最大ジャンクション温度の計算式の記号 コンポーネントの最大ジャンクション温度です。

2. 熱抵抗(Rθ)の計算式中の記号 は周囲温度です。

3. Q は電力損失です。

RθR_ hetaRθ が低いほど、熱放散がより効率的であることを示します。熱抵抗の 3 つの主要な要素に注意してください。

1. Rθjc (接合部からケースまで): コンポーネントの接合部とケース間の熱抵抗。

2. Rθcs (ケースからシンクまで): コンポーネントケースとヒートシンク表面間の熱抵抗。

3. Rθsa (シンク・トゥ・エア): ヒートシンクと周囲空気の間の熱抵抗。

3. 材料の選択

適切な材料の選択は、ヒートシンクの性能に大きな影響を与えます。一般的なオプションはアルミニウムと銅の 2 つです。

lアルミニウム

n長所:軽量でコスト効率が高く、熱伝導率が良い。

nアプリケーション: ほとんどの標準的なシナリオ、特に重量と予算を気にするシナリオに適しています。

l

l長所:熱伝導性、放熱性に優れています。

l短所: 重くなり、高価になります。

lアプリケーション: 熱要件が厳しい高出力アプリケーションまたはシステムに最適です。

4. デザインと構造

ヒートシンクの設計は、冷却効率と熱性能に大きく影響します。

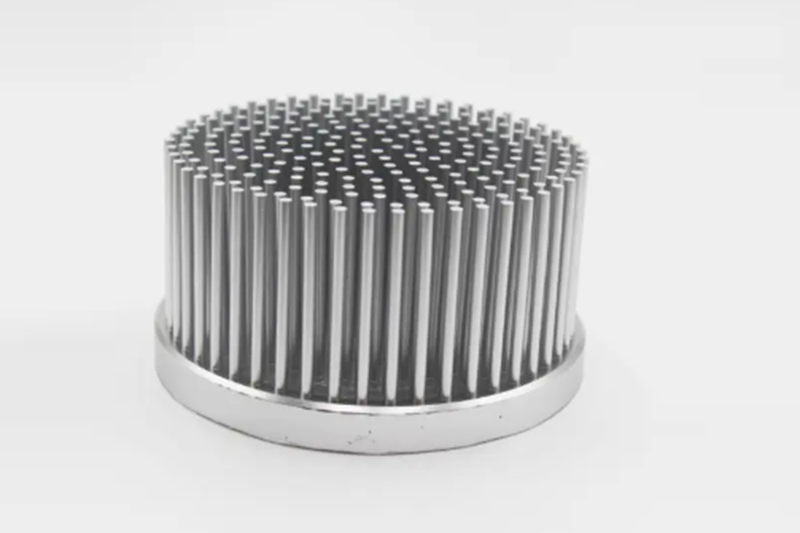

lピンフィンヒートシンク

n多方向の気流に適しています。

nエアフローを厳密に制御できないシステムで一般的です。

ピンフィンヒートシンク

lストレートフィンヒートシンク

n直線的で一方向のエアフロー用に最適化されています。

n空気を単一方向に流す専用ファンを備えたアプリケーションでよく使用されます。

ストレートフィンヒートシンク

lフレアフィンヒートシンク

n通気抵抗を軽減し、限られた空間の冷却を強化します。

n空気流路が限られた小型機器に適しています。

フレアフィンヒートシンク

互換性のあるデザインを選択してください 空気の流れの状態 そしてフォームファクターの要件。

5. サイズとスペースの制約

一般に、ヒートシンクが大きいほど熱性能は向上しますが、利用可能なスペース内に収まる必要があります。考慮する:

1. コンポーネントのレイアウト:他の部品との重なりや干渉を避けてください。

2. システムの美学: 特定のサイズや外観の制約がある家庭用電化製品に特に関連します。

全体的な設計を損なうことなく、パフォーマンスとサイズのバランスをとり、熱のニーズを満たすことができます。

6. 設置およびインターフェースの材料

適切な設置と品質 サーマルインターフェースマテリアル(TIM) 効率的な熱伝達には重要です。

1. TIM (サーマルペースト/パッド): コンポーネントとヒートシンクの間の微細な隙間を埋め、熱伝導率を低減します。 Rθcs (ケースからシンクまで).

2. 取り付け技術: クリップ、ネジ、または接着剤は、最適な接触を実現するために十分な圧力を提供する必要があります。

プロのヒント: TIM の効率は時間の経過とともに低下する可能性があるため、定期的に摩耗や劣化がないか確認してください。

7. 冷却環境

熱管理 ニーズは自然対流と強制対流の間で異なります。

l自然対流

n上昇する熱気とパッシブエアフローに依存します。

n低電力アプリケーションやファンが実用的ではない場所に適しています。

l強制対流

nファンを使用して空気の流れを増やし、熱伝達を改善します。

n高電力システムまたは高密度エレクトロニクスには不可欠です。

デバイスの気流の方向と速度を理解することが、適切なヒートシンク設計を選択する鍵となります。

8. コストに関する考慮事項

予算の制約が影響することがよくあります ヒートシンクの選択:

1. パフォーマンスとコストの最適化:過剰なエンジニアリングはコストがかかる可能性があり、一方、不十分なエンジニアリングは過熱や故障につながる可能性があります。

2. 信頼できる製造パートナー: 優れたサプライヤーは、競争力のある価格、エンジニアリングの専門知識、一貫した品質を提供します。

ヒートシンクの選択を最適化するための高度なヒント

lシミュレーションツール

n数値流体力学 (CFD) または同様のソフトウェアを使用して、気流と温度分布をモデル化し、データ駆動型の設計選択を導きます。

l専門家のコラボレーション

n熱管理を専門とする会社と提携して、特有の課題に対処します。

nカスタマイズ: 材料からフィンの形状に至るまで、カスタム ヒートシンク ソリューションにより熱性能を大幅に向上させることができます。

結論

正しい選択 ヒートシンク 消費電力、熱抵抗、材料の選択、設計、予算など、複数の要素のバランスを取る必要があります。優先順位を付けることで 熱分析 そして ユーザー中心のデザインにより、製品の寿命を延ばし、信頼性を高め、最適なパフォーマンスを実現できます。
