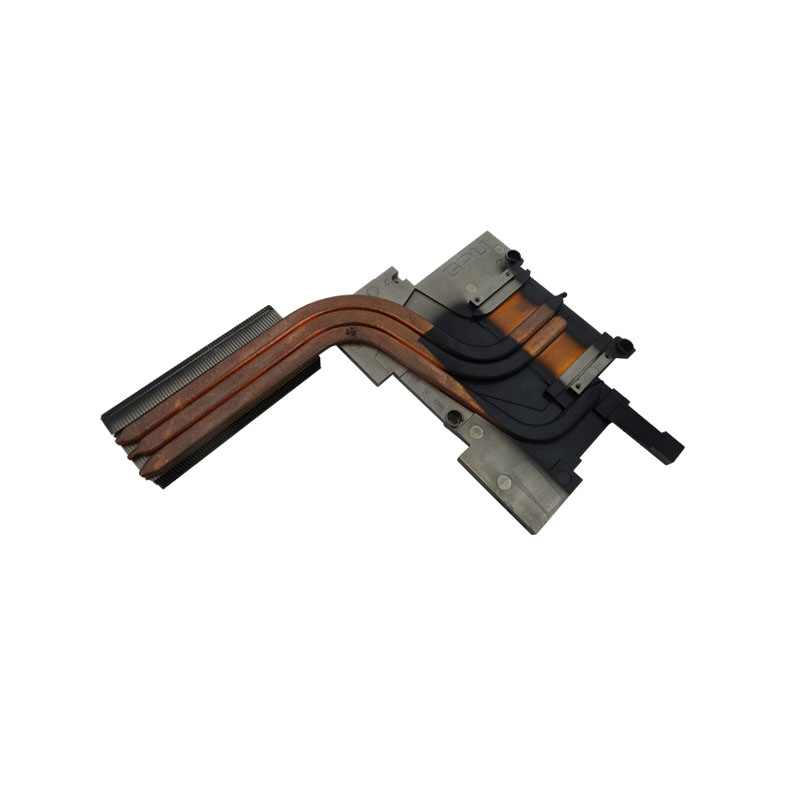

ヒートパイプ熱モジュール - 高効率ヒートシンク ソリューション

主要コンポーネント

• 密閉チューブ: 作動流体を収容し、効率的な熱伝達を促進するために真空を維持します。

• サクションコア: 熱の吸収と伝達プロセスを助ける飽和揮発性液体 (蒸留水、アンモニア、メタノール、アセトンなど) が含浸されています。

• 蒸気チャネル: 気化した液体が蒸発セクションから冷却セクションに移動し、そこで凝縮して液体に戻ります。

仕組み

1. 熱吸収: 蒸発セクションは熱源 (パワー半導体デバイスなど) から熱を吸収し、芯内の液体を沸騰させて蒸気に変えます。

2. 熱伝達: 蒸気はヒート パイプの冷却セクションに移動し、そこで熱を放出し、凝縮して液体に戻ります。

3. サイクル継続: 凝縮した液体はサクションコア内の毛細管現象によって蒸発セクションに戻り、このプロセスを繰り返して継続的に冷却します。

利点

• 迅速な熱応答: 同等のサイズと重量の従来の銅チューブよりも 1,000 倍以上効果的です。

• コンパクトな設計: 小型で軽量な構造なので、スペースに制約のある用途に最適です。

• 高効率: 電子デバイスの熱管理を簡素化し、自己冷却メカニズムを可能にします。

• メンテナンス不要の動作: 外部電源や特別なメンテナンスを必要とせずに機能します。

• 等温性能: 蒸発セクションと冷却セクション間の温度勾配が最小限に抑えられ、均一な熱分布が保証されます。

• 環境に優しい: 有害な排出物のない安全な操作。

アプリケーション

• 電子冷却: CPU、GPU、および効果的な熱管理を必要とするその他の高出力コンポーネントに適しています。

• LED 照明: 高出力 LED アプリケーションの熱放散に最適です。

• 産業機器：サーバーやその他の産業機械の熱管理に効果的です。

カスタマイズオプション

サイズ、形状、材質のバリエーションなど、特定の要件に合わせたカスタム設計を提供します。熱管理のニーズを満たすオーダーメイドのソリューションについては、お問い合わせください。

品質保証

当社のヒートパイプ熱モジュールは、厳格な品質管理基準 (ISO 9001 認定) の下で製造されており、信頼性と性能がテストされています。
