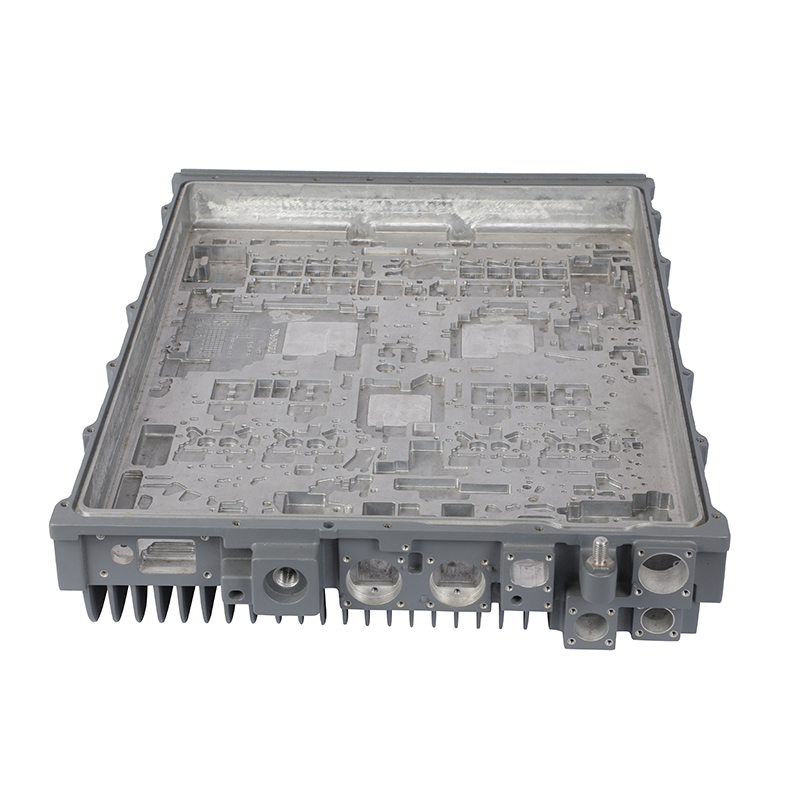

CNC マシンは、正確な部品を作成するためのさまざまな可能性を提供する素晴らしいテクノロジーですが、最終製品の品質は、設定した設計によって決まります。機械加工部品を開発する際には、その完全な形状を考慮して、考慮しなければならない重要な考慮事項がいくつかあります。
現時点では、このようなガイドラインは、実際に定められたプロトコルというよりは経験則にすぎません。業界全体の標準が存在することは稀であり、テクノロジーは常に流動的であり、何が可能で何が不可能かという点で限界を押し上げる新しくエキサイティングなイノベーションが生み出されています。しかし、実際に従うべき実証済みのルールとなっている実践も数多くあります。ここでは、CNC 加工用の部品の設計に伴う制限と考慮事項をいくつか示します。
基本的なルール
一般に、可能な限り大きな直径の工具で部品を加工できるように部品を設計することが最善です。これにより、専門ツールの必要性が回避され、より高速な処理が保証されます。また、幅の 4 倍を超える深さのキャビティを設計しないことも最善です。設計の特徴が、マシンが許可する主な方向と一致していることを確認することが重要です。これには、加工に使用する軸の数を念頭に置くことが含まれます。
テキストや文字を機械加工する場合は、エンボス加工ではなく彫刻されたテキストを使用するのが最善です。エンボス加工されたテキストでは、プロセス全体で除去する必要がある大量の素材が使用される可能性があります。彫刻されたテキスト内の小さくて不要な特徴を避けるために、最小サイズ 20 ポイントのサンセリフ フォントを使用することもお勧めします。
機械工と協力する場合は、技術図面を提出することをお勧めします。これらは非常に特殊な形式である必要がありますが、部品の設計を進めてその最高の品質を引き出すのに非常に役立ちます。
マシンタイプ
部品の詳細を検討する前に、使用している CNC マシンの種類の制限と長所に注意することが重要です。これは基本的なことのように思えるかもしれませんが、さまざまなタイプの CNC マシンにより、特定の形状や形状をより適切に制御できます。
