ヒートシンクとコールドプレート: 熱管理ソリューションの主な違い

数ブラウズ:0     著者:サイトエディタ     公開された: 2024-06-07      起源:パワード

導入

今日のペースの速いエレクトロニクス業界では、 熱管理ent はデバイスの設計と機能にとって不可欠です。電子機器の高出力化と小型化に伴い、性能を維持し寿命を延ばすためには効果的な放熱方法が重要になります。主要な熱管理ソリューションには次のようなものがあります。 ヒートシンク そして コールドプレート. この記事では、これら 2 つのテクノロジーの主な違いを説明し、情報に基づいてアプリケーションを選択できるようにします。

ヒートシンクとは何ですか?

定義と基本構造

A ヒートシンク 電子部品または機械部品から流体媒体 (通常は空気または液体冷却剤) に熱を伝達し、部品の温度を安全な限度内に保つ受動的デバイスです。

ヒートシンクの仕組み (対流原理)

ヒートシンクは次の原理に基づいて動作します。 対流。デバイスから熱を吸収し、周囲の環境に放散します。ヒートシンクのフィンと拡張された表面により、熱放散のための表面積が増加し、冷却プロセスの効率が向上します。

使用される一般的な材料

ヒートシンクは通常、次のものから作られています。 アルミニウム または 優れた熱伝導率によるものです。アルミニウムは軽量でコスト効率が高いため、人気があります。銅は重く高価ですが、優れた熱性能を備えています。

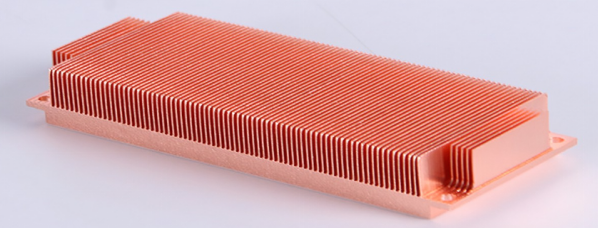

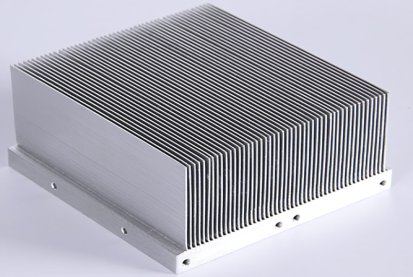

スカイブドフィンカスタムアルミニウムヒートシンク スカイブドフィンカスタム銅製ヒートシンク

代表的なアプリケーション

ヒートシンクは、次のようなさまざまな用途で広く使用されています。 コンピュータ, LED照明, パワーエレクトロニクス、 そして 自動車部品. これらは、空気の流れを管理および制御できる環境で特に効果的です。

コールドプレートとは何ですか?

定義と基本構造

A コールドプレート は、液体冷却を使用して電子コンポーネントから発生する熱を管理するアクティブ冷却デバイスです。これは、冷却剤が流れる内部チャネルを備えたプレートで構成され、デバイスから熱を吸収して伝達します。

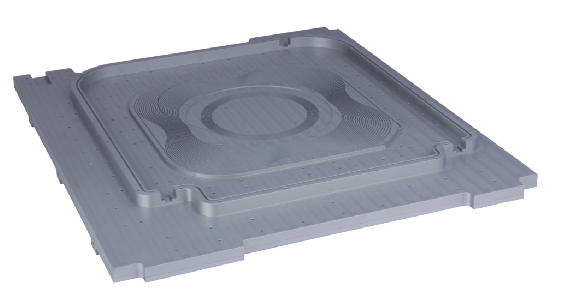

コールドプレート

コールドプレートの仕組み (伝導原理)

コールドプレートは次の原理に基づいて動作します。 伝導。冷却剤はデバイスから熱を直接吸収し、熱交換器またはラジエーターに伝えて環境中に放散します。この方法により、効率的で的を絞った冷却が可能になります。

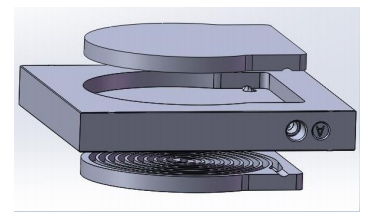

写真4

使用される一般的な材料と冷却剤

コールドプレートは通常、次のものから作られています。 または アルミニウム、ヒートシンクと同様です。冷却剤はさまざまですが、一般的な選択肢は次のとおりです。 , グリコールと水の混合物、専門的な 誘電性流体 機密性の高いアプリケーション向け。

代表的なアプリケーション

コールド プレートは、空冷が不十分な高出力アプリケーションで使用されます。一般的な用途には次のようなものがあります。 データセンター, 医療機器, 軍用電子機器、 そして ハイパフォーマンスコンピューティング システム。

ヒートシンクとコールドプレートの主な違い

熱伝達のメカニズム (対流 vs 伝導)

· ヒートシンク: に頼る 対流 周囲の空気に熱を放散します。

· コールドプレート: 使用 伝導 熱を冷却剤に伝えて運び去ります。

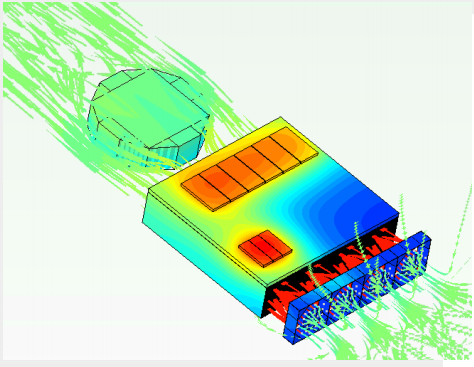

コールド プレートの構造図は、読者がコールド プレートがどのように熱を放散するかをより深く理解するのに役立ちます。 コールド プレートの熱放散図。実行時のコールド プレートの熱放散を示します。

冷却効率と冷却能力

· ヒートシンク: 中程度の熱負荷がかかる用途に適しています。その効率は空気の流れと周囲条件によって異なります。

· コールドプレート: 特に狭い空間において、より高い熱負荷に対応し、より安定した冷却パフォーマンスを提供できます。

サイズと重量の考慮事項

· ヒートシンク: 広い表面積が必要なため、一般に大きくて重くなります。

· コールドプレート: よりコンパクトで軽量なので、スペースに制約のある用途に適しています。

コスト比較

· ヒートシンク: 通常、デザインと材料がシンプルになるため、コスト効率が高くなります。

· コールドプレート: これらは、設計が複雑であり、ポンプや熱交換器などの追加コンポーネントが必要なため、より高価になります。

メンテナンス要件

· ヒートシンク: ほこりの蓄積を防ぐために、主に清掃などの最小限のメンテナンスが必要です。

· コールドプレート: 冷却剤の品質とシステムの完全性を確保するには、定期的なメンテナンスが必要です。

柔軟性と拡張性

· ヒートシンク: 実装後の設計変更の柔軟性が限られている。

· コールドプレート: 柔軟性と拡張性が向上し、カスタムおよび進化するアプリケーションに適しています。

ヒートシンクとコールドプレートの選択

考慮すべき要素

ヒートシンクとコールドプレートのどちらを選択するかを決定するときは、次のような要素を考慮してください。

· 熱負荷: 熱負荷が高くなると、コールド プレートが必要になる場合があります。

· スペースの制約: 限られたスペースではコールド プレートが好まれる場合があります。

· 予算: 一般に、ヒートシンクは予算に優しいものです。

· メンテナンス機能: メンテナンスの要件と利用可能なリソースを考慮してください。

ヒートシンクが望ましいシナリオ

ヒートシンクは、次の用途に最適です。

· 中程度の熱負荷

· 対流のための十分な空気の流れ

· 予算の制約

· 最小限のメンテナンス機能

コールドプレートが有利なシナリオ

コールドプレートは次の用途に適しています。

· 高熱負荷環境

· 限られたスペースでのアプリケーション

· 高性能コンピューティングまたは高感度電子機器

· 正確な温度管理が重要な状況

新しいトレンドとイノベーション

ヒートシンクおよびコールドプレート技術の進歩

熱管理における最近の革新には次のようなものがあります。

· 3D プリントされたヒートシンク: 複雑な形状を提供してパフォーマンスを向上させます。

· 先進的な素材、 グラフェンなどは優れた熱伝導率を提供します。

· ハイブリッド ソリューション: ヒートシンクとコールドプレートを組み合わせてパフォーマンスを最適化します。

ハイブリッド ソリューションにおける両方のテクノロジーの統合

ハイブリッド熱管理ソリューションは、ヒートシンクとコールド プレートの両方の長所を活用し、強化されたパフォーマンスと柔軟性を提供します。これらのシステムは、データセンターや高度なコンピューティング システムなどの需要の高いアプリケーションでますます普及しています。

結論

電子デバイスの最適なパフォーマンスと寿命を延ばすためには、適切な熱管理ソリューションを選択することが重要です。 ヒートシンク そして コールドプレート それぞれに独自の利点があり、選択は熱負荷、スペースの制約、予算、メンテナンス能力などの特定のアプリケーション要件によって異なります。主な違いと新たなトレンドを理解することで、ニーズに最適な情報に基づいた意思決定を行うことができます。

ウィンシェアサーマル、お客様の要件に合わせた専門的な熱管理ソリューションを提供します。プロの熱管理会社として、当社はデバイスが効率的かつ確実に動作することを保証する幅広い製品とサービスを提供しています。

ヒートシンクとコールドプレートのどちらを選択するか迷っている場合は、Winshare Thermal のチームがお手伝いします。 お問い合わせ 専門家のアドバイスや熱管理のニーズに合わせたカスタマイズされたソリューションを提供します。
